Unités intérieures RVD 683-1053 DC IT
1 2 3
4
9
A
8
7
6
5
B
M
M
~
M
~
10

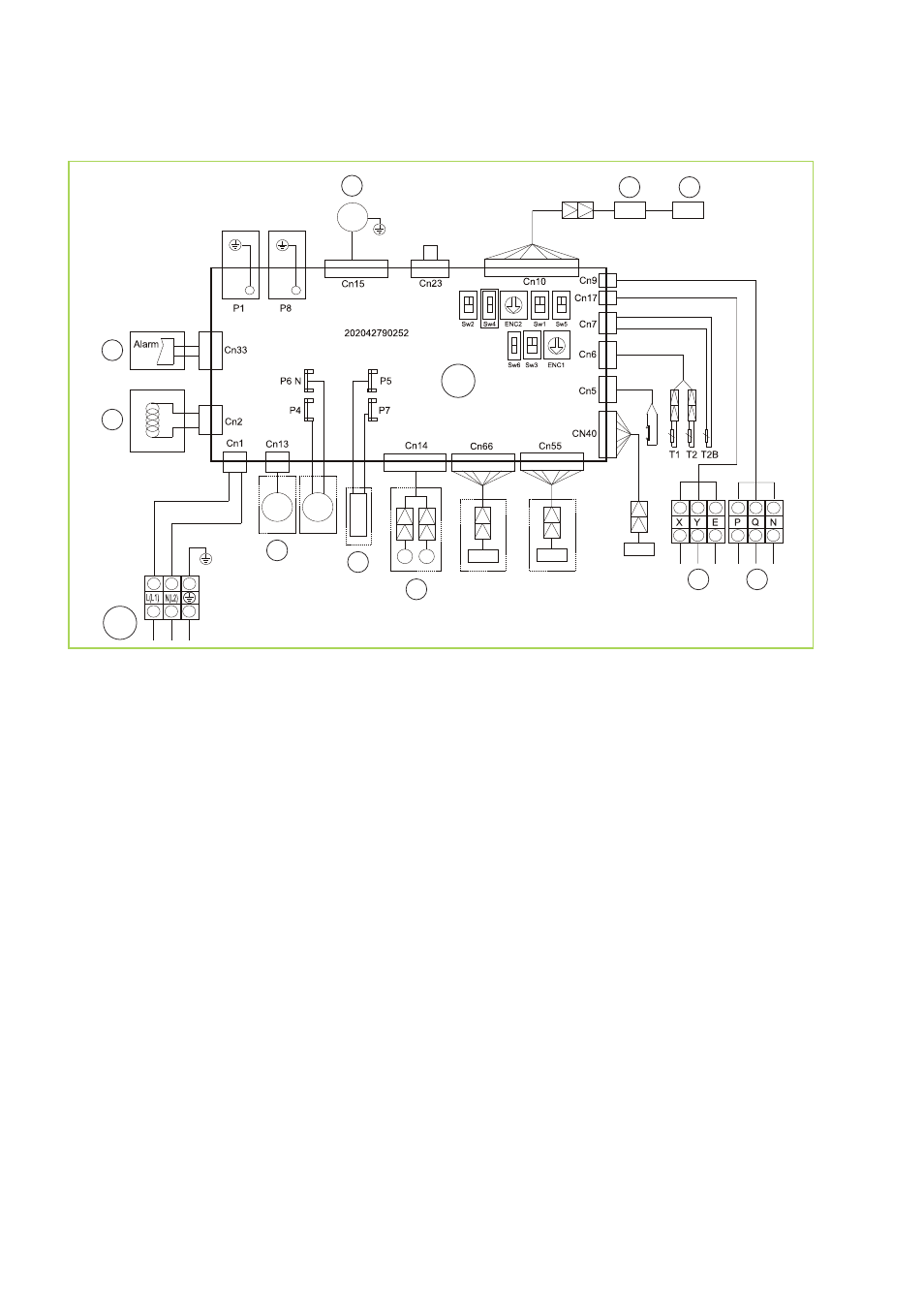

Fig. 66: Schéma des connexions électriques RVD 683-1053 DC IT
A : Câble d'alimentation
B : Platine de commande
1 : Ventilateur d'évaporateur
2 : Écran d'affichage
3 : Raccordement de la télécommande à câble
4 : Sortie d'alarme
5 : Réacteur
6 : Pompe à condensat
7 : Générateur d'ions (non occupé)
8 : Moteurs oscillants
9 : Raccordement du contrôleur multifonction
10 : Câble de communication de l'unité extérieure
