Les instructions suivantes décrivent l'installation du
circuit frigorifique et le montage des unités intér-
ieure et extérieure.
1.
Référez-vous au tableau « Caractéristiques
techniques » pour connaître la section de
tuyau adaptée.
2.
Installez l'unité intérieure et raccordez la con-
duite de frigorigène conformément au mode
d'emploi de l'unité intérieure.
3.
Installez l'unité extérieure sur une partie sta-
tique homologuée du bâtiment à l'aide de la
console murale ou de sol (respectez les con-
signes d'installation des consoles).
4.
Veillez à ce qu'aucun bruit solidien ne soit
transmis sur les parties du bâtiment. Les
amortisseurs de vibrations permettent de
limiter la transmission des bruits solidiens !
5.
Amenez les conduites de frigorigène de
l'unité intérieure à l'unité extérieure. Fixez-les
correctement et prenez les mesures qui s'im-
posent pour garantir un retour de l'huile cor-
rect !
6.
Retirez les capuchons de protection installés
en usine, ainsi que les écrous-raccords des
branchements et utilisez-les pour la suite du
montage.
7.
Avant de sertir les conduites de frigorigène,
vérifiez que l'écrou-raccord se trouve bien
sur le tuyau.
8.
Traitez les conduites de frigorigène posées
comme indiqué sur les illustrations suivantes
(Voir la Fig. 53 et Voir la Fig. 54).
9.
Vérifiez que le bord relevé présente la forme
10.
Tout d'abord, reliez manuellement les con-
duites de frigorigène afin de les positionner
correctement.
11.
Serrez ensuite définitivement les raccords
vissés à l'aide de 2 clés plates de taille
appropriée. Lors du vissage, utilisez toujours
l'une des clés plates pour contre-serrer
12.
Utilisez exclusivement des tuyaux isolants
adaptés à la plage de température en ques-
tion et hermétiques à la diffusion.
13.
Lors du montage, respectez les rayons de
courbure des conduites de frigorigène et
veillez à ne pas cintrer deux fois le même
point du tuyau. Vous risqueriez de le fragi-
liser ou de le fissurer.
14.
Appliquez un isolant thermique sur les con-
duites de frigorigène installées et sur le rac-
cord.
15.
Procédez comme décrit précédemment pour
tous les raccordements suivants de con-
duites de frigorigène aux vannes d'arrêt.
Marquez les conduites de frigorigène (con-
duites d'injection et d'aspiration), ainsi que le
câble de commande électrique de chaque
unité intérieure par une lettre de l'alphabet.
Raccordez uniquement les conduites aux rac-
cords correspondants.
REMARQUE !
Veillez à ne pas avoir inversé les conduites
électriques et de frigorigène ! N'intervertissez
jamais les raccordements de chaque circuit. Si
vous intervertissez les câbles de commande et
les conduites de frigorigène, des consé-
quences irréversibles peuvent se produire,
comme l'endommagement du compresseur !
Procédez consécutivement à la mise en ser-
vice des différents circuits.
2
1

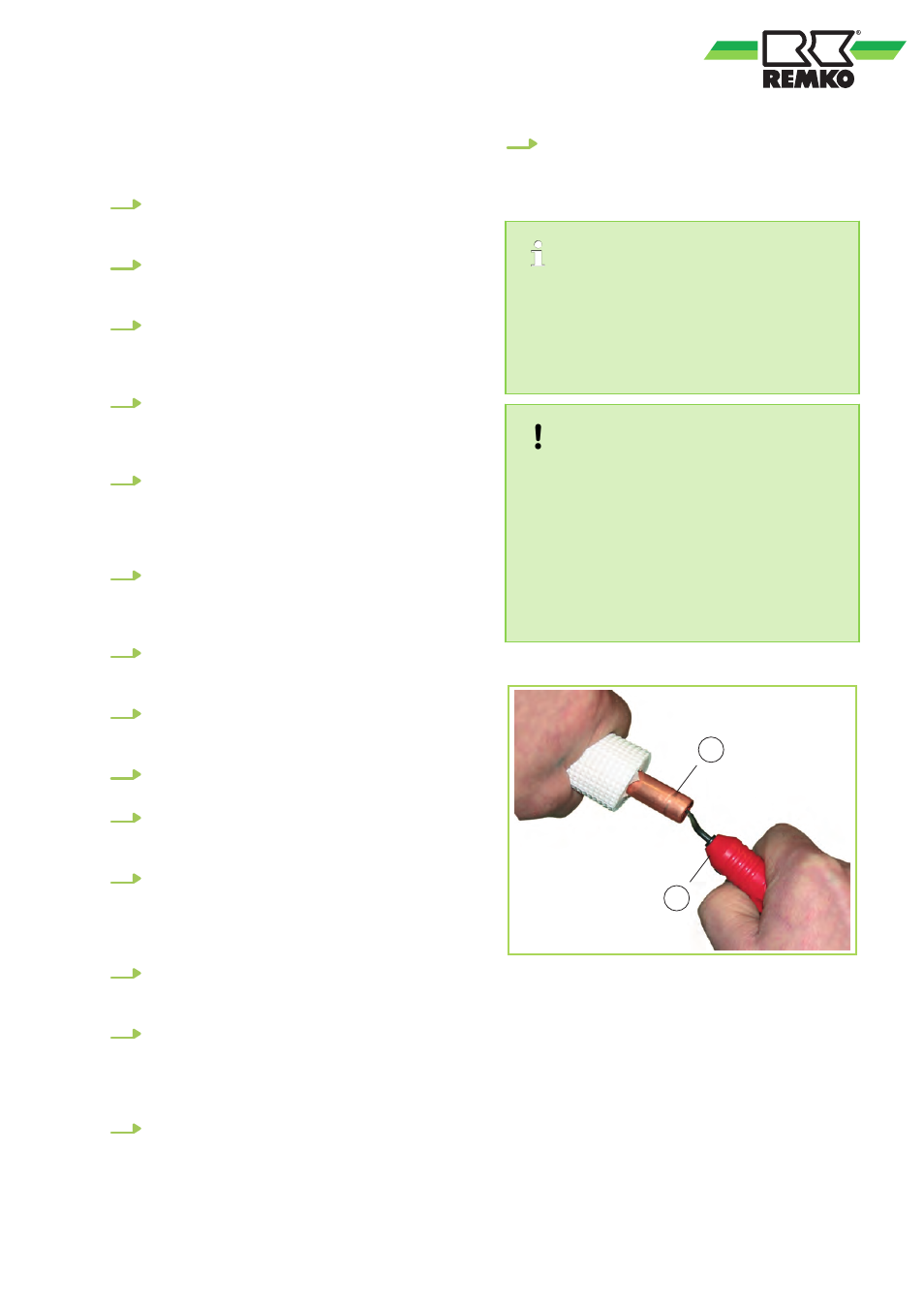

Fig. 53: Ébavurage de la conduite de frigorigène
1 : Conduite de frigorigène
2 : Outil à ébavurer
