Instructions de montage

Pour procéder au montage du raccord pour l'air

frais ou pour une pièce annexe, procédez comme

suit :

1.

Veillez à ce que les lamelles de l'échangeur

se trouvent directement derrière l'ouverture à

retirer et évitez à tout prix leur endommage-

ment (Voir la Fig. 46).

2.

Retirez avec soin l'isolant situé derrière l'ou-

verture (Voir la Fig. 47).

3.

Perforez à présent l'ouverture correspon-

dante (Voir la Fig. 48).

4.

Veillez à ce que les tuyaux d'aération soient

aussi courts que possible et évitez autant

que possible les courbures.

5.

Remarque : les cols de fixation, les vis, les

tuyaux métalliques agrafés en spirale/flexi-

bles et les isolants doivent être fournis par le

client. Les pièces en question sont disponi-

bles auprès des revendeurs spécialisés

(Voir la Fig. 49).

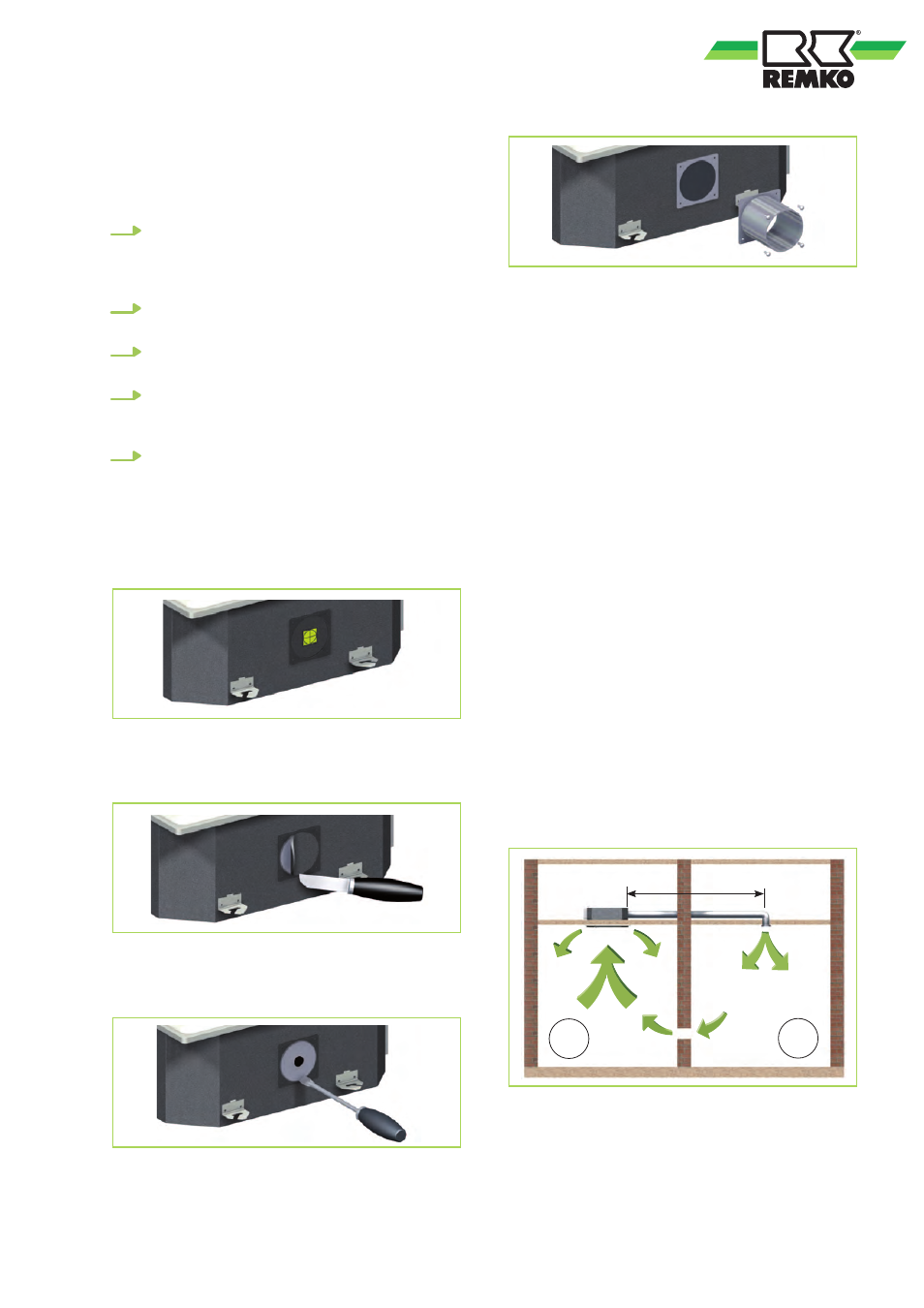

Fig. 46: Retrait de la découpe

Fig. 47: Retrait de l'isolant

Fig. 48: Perforation de l'ouverture

Fig. 49: Montage des raccords

Raccord pour une pièce annexe

L'appareil permet de refroidir dans le même temps

une pièce annexe par le biais d'un système de

canalisation, par exemple dans un plafond sus-

pendu. Pour cela, les conditions préalables sui-

vantes doivent être remplies :

n

Respectez les directives régionales relatives

au traitement de l'air.

n

En ce qui concerne le raccord pour une deu-

xième pièce, montez un col de raccordement

NW 150 mm.

n

La puissance de refroidissement de l'unité

intérieure doit être suffisante pour assurer le

refroidissement des deux pièces.

n

Une ouverture doit être percée entre les deux

pièces pour garantir la circulation de l'air.

n

La longueur du tuyau ne doit pas excéder 7 m

(Voir la Fig. 50).

n

Pour garantir la circulation de l'air vers la pièce

annexe, vous devez reboucher 1 ou 2 des 4

ouvertures d'évacuation du cache. Pour cela,

collez une bande adhésive une face noire sur

les ouvertures à reboucher. La bande doit tenir

en place malgré les contraintes exercées par le

courant d'air.

max. 7 m

A

B

Fig. 50: Raccord pour une pièce annexe

A : Pièce principale

B : Pièce annexe
