3 raccordement de l'unité extérieure, Trique (voir la fig. 60), Remko rvd...dc – REMKO RVD 353 DC Manuel d'utilisation

Page 40

Advertising
background image

2

1

3

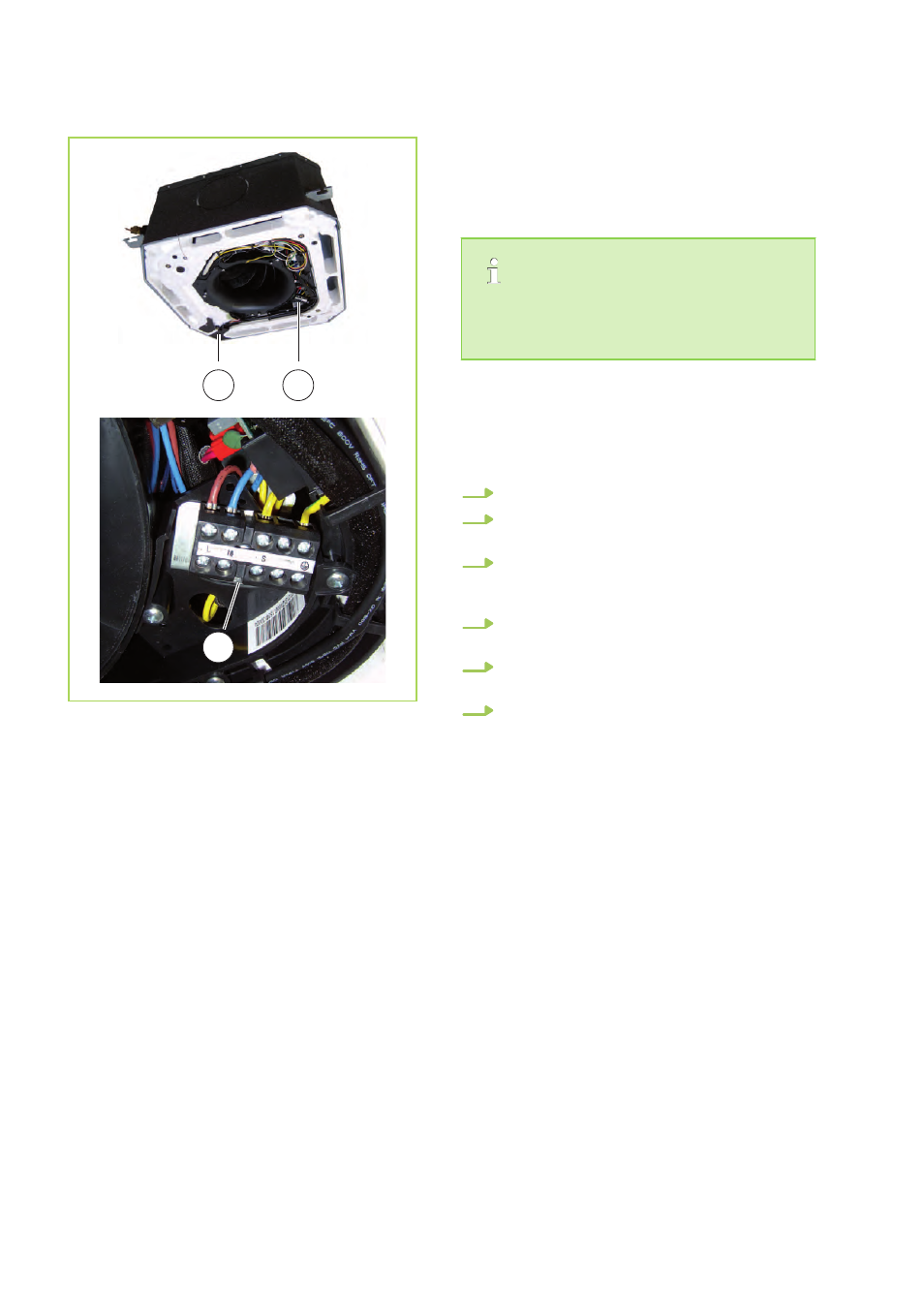

Fig. 60: Raccordement de l'appareil

1 : Insertion du câble d'alimentation

2 : Démonter les couvercles du boîtier électrique

3 : Raccordement du câble de commande de

l'unité extérieure

Contrôlez et, si nécessaire, corrigez la fixation

et le contact de tous les branchements électri-

ques enfichables et des serre-fils.

8.3 Raccordement de l'unité

extérieure

Pour le branchement du câble, procédez comme

suit :

1.

Démontez le couvercle de l'appareil.

2.

Retirez la paroi latérale située au niveau du

raccord.

3.

Choisissez la section de la ligne de raccorde-

ment en vous référant aux prescriptions

applicables.

4.

Introduisez le câble dans la bague de protec-

tion d'angle de la tôle de raccordement fixe.

5.

Branchez le câble comme indiqué sur le

schéma des branchements.

6.

Ancrez le câble dans le collier de fixation et

assemblez de nouveau l'appareil.
