8.5 Schéma des connexions électriques
Unités intérieures RVD 353 DC IT
3
5
B
7
C
4
D
1
2
A
6

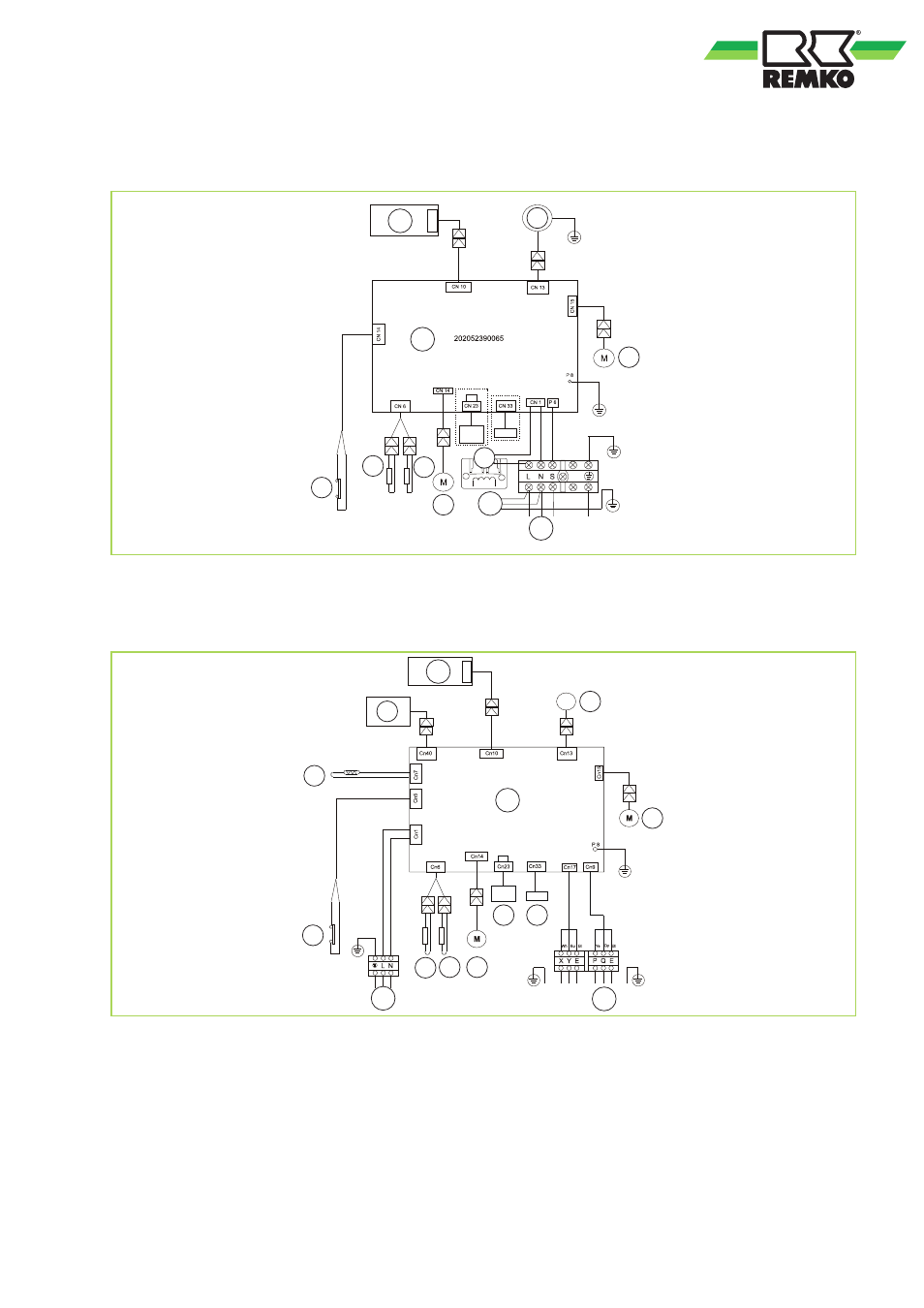

Fig. 64: Schéma des connexions électriques RVD 353 DC IT
Unités intérieures RVD 523 DC IT
3
5
B
9
7
C
10
4
D
1
2
8
A
11
202042490328
Fig. 65: Schéma des connexions électriques RVD 523 DC IT
A : Câble d'alimentation
B : Platine de commande
C : Platine d'affichage
D : de l'unité extérieure
1 : Pompe à condensat
2 : Interrupteur à flotteur
3 : Capteur de température de l'évaporateur
4 : Capteur de température de l'air ambiant
5 : Moteur oscillant
6 : Réacteur
7 : Moteur du ventilateur de l'évaporateur
8 : Capteur de température de la conduite d'aspira-
tion
9 : Activation On/Off
10 : Alarme
11 : Télécommande à câble
