3 contrôle de l'étanchéité, Et voir la fig. 54), Adéquate (voir la fig. 55) – REMKO RVD 353 DC Manuel d'utilisation
Page 36: Voir la fig. 56), Remko rvd...dc
1

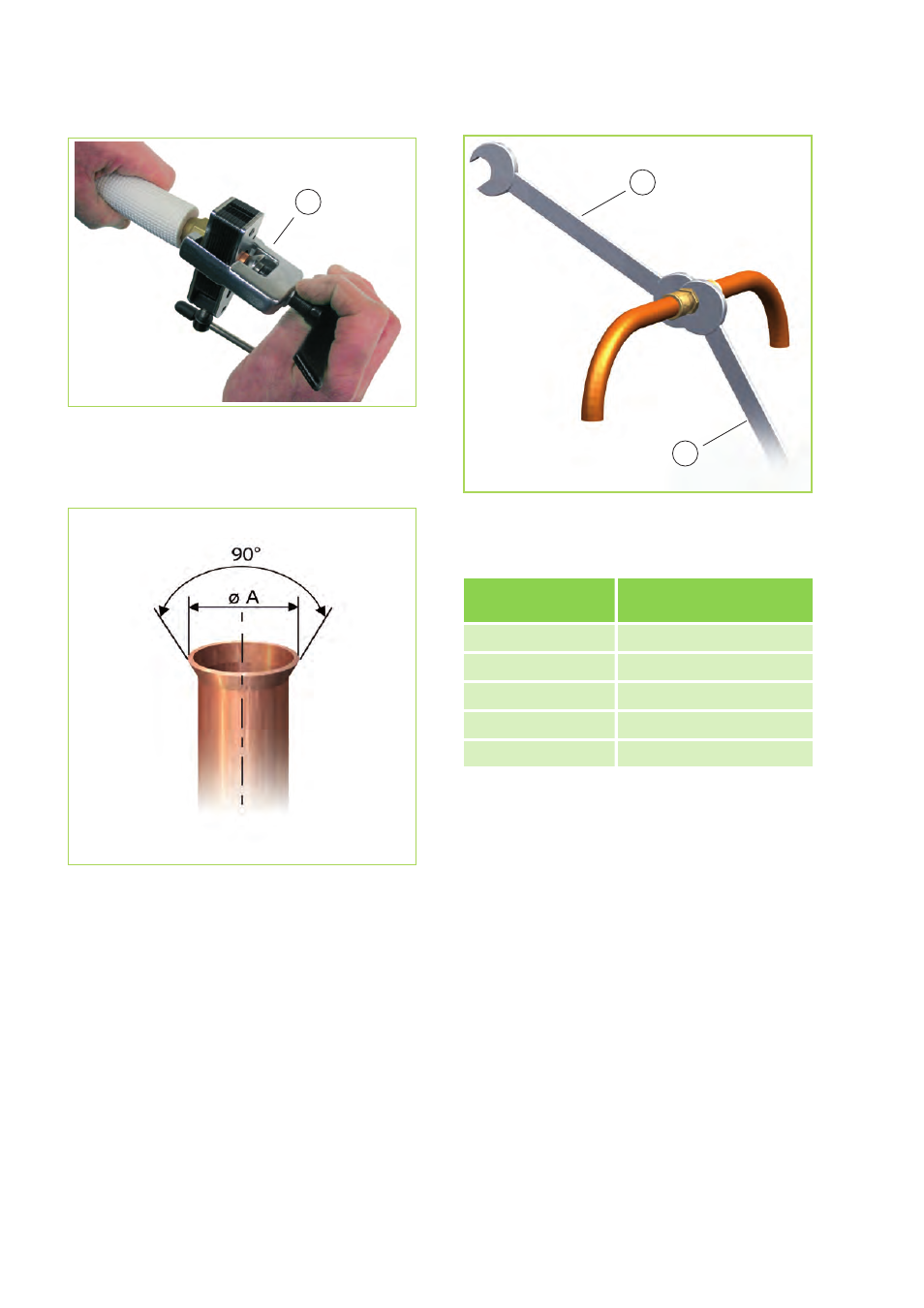

Fig. 54: Sertissage de la conduite de frigorigène
1 : Dudgeonnière
Fig. 55: Bord relevé de forme adéquate
2
1
Fig. 56: Serrage des raccords vissés
1 : Serrage avec la première clé plate
2 : Contre-serrage avec la deuxième clé plate
Dimensionnement
en pouces
Couple de serrage en
Nm
1/4"
15-20
3/8"
33-40
1/2"
50-60
5/8"
65-75
3/4"
95-105
6.3 Contrôle de l'étanchéité
Une fois tous les branchements effectués, la sta-
tion-manomètre est connectée comme suit aux dif-
férents raccords pour vannes Schrader (selon
équipement) :
rouge = petite vanne = haute pression
bleu = grande vanne = pression d'aspiration
Une fois le branchement effectué, il convient de
procéder au contrôle de l'étanchéité au moyen
d'azote sec.
Pour contrôler l'étanchéité, les différents raccords
sont vaporisés au moyen d'un produit détecteur de
fuite en aérosol. Lorsque des bulles apparaissent,
cela signifie que le raccord n'est pas correct.
Serrez alors plus fermement le raccord vissé ou
recommencez le sertissage si nécessaire.
