1

1

A

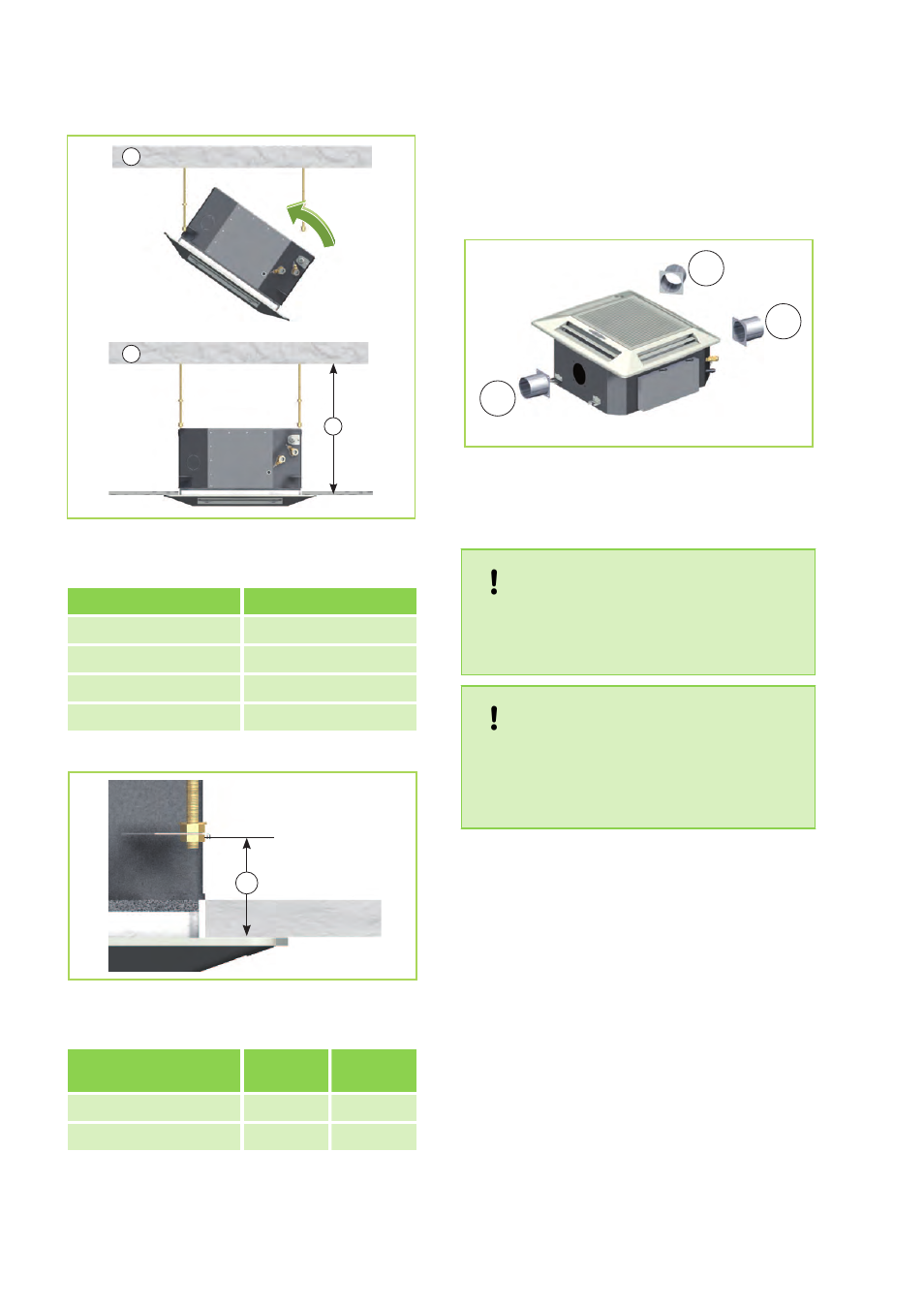

Fig. 43: Accrochage de l'appareil

1 : Partie du bâtiment statique

Distance A

RVD 353 DC IT

280 mm

RVD 523 DC IT

280 mm

RVD 683 DC IT

275 mm

RVD 1053 DC IT

275 mm

A

Fig. 44: Fixation de l'appareil

A : Distance A

Unité intérieure

(Dimensions en mm)

Distance

A

Suspen-

sion

RVD 353-523 DC IT

176

545 x 525

RVD 683-1053 DC IT

125

780 x 680

Raccord pour une deuxième pièce ou pour l'ad-

mission d'air frais

L'appareil peut être utilisé pour le refroidissement

d'une deuxième pièce ou pour l'admission d'air

frais.

2

1

2

Fig. 45: Raccord pour une deuxième pièce ou pour

l'admission d'air frais

1 : Raccord d'admission d'air frais

2 : Raccord pour une pièce annexe

REMARQUE !

Vous ne devez utiliser qu'un raccord d'admis-

sion d'air frais et un raccord pour une deu-

xième pièce !

REMARQUE !

L'appareil est rempli en usine d'azote sec ser-

vant au contrôle de l'étanchéité. L'azote sous

pression s'échappe dès l'ouverture des écrous-

raccords.

REMKO RVD...DC

32
