5 Instructions de montage pour le personnel technique
5.1 Remarques importantes à res-
pecter avant de procéder à
l'installation
n Approchez autant que possible l'appareil dans
son emballage d'origine du lieu de montage.
Vous éviterez ainsi les avaries de transport.
n Vérifiez que l'emballage contient tous les élé-
ments et que l'appareil ne présente aucun
dommage visible dû au transport. En cas de
défauts, contactez immédiatement votre parte-
naire contractuel et la société de transport.
n Soulevez l'appareil au niveau des coins et non
au niveau des raccords pour frigorigène et con-
densat.
n Isolez les conduites de frigorigène (conduite
d'injection et d'aspiration), les vannes et les
raccords de manière à ce qu'ils soient herméti-
ques à la diffusion de vapeur. Le cas échéant,
isolez également la conduite de condensat.
n Choisissez le lieu de montage en veillant à ce
qu'une entrée et une sortie d'air libres soient
disponibles (voir section « Espace libre
minimal »).
n N'installez pas l'appareil à proximité immédiate
d'appareils générant un rayonnement ther-
mique intense. Tout montage à proximité d'une
source de rayonnement thermique risque d'en-
traver les performances de l'appareil.
n N'ouvrez les vannes d'arrêt des conduites de
frigorigène qu'une fois l'installation entièrement
terminée.
n Isolez les conduites de frigorigène de manière
à prévenir l'infiltration d'humidité en utilisant
des capuchons ou des bandes adhésives. Ne
pliez ou ne comprimez jamais les conduites de
frigorigène.
n Évitez les courbures inutiles. Vous minimiserez
ainsi les pertes de pression dans les conduites
de frigorigène et assurerez un reflux sans
entrave de l'huile du compresseur.
n Utilisez les éléments de fixation fournis pour
les appareils. .
n Utilisez 4 suspensions et les crochets corres-
pondants pour suspendre la cassette de pla-
fond.
n Utilisez le tuyau de condensat isolé fourni en
tant que pièce de raccordement à l'écoulement
du condensat. Fixez l'écoulement du con-
densat avec les colliers de serrage fournis.
5.2 Perçages muraux
n Il est nécessaire de percer une ouverture
murale d'au moins 70 mm de diamètre et
10 mm d'inclinaison de l'intérieur vers l'exté-
rieur.
n Nous vous conseillons de capitonner l'intérieur
du perçage ou, par exemple, de l'habiller avec
un tuyau PVC afin de protéger les conduites
contre les éventuels endommagements (voir
figure).
n Une fois le montage terminé, rebouchez le per-
çage, en respectant la protection calorifuge, à
l'aide d'un mastic adéquat. N'employez pas de
ciment ni de substance calcaire !

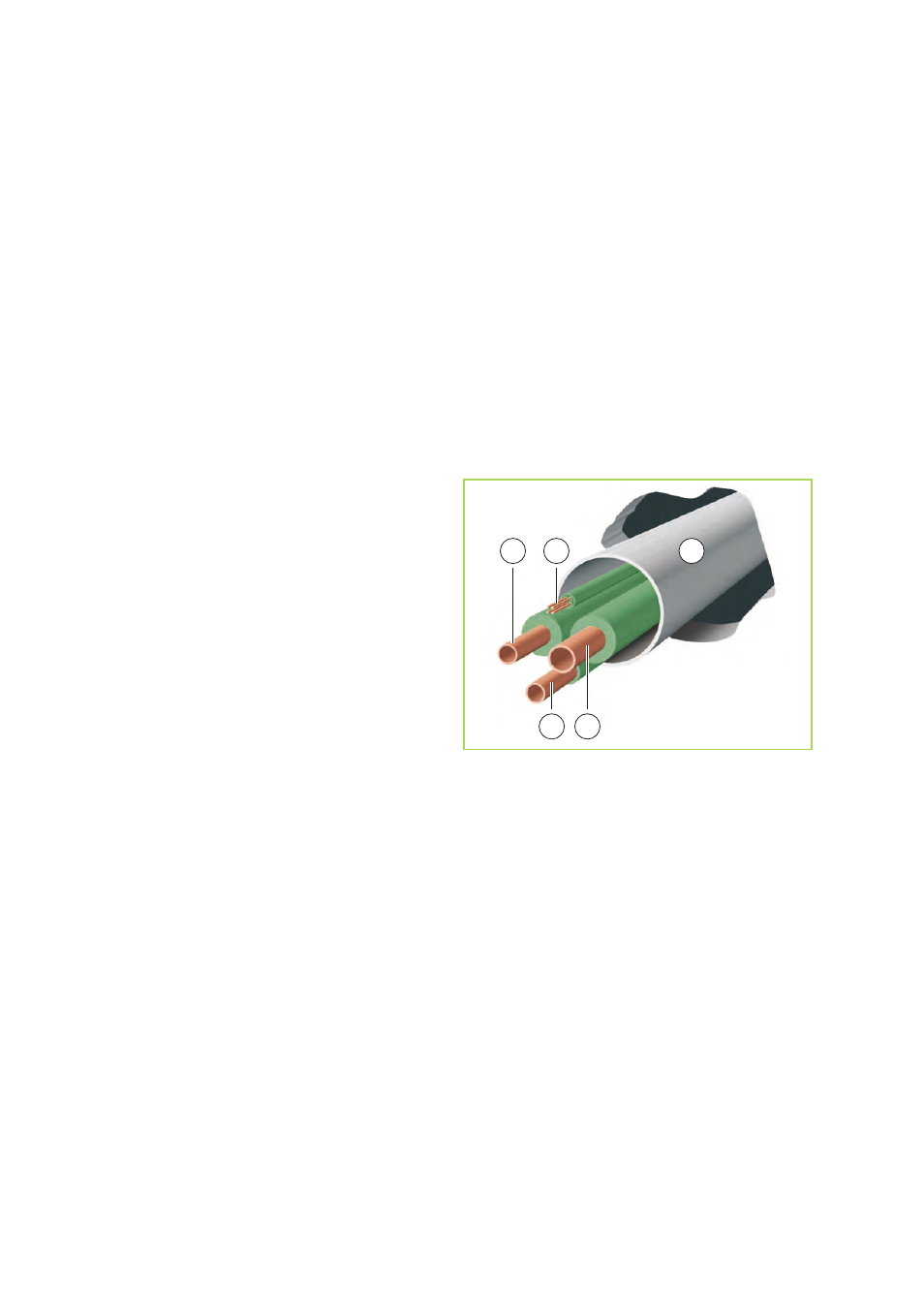

2 1 5
3 4
Fig. 36: Perçages muraux
1 : Conduite de liquide
2 : Câble de commande
3 : Conduite de condensat
4 : Conduite d'aspiration
5 : Tuyau PVC
5.3 Matériel de montage
L'unité intérieure doit être fixée sur un support
mural à l'aide de 4 vis non fournies.
L'unité extérieure est montée au mur sur un sup-
port mural ou au sol sur une console de sol au
moyen de 4 vis.
