3 Structure et
fonctionnement
3.1 Description de l'appareil
Les climatiseurs ambiants RVD 353-1053 DC sont
équipés d'une unité extérieure REMKO RVT...AT
et d'une unité intérieure RVT...IT.
En mode Refroidissement, l'unité extérieure rejette
dans l'air ambiant la chaleur accumulée par l'unité
intérieure dans la pièce à refroidir. En mode
Chauffage, la chaleur absorbée par l'unité exté-
rieure peut être diffusée dans la pièce à chauffer
au niveau de l'unité intérieure. Dans les deux
modes, le rendement du compresseur s'adapte
aux besoins et règle ainsi la température de con-
signe avec un minimum de variations. Grâce à
cette "technique Inverter", des économies
d'énergie sont réalisées en comparaison avec les
systèmes Split conventionnels, et les émissions
sonores sont considérablement réduites. L'unité
extérieure peut être montée en extérieur ou,
lorsque certaines conditions sont réunies, en intér-
ieur. L'unité extérieure se compose d'un circuit fri-
gorifique avec un compresseur, d'un condenseur à
lamelles, d'un ventilateur de condenseur, d'une
vanne d'inversion et d'un dispositif d'étranglement.
L'unité extérieure est commandée par le dispositif
de réglage de l'unité intérieure.
En intérieur, l'unité intérieure a été conçue pour
être montée dans des faux plafonds de dimensions
Euroraster. La cassette est ainsi parfaitement dis-
simulée à l'intérieur du faux plafond et seul le
cache est apparent. Elle est gérée par une télé-
commande infrarouge. L'unité intérieure se com-
pose d'un évaporateur à lamelles, d'un ventilateur
d'évaporateur, d'un dispositif de réglage et d'une
conduite de condensat.
Sont disponibles en tant qu'accessoires des con-
soles de sol, consoles murales, conduites de frigo-
rigène et réglage hivernal.
Les unités intérieure et extérieure sont reliées par
des conduites de frigorigène.
1
7
8
9
B
A
4
3
5
6
2
3

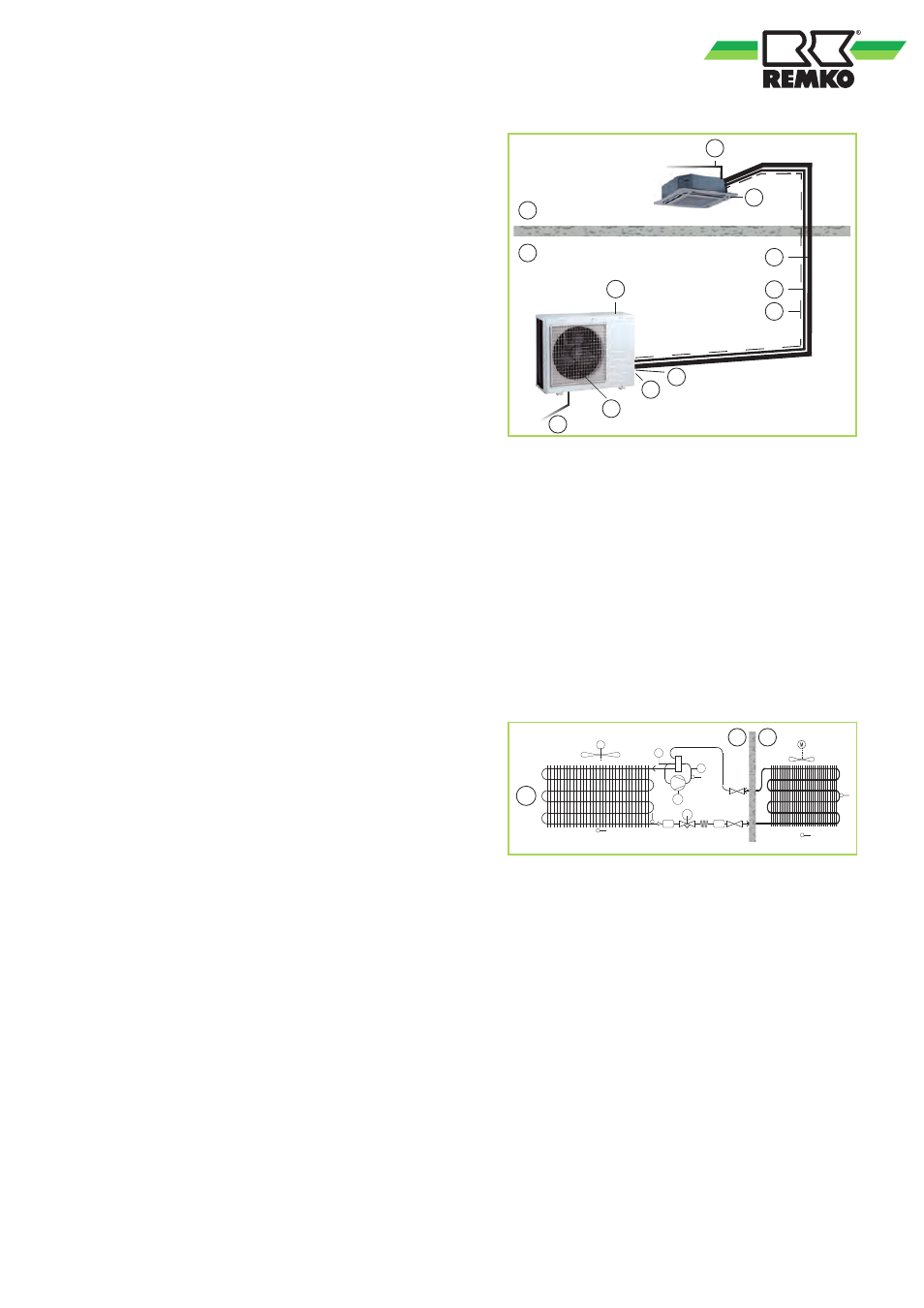

Fig. 12: Architecture du système RVD 353-1053
DC
A : Zone extérieure
B : Zone intérieure
1 : Unités intérieures
2 : Unité extérieure
3 : Conduite de condensat
4 : Ventilateur du condenseur
5 : Câble d'alimentation
6 : Vanne d'arrêt
7 : Conduites d'aspiration
8 : Conduites d'injection
9 : Câbles de commande
M
M
TE
P S H
T1
T2
T3
T5
P S L
M1 M3
T2
T3
T4
T5 M2
PSL
PSH
T1
V1
EEV FLT
1
B A
Fig. 13: Schéma du circuit frigorifique RVD
353-1053 DC
A : Zone extérieure
B : Zone intérieure
1 : RVD 353-1053 DC
M1 : Ventilateur du condenseur
M2 : Compresseur
M3 : Ventilateur de l'évaporateur IT
V1 : Vanne d'inversion R/C
EEV : Élec. Vanne d'expansion
FLT : Filtre
OEL : Conduite de retour d'huile
PSH : Commutateur haute pression AT
PSL : Commutateur basse pression AT
T1 : Capteur de gaz chaud AT
T2 : Capteur d'admission d'air AT
T3 : Capteur du condenseur AT
T4 : Capteur d'admission d'air IT
T5 : Capteur de l'évaporateur IT
