Assemblage – Brinly STS-427 LXH Lawn Sweeper Manuel d'utilisation
Page 9
1009725-A
9.
21
21
A
B
13
13
43
2
2

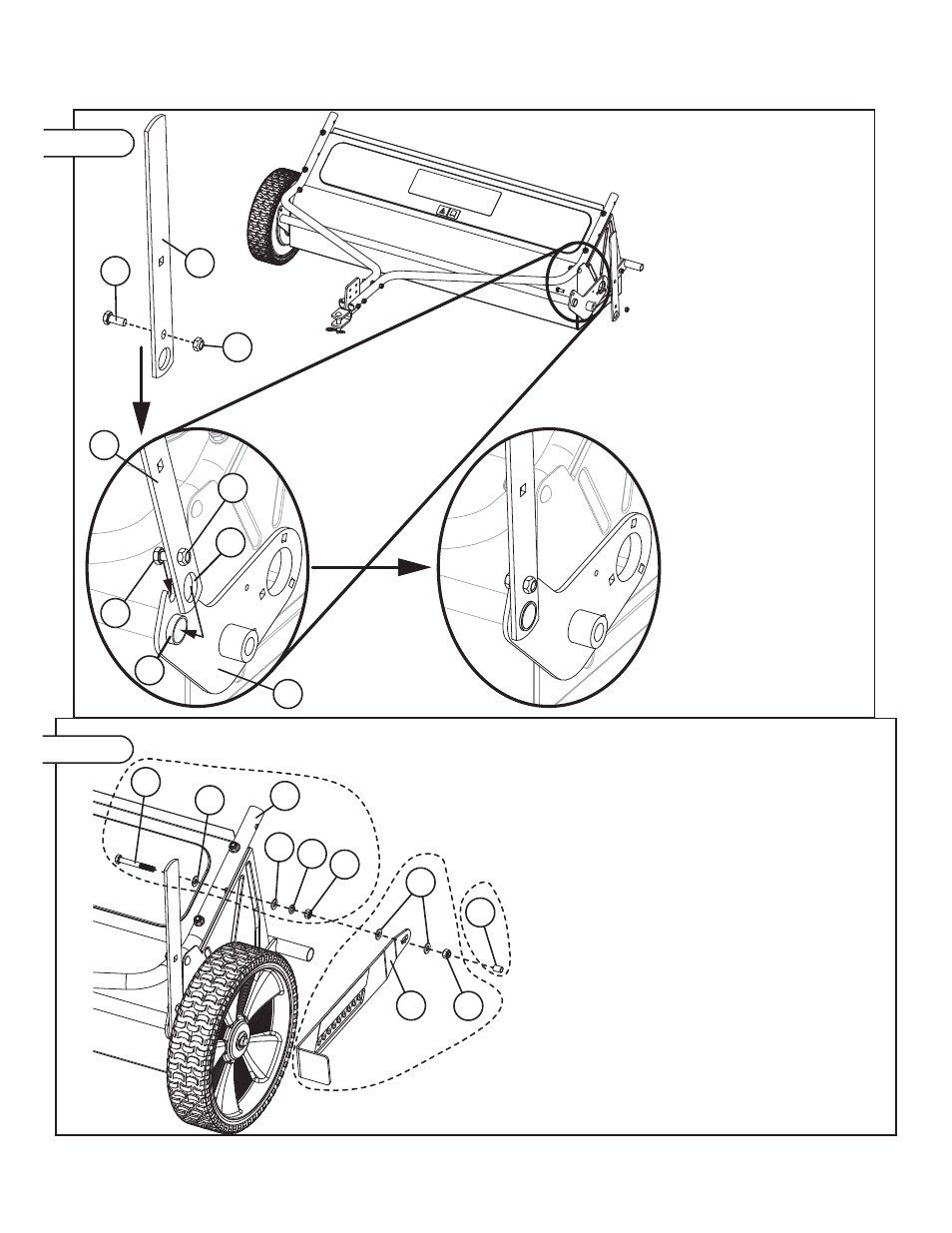

ASSEMBLAGE
================================================================================================
Fixer la poignée de réglage de
hauteur (2) du Plateau Latéral
du Pivot Inferieur (43) à l’aide du
Boulon (13) et contre-écrou (21)
dans le Panneau 04.
Bien serrer la visserie.
Remarque: Le Grand trou (A) en
bas de la poignée de réglage de
la hauteur (2) doit être fi xé sur
le tube (B) dépassant le Plateau
Latéral du Pivot Inférieur (43).
Remarque: Assemblage de roues non illustré
pour la clarté.
16
18
19
4
19
27
7
25
1
19
Figure 05
En utilisant le matériel dans le Panneau 05:
Premièrement, monter le boulon (27) dans la barre de
remorquage gauche (4) comme indiqué et bien serrer:
• Boulon
(27)
•
2 rondelles (19)
•
Rondelle de blocage (18)
• Ecrou
(16)
Deuxièmement, monter le bras de verrouillage (1) sur
le boulon comme indiqué:
•
2 rondelles (19)
•
Bras de verrouillage (1)
•
Contre-écrou en Nylon (1)
Remarque: Ne pas trop serrer le contre-écrou en nylon
(25). Le bras de verrouillage (1) devrait être en mesure
de pivoter librement après assemblage.
Enfi n, l’assemblage sur l’extrémité du boulon (27):
•
Cap Nylon du Boulon (7)
Premièrement
Première-
ment
Deux-
ièmement
Deux-
ièmement
Dernier
Dernier
Figure 04
