1009725-A 15.
29 66
37
35
3
37
5 33
35
36
37
ASSEMBLAGE
================================================================================================
Figure 12
En utilisant le matériel dans le Panneau 11, fi xer les
montures du panier (5) aux tubes latéraux supérieurs (38)
comme le montre la fi gure 11. S’assurer que le trou proche
de l’extrémité du tube latéral supérieur (A) est utilisé comme
il est indiqué.
Remarque: Serrer complètement le contre-écrou en nylon
(25) et puis desserrer suffi samment pour que la monture du
panier (5) pivote librement.
Fixer les caps en Vinyle (24) sur les montures du panier (5),
comme illustré.
Desserrez
Deux nœuds
A la Balayeuse

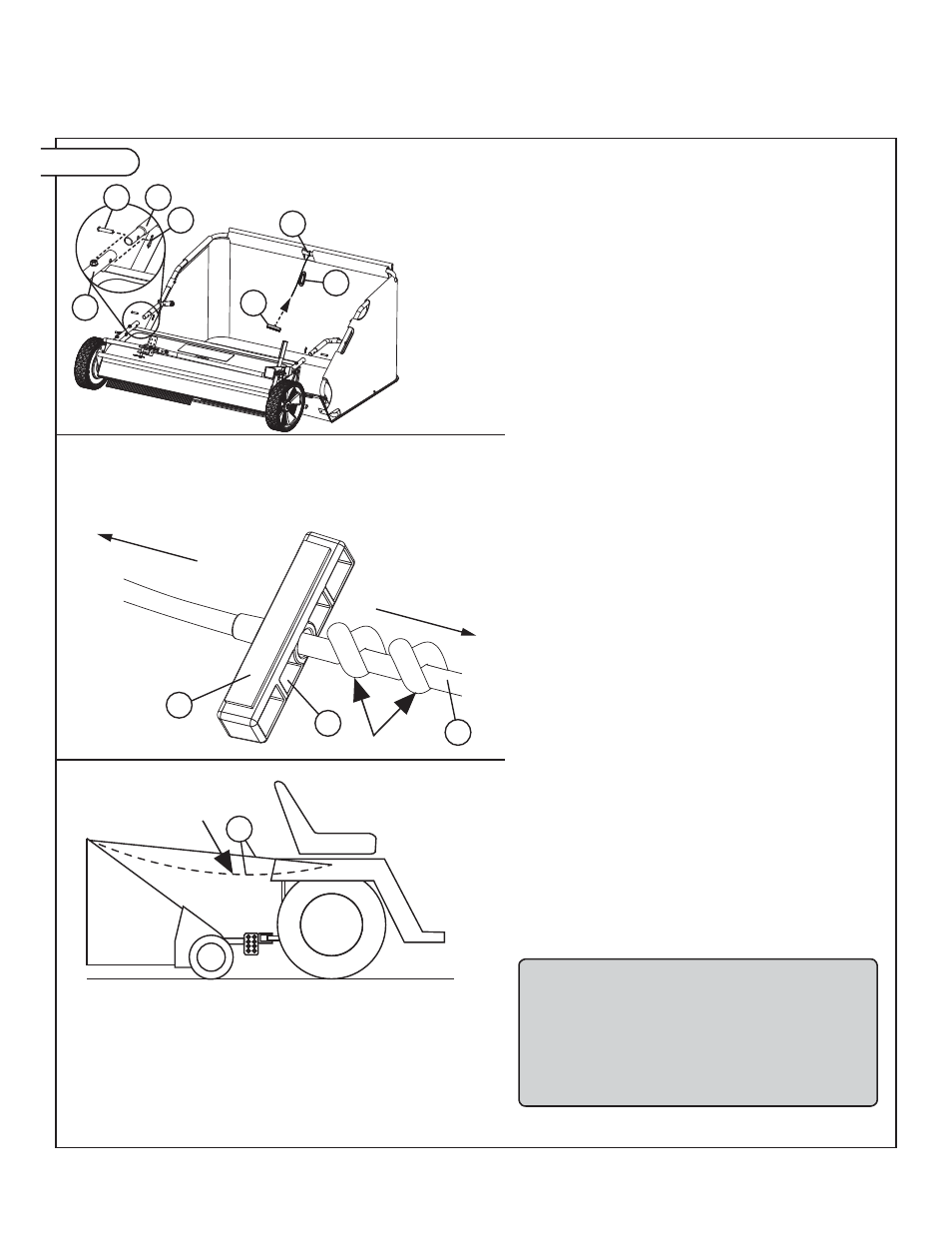

Figure 12.1
Figure 12.2
Figure 12.3
Avec la balayeuse attachée au véhicule tracteur (voir «Fixation
de la Balayeuse» de ce manuel), connectez l’Ensemble panier
à la balayeuse en utilisant le matériel dans le Panneau 12 (voir
fi gure 12.1).
Attachez une extrémité du câble de traction du panier (37) à la
partie médiane du tube supérieur arrière du panier (66) comme
illustré (voir fi gure 12.1).
La Poignée de traction (35) sur l’extrémité opposée de la corde
de traction (37) comme illustré (Figure 12.2).
Étendre le Câble de traction (37) à l’arrière du véhicule tracteur
à un endroit qui sera facilement accessible depuis le siège du
tracteur. C’est dans cette partie que la Poignée de traction (35)
sera fi xée.
Laissez le câble de traction (37) se détendre plusieurs pouces
(statisme entre le véhicule tracteur et le point noué sur le panier
- Figure 12.3).
Dans la zone de la corde de traction (37) déterminée ci-dessus,
attachez 2 nœuds et tirez les nœuds dans la Poignée de
traction (35) (fi gure 12.2).
Nettoyer la zone du véhicule tracteur ou sera attachée la
poignée de traction (35).
Fixez la bande adhésive crochet et boucle (36) à l’arrière du
véhicule tracteur dans la zone nettoyée.
Couper l’excès de corde si nécessaire.
Important : la corde du bac et la poignée de
traction peuvent s’emmêler dans les brosses
du balai si elles tombent à terre devant le balai
pendant son fonctionnement. Une fois le bac de
ramassage déchargé, vérifi ez toujours que la
poignée de traction est parfaitement sécurisée à
l’arrière du véhicule tracteur à l’aide de la bande
de crochet et de boucle.
Vers le véhicule tracteur
