Brinly STS-427 LXH Lawn Sweeper - Manuel (Page 8)

1009725-A 8.
ASSEMBLAGE
================================================================================================
68
3
4 32
14
25
68
4 32
14
25
3
7”
8”
9”
10”
11”
12”
13”
14”
Utilisant la mesure arrondie de la
section précédente, détermine les bons
trous de montage de la chape (68) à
partir des diagrammes directement à
gauche.
Noter que les hauteurs de la plaque
d’attelage entre 7 “et 10” ont la chape
à la partie inférieure du support et la
hauteur de la plaque d’attelage entre
11 “et 14” ont la chape dans la partie
supérieure du support.
Une fois les trous corrects du montage
de la chape (68) ont été déterminés,
attachez le montage de la chape (68)
entre les tubes de remorquage droits et
gauches (3 et 4) en utilisant le matériel
dans le Panneau 02 comme indiqué
dans la fi gure 02.
Ne pas serrer les fi xations en ce
moment.
Utilisez le matériel restant à partir
du panneau 02 et fi xer les tubes de
remorquage droits et gauches (3 & 4)
au 3eme trou, comme indiqué dans la
fi gure 02.
Note: chape
d’attelage en bas.
3ème
trou
3ème
trou
Note: chape
d’attelage en haut.
23
30
68

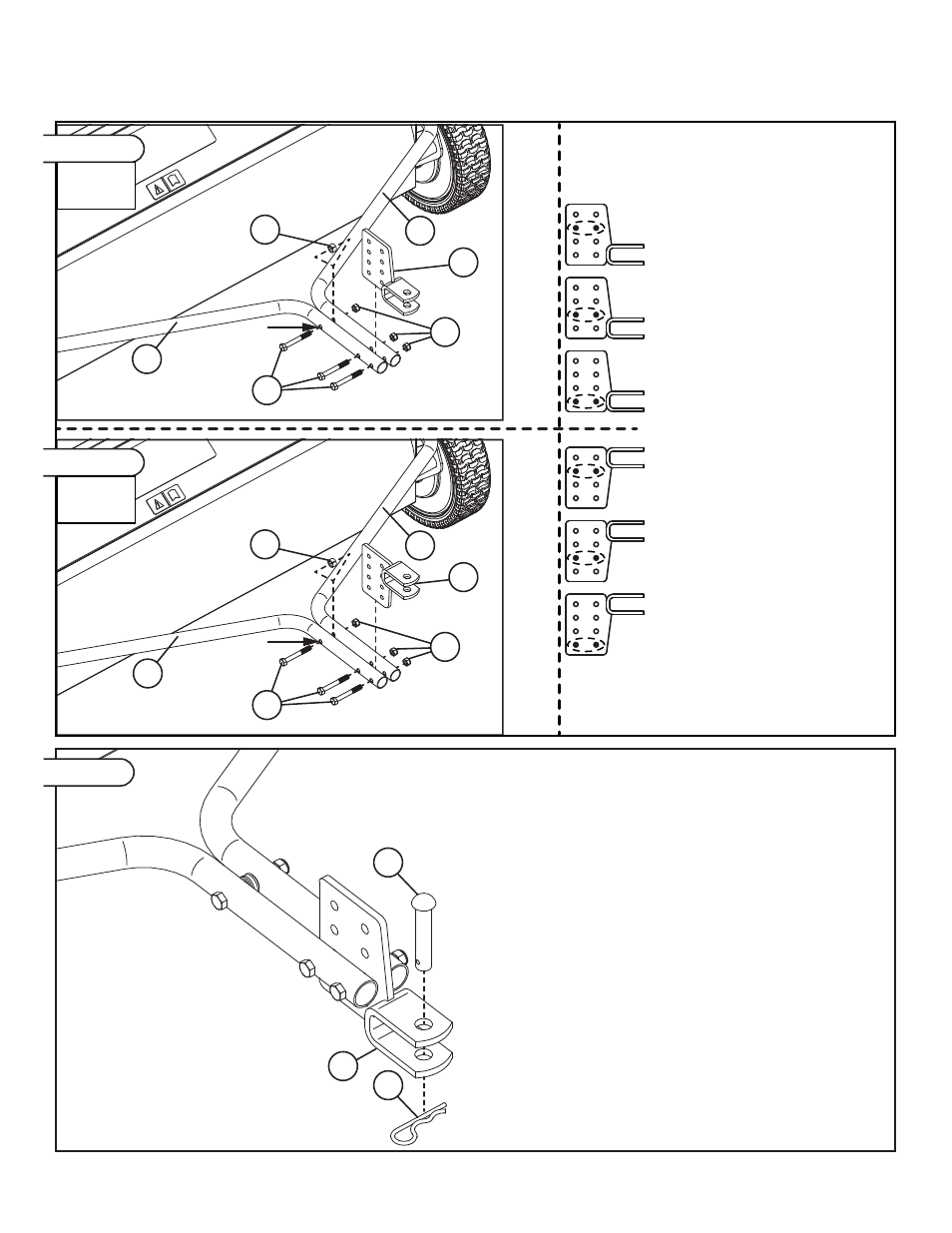

Figure 02
Figure 02
Figure 03
Serrer toute la visserie utilisée dans la fi gure 01 (6
boulons de carrosserie et écrous) et la fi gure 02 (3
boulons et écrous à têtes hexagonales).
En utilisant le matériel du Panneau 03, attacher l’axe
d’articulation (goupille) (23) et Goupille fendue (30) à
l’Assemblée de la chape.
Hauteur
7 “-10”
Hauteur
10”-14”
Hauteur
d’attelage
Trous de
montage de
chape
