Brinly STS-427 LXH Lawn Sweeper - Manuel (Page 7)

1009725-A 7.
ASSEMBLAGE
================================================================================================
3
4
25
10
19
25
45
3
10
19
Figure 01

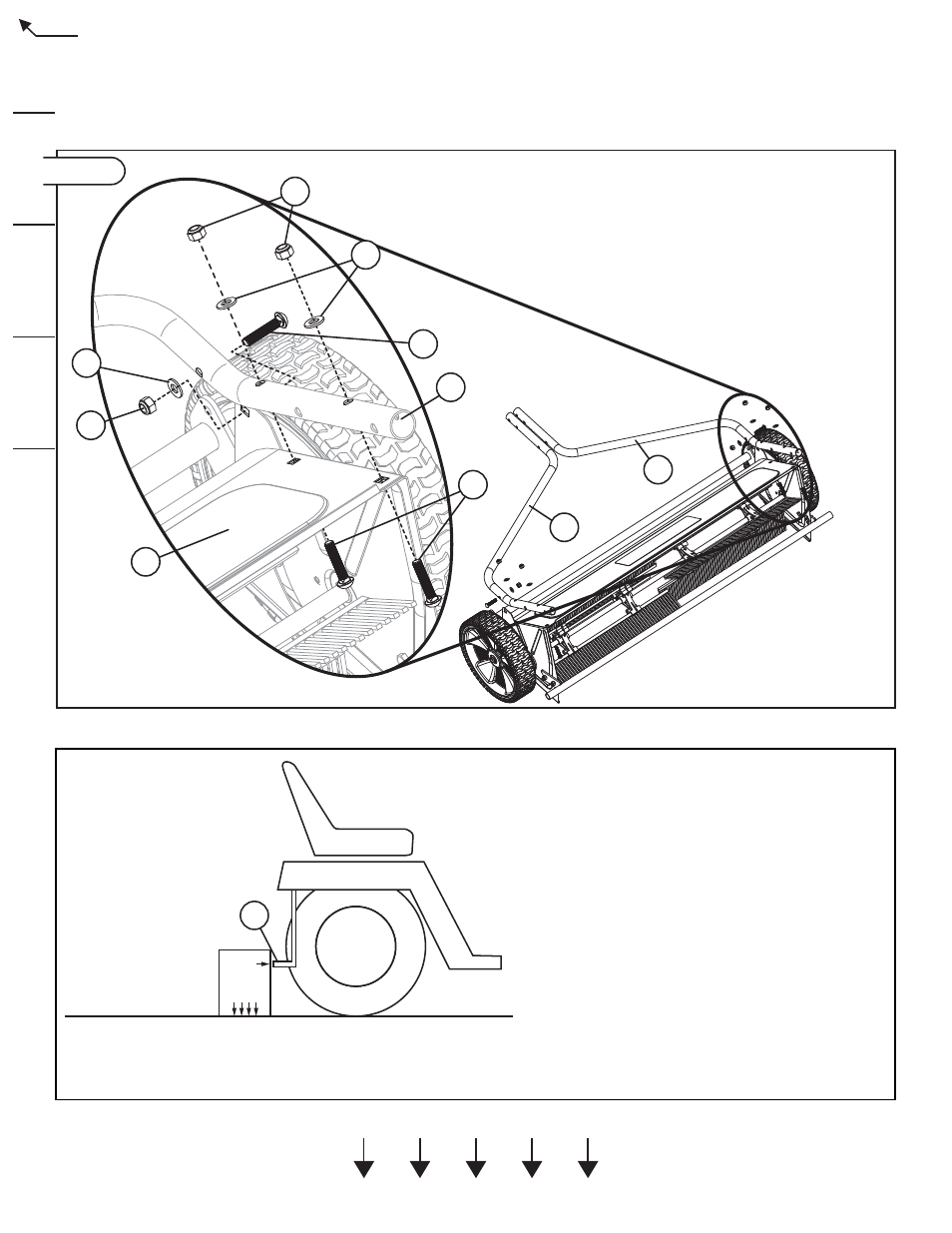

Assembler la barre de remorquage droite (3) et tube
de remorquage gauche (4) au boîtier de la brosse (45)
en utilisant le matériel dans le panneau 01 comme
indiqué dans la fi gure 01.
Ne pas serrer les fi xations en ce moment.
Ce manuel sera utilisé comme panneaux de référencement du matériel skin pack inclut avec votre balayeuse. Le
matériel dans le panneau 01 doit être utilisé avec Figure 01; panneau 02 avec Figure 02; etc.
A
Mesure de la hauteur
de la plaque d'attelage
Parquer le véhicule tracteur sur une surface plane et dure
et tirez le frein de stationnement.
Mesurer à partir du sol vers le bas de la plaque d’attelage
arrière (A).
Remarque: L’échelle sur le côté de cette feuille peut être
utilisée comme un guide pour les hauteurs de plaque
d’attelage jusqu’à 11 pouces.
Enregistrer cette mesure ici: _____________
Arrondissez cette mesure à la plus proche nombre entier:
_____________
Par exemple:
Si la mesure de la plaque d’attelage est 7-1/4” arrondir à 7”.
Si la mesure de la plaque d’attelage est 8-3/4” arrondir à 9”.
Si la mesure de la plaque d’attelage est une mesure moitié,
arrondissez au chiffre entier haut exemple: 7-1/2 “à 8
tours”).
11” (Haut de la page)
10”
9”
8”
7”
Placez ce bord sur le sol.
