1009725-A 17.
2 3 4 5 6 7 8 9 10 1
(41) 1009046 (Pas à l’échelle)
Pour une performance optimale, la hauteur de la brosse doit être réglée
sur le nombre le plus élevé possible pour un balayage adéquat de la
pelouse.
Il est recommandé de régler la hauteur de la brosse à un nombre anticipé
plus élevé que nécessaire et effectuer un court test sur la pelouse.
Réduire la hauteur de la brosse un cran à la fois jusqu’à ce que le
rendement de balayage souhaité est atteint.
Pour référence:
Numéro du
bras de
verrouillage Hauteur
approximative de
la brosse Conditions du balayage
1 à 3 1/4” à 1” (6.5mm à
25mm) Coupure d'herbe extrêmement faible
et matériel léger
3 à 6 1” à 2” (25mm à
50mm) Pelouses tondues dans des
conditions normales ou
feuilles légères 2” to 3-1/4” (50mm to
82mm) Pelouses tondues dans des
conditions normales ou
feuilles légères
6 à 10 2 "à 3-1/4" (50mm à
82mm) Coupure haute herbe, feuilles
lourdes et herbe dense
Remarque: Les paramètres 1 à 3 doivent être utilisés uniquement sur
des hauteurs d’herbe très courtes et matériaux légers.
Mise à niveau du panier
47
25
Ajuster
Non mise à niveau
Une fois la hauteur correcte de la brosse est déterminée, il peut être
nécessaire d’ajuster l’arrêt du panier (47).
Pour ajuster:
1. Desserrer (ne pas retirer) les deux écrous (25) sécurisant chaque
coté de l’arrêt du panier (47).
Les trous de montage arrière sont fendus, ce qui permet à l’arrêt du
panier (47) de pivoter vers le haut ou vers le bas pour l’ajustement.
2. Déplacer l’arrêt du panier (47) vers le haut ou le bas pour régler la
position de repos de l’assemblage afi n qu’il soit approximativement
mis a niveau.
La capacité de remorquage varie en fonction de la masse du véhicule
tracteur et du conducteur. Ajouter le poids de votre machine au poids du
conducteur pour trouver la capacité maximale de remorquage.
Exemple:
Si le véhicule de remorquage pèse:
181 kgs (400 lbs)
Ajouter le poids du conducteur: 91 kgs (200 lbs)
Le poids combiné est égal à: 272 kgs (600 lbs)
Pour maintenir la stabilité dans cet exemple, vous ne pouvez pas en toute
sécurité remorquer plus de 272 kgs (600 lbs) sans ajouter au préalable un
ballast (poids supplémentaire) au véhicule tracteur.

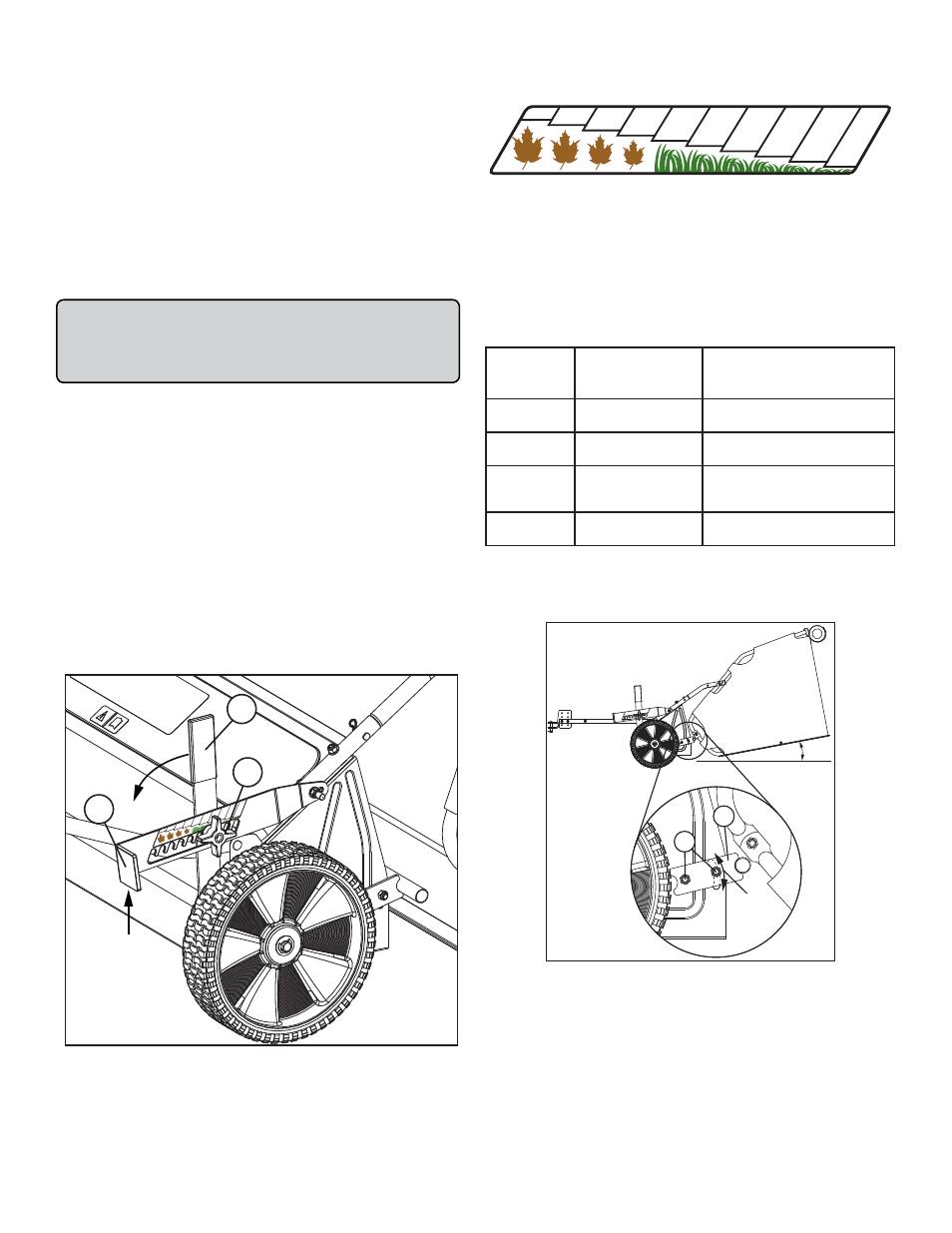

Réglage de la hauteur de la brosse
Important : le réglage de la hauteur de la brosse à une valeur trop
faible pour les conditions de balayage entraîne un sautillement et
un glissement des roues excessifs. Pour obtenir un rendement
optimal, réglez la hauteur de la brosse afi n qu’elle soit la plus
élevée possible compte tenu des matériaux et des conditions.
Le balayage normal de la pelouse est effectué lorsque les brosses
balaient à la même hauteur que la lame de coupe de la tondeuse.
Pour régler la hauteur de brosse:
1.
Parquer le véhicule tracteur sur une surface plane et dure et engagez
le frein parking.
2. Désactiver le véhicule tracteur.
3. Mesurer la hauteur de la lame de la tondeuse.
4. Fixez la balayeuse à la plaque d’attelage du véhicule de remorquage
tel que décrit précédemment.
5. Ajuster le bras de verrouillage (1) dans une fente qui permet aux
brosses de balayer à la même hauteur que la lame de la tondeuse:
a) Desserrer (ne pas enlever) Bouton (31).
b) Appliquer une légère pression vers le bas sur la poignée de
réglage de hauteur (2) tout en soulevant le bras de verrouillage
(1).
c) Déplacer la poignée de réglage Hauteur (2) à la position désirée
et le bras inférieur de verrouillage(1).
d) Serrer le bouton (31) fermement.
2 3 4
5 6 7 8 9
10
1
2
1
31
6. Assurez-vous que le panier ne traîne pas sur le sol et ajuster si
nécessaire (voir la section de Mise à niveau du panier).
Les nombres supérieurs sur l’autocollant du bras de verrouillage (1)
correspondent aux hauteurs supérieures de la brosse.
FONCTIONNEMENT
================================================================================================
