1009725-A

20.

ENTRETIEN

================================================================================================

Entretien préventif:

General

1.

Ne pas laisser de matériau dans le panier pendant de longues
périodes de temps. Nettoyer le panier à l’aide d’un tuyau d’eau et
laissez-le sécher complètement avant l’entreposage.

2. Vérifi ez toutes les pièces mobiles pour usure et libre mouvement
3. Vérifi ez toutes les fi xations si elles sont bien serrées et resserrer au

besoin.

4.

Inspecter la rouille sur les surfaces peintes. Poncer légèrement et
retoucher les endroits endommagés avec de la peinture émail.

5. La

lubrifi cation routinière de la goupille et du pignon d’entraînement

est nécessaire. Au minimum, il est recommandé de le faire deux
fois par an: à l’automne avant l’entreposage et au début du
printemps avant la première utilisation. Suivez la procédure décrite
ci-dessous dans la section maintenance de la «Roue et Pignon
d’entrainement».

6. Vérifi ez les pignons d’entraînement et goujons pour l’usure et les

remplacer si nécessaire. Ils sont considérés comme des pièces
à usure normale. Contactez le service clientèle pour acheter des
pièces de rechange.

7. Lubrifi ez annuellement les essieux des roues en suivant la procédure

décrite dans la section Entretien.

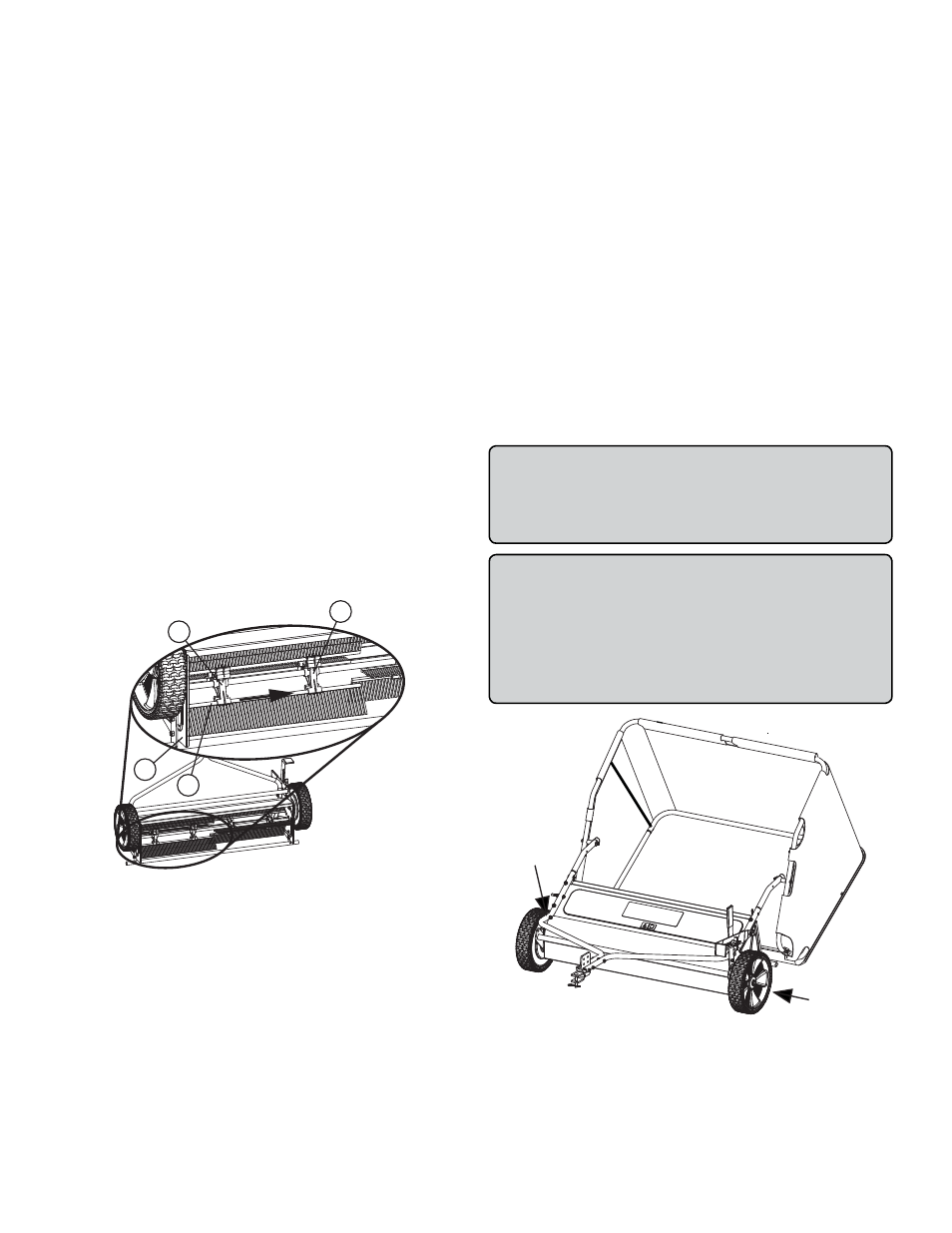

Remplacement de section de la Brosse

Remarque: Cette procédure montrera un exemple de remplacement
correct de la section côté droit de la Brosse (55). Inverser les directions de
traction pour le remplacement de section du côté gauche de la Brosse.

Outils requis :
Lunettes de sécurité, gants de travail
Maillet en caoutchouc

45

55

60

60

1.

Placer la balayeuse en position de rangement sur une surface
plane et propre comme le plancher du garage ou sur le trottoir (ne
raccrochez pas le panier à partir de l’ensemble chape).

2.

Inspectez la section de la Brosse et notez quel côté a les poils
courts (ceux-ci seront situés à proximité du rail métallique de la
Section de la Brosse). Il est important que la nouvelle Section de la
Brosse soit montée dans la même orientation.

3.

En utilisant le maillet en caoutchouc, taper sur le rail métallique de la
Section de la Brosse (55) vers la gauche. Ceci desserrera la section
de la Brosse des supports de brosse (60).

4.

En portant les gants de travail, saisir fermement la section de
la Brosse (55) entre les supports de brosse (60) et tirez vers la
droite. Continuez à tirer la section de la Brosse (55) vers la droite
jusqu’à ce qu’elle soit dégagée des deux supports de brosse (60).
Remarque: Il peut être nécessaire d’avoir une deuxième personne
pour tenir la balayeuse en place tout en tirant librement la section de
la Brosse (55).

5.

Aligner le rail métallique de la nouvelle Section de la Brosse (55)
avec rainure à l’intérieur du support de brosse (60). Remarque:
L’orientation des poils courts de la section de la Brosse (55) doivent
être telles que observées à l’étape 2.

6.

Tapez sur la section de la Brosse (55) dans le support de la Brosse
(60) en utilisant le maillet en caoutchouc.

7.

Continuer à taper la section de la Brosse (55) dans le premier
support de brosse(60). S’assurer d’aligner le rail métallique de la
nouvelle Section de Brosse (55) avec la rainure dans le second
support de brosse (60).

8.

Continuer à taper la section de la Brosse (55) dans les supports de
brosse (60) jusqu’à ce que le rail métallique s’aligne avec les deux
autres sections de brosse (55) ou environ 1/2 à 3/4 pouces à partir
du panneau latéral du boîtier de la brosse (45).

9.

Mettez en marche l’ensemble de brosse et confi rmer l’absence de
contact entre le rail métallique de la Section de la Brosse (55) et
le panneau latéral du boîtier de la brosse (45). En cas de contact,
tirer la Section de la Brosse (55) vers la droite jusqu’à ce que
l’assemblage brosse tourne librement.

10. Répéter si besoin pour les autres sections de la Brosse (55).

Roue et pignon d’entrainement

Important : des lunettes de sécurité doivent être portées
lors des opérations d’entretien sur le balai. Des gants
résistant aux solvants (en caoutchouc ou en latex) doivent
être portés lors de l’utilisation des produits de nettoyage
ou de lubrifi cation.

Important : les pignons d’entraînement (64 et 65) sont
propres aux mains droite et gauche, comme indiqué sur
la surface inférieure de la pièce. Le pignon d’entraînement
gauche (64) est indiqué par un « L » et le pignon
d’entraînement droit est indiqué par un « R ».

Référez-vous à l’illustration ci-dessous indiquant les côtés
droit et gauche du balai.

Droite

Gauche

Outils requis :

Lunettes de sécurité, gants en caoutchouc ou en latex

Tournevis moyen à pointe plate

Pinces pour anneau de retenue (Externes)

Clé de 1,1 cm (7/16 po)

Clé de 0,6 cm (1/4 po)
