ASSEMBLAGE
================================================================================================

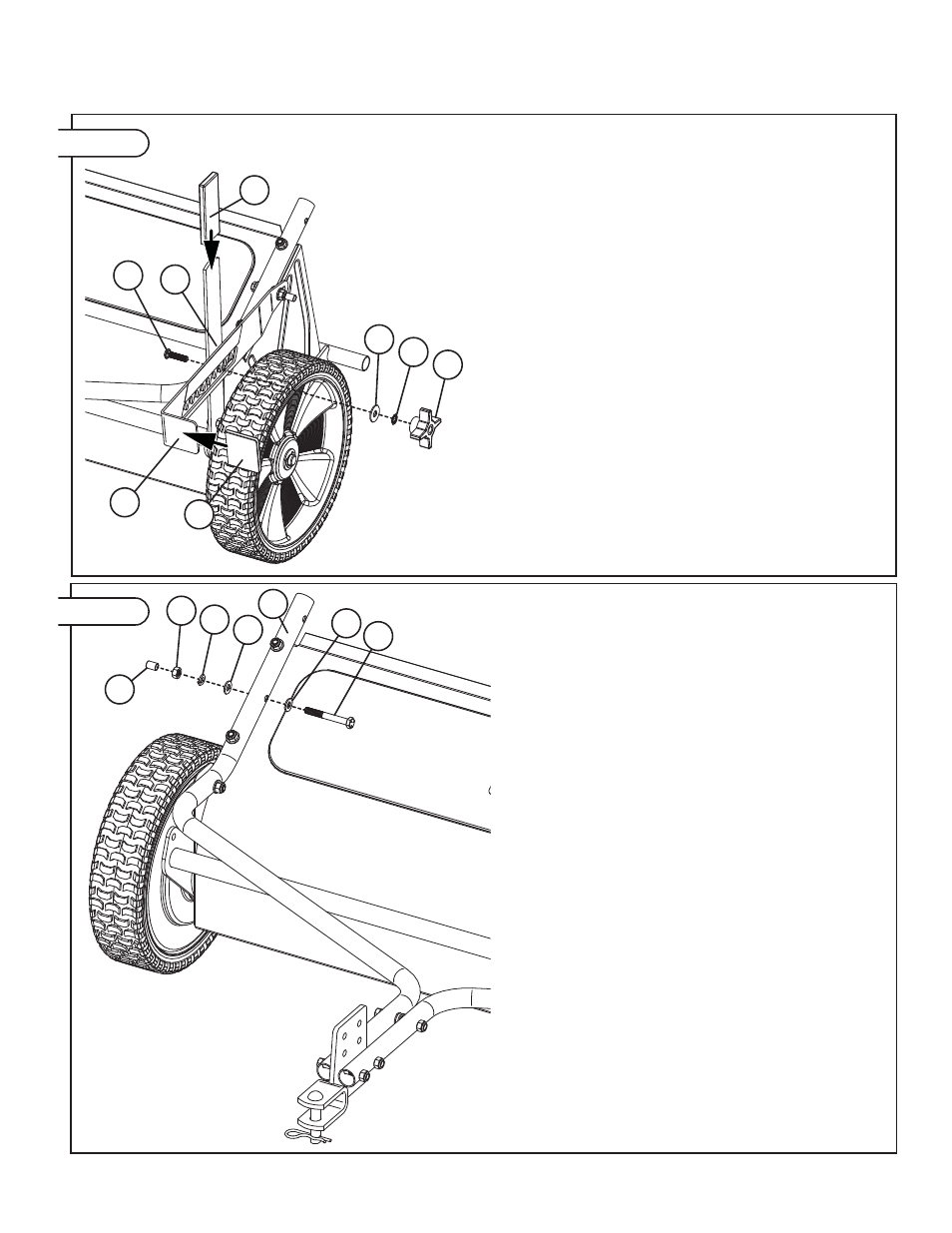

Fixez le bras de verrouillage (1) sur la poignée de
réglage de hauteur (2) en utilisant le matériel dans le
Panneau 06 comme le montre la fi gure 06.
Remarque: Pour un fonctionnement correct du
mécanisme de réglage en hauteur de la balayeuse,
il est important de rassembler le matériel comme le
montre la fi gure 06.
Fixez Poignées en Nylon (8) et (26) comme le montre
la fi gure 06.
Figure 06
27
19
3
19
18
16
7
Figure 07
Assembler le matériel dans le Panneau 07 à la barre
de remorquage droite (3) comme le montre la fi gure
07. Serrez à fond.
