1009725-A 14.
34
6
24
15
38
25
5
A

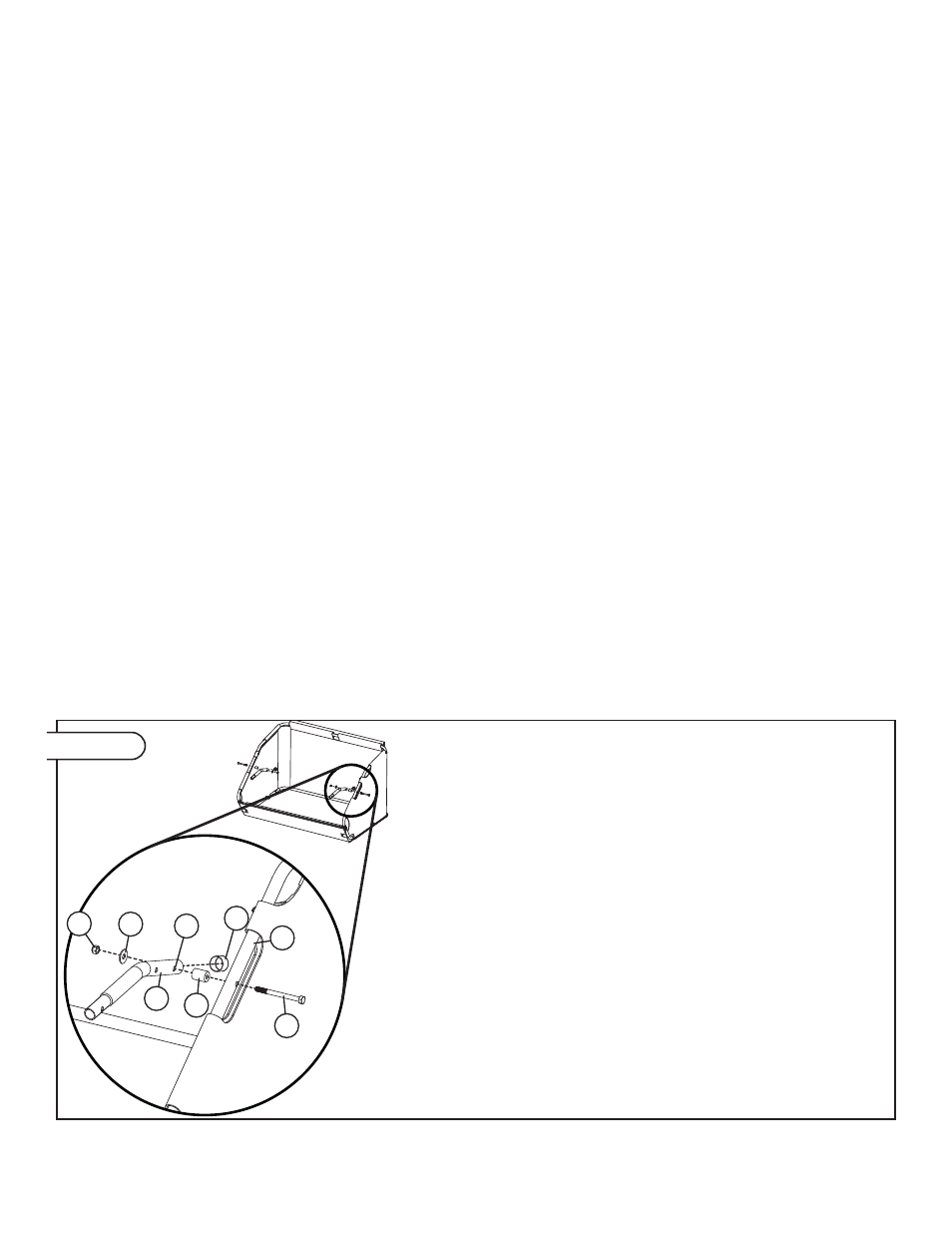

En utilisant le matériel dans le Panneau 11, fi xer les
montures du panier (5) aux tubes latéraux supérieurs (38)
comme le montre la fi gure 11. S’assurer que le trou proche
de l’extrémité du tube latéral supérieur (A) est utilisé comme
il est indiqué.
Remarque: Serrer complètement le contre-écrou en nylon
(25) et puis desserrer suffi samment pour que la monture du
panier (5) pivote librement.
Fixer les caps en Vinyle (24) sur les montures du panier (5),
comme illustré.
Figure 11
ASSEMBLAGE
================================================================================================
