1009725-A 12.
70 66
38
69
38
67
Localisez et alignez les trous du tube supérieur
arrière (66) avec ceux des tubes latéraux (38).
Localisez et alignez les trous du tube inférieur arrière
(66) avec ceux des tubes du bas (69).
Installez-vous sur le plancher du bac. Insérez les
extrémités des tiges flexibles (70) dans les trous du
bas alignés à l’étape a. Soulevez le tube supérieur
arrière (66) et insérez les autres extrémités des tiges
flexibles (70) dans les trous du haut.
Veuillez prendre note que vous devez porter des
lunettes de protection lors de cette étape ainsi que
des gants car l’installation des tiges flexibles
nécessite d’exercer une certaine force. Après leur
installation, les tiges flexibles seront légèrement
recourbées.
ASSEMBLAGE
================================================================================================
67
17
38
22
69
38
40
40
22
69
17

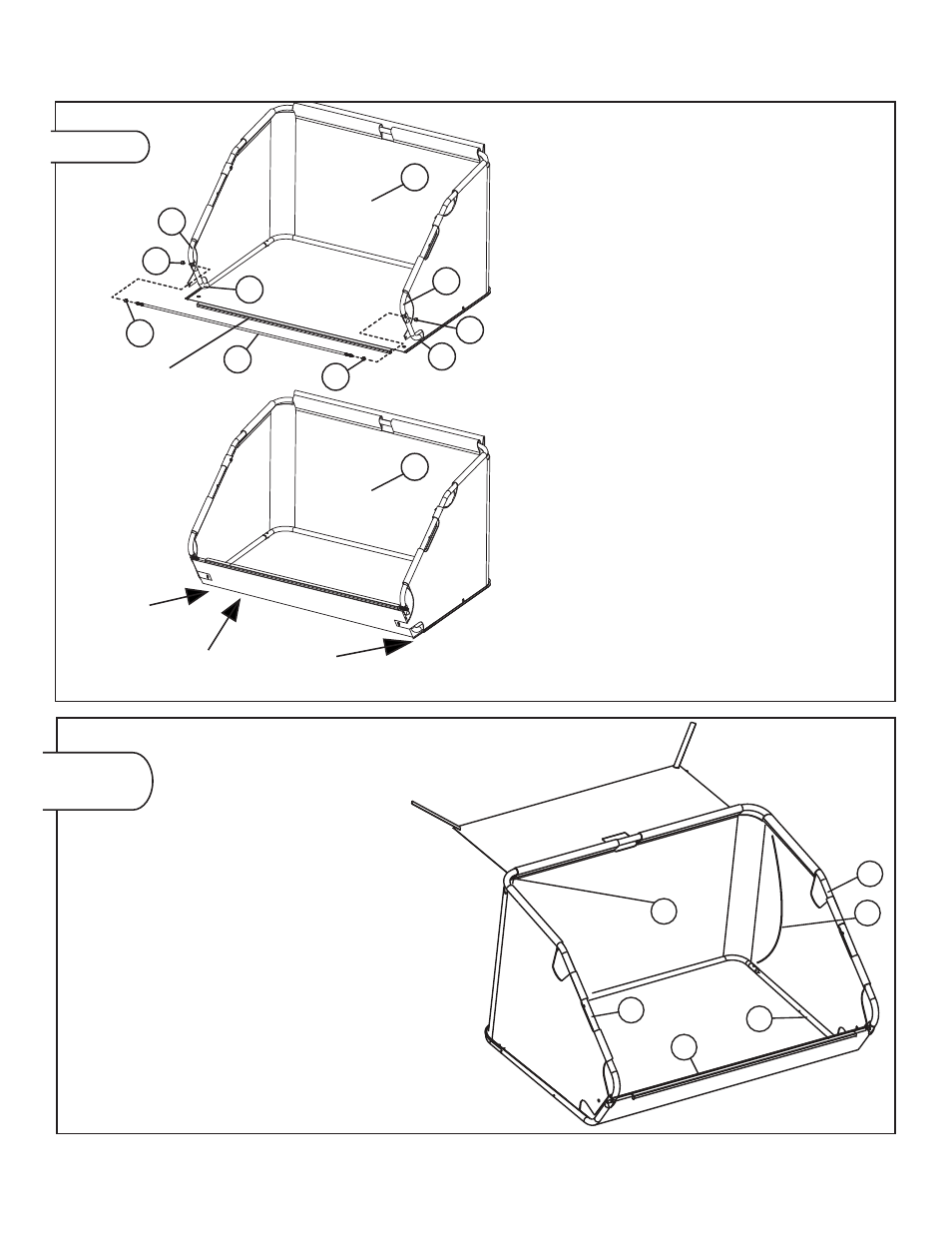

Figure 09
Figure10
Chaine “J”
Fixer
Accrocher
Fixer
En utilisant le matériel dans le Panneau 10, fixer un écrou
3/8” (17) sur chaque extrémité de la tige de butée du panier
(67) jusqu’à ce qu’il soit à peu près au centre des fils.
Monter chaque extrémité de la tige de butée du panier (67)
à travers les trous sur le front des tubes latéraux supérieurs
(38) et les tubes latéraux inférieures (69).
En utilisant le matériel restant dans le Panneau 10, fixer un
Ecrou 3/8 “Contre-écrou en Nylon (22) sur chaque extrémité
de la tige de butée du panier (67). Serrer le Contre-écrou
(22) jusqu’à ce que la tige de butée du panier(67) soit
alignée avec le haut de l’Ecrou (22).
Remarque: Maintenez la tige de butée du panier(67) avec
une pince pendant le serrage des Contre-écrous (22).
Les tubes latéraux supérieurs et inférieurs doivent être pris
au piège entre l’écrou (17) et le Contre-écrou (22) sur la tige
de butée du panier(67), sans trop pour laisser pivoter
librement. Si les tubes ne pivotent pas librement, desserrer
l’écrou (17).
Tirez vers le haut par le fond du panier (40) à partir de la
chaine “J” et accrocher la chaine “J” sur la tige de butée du
panier (67).
Fixez les rabats latéraux du panier (40) inférieurs comme
indiqué. Remarque: Les Rabats doivent être à l’extérieur des
tubes latéraux inférieurs (69) après l’assemblage.
