TRIPLIX™ (TRC8022)
PAGE 34
Chapitre 5 : DESCRIPTION DE L'ÉCRAN LCD
5-1. INTRODUCTION
L'écran LCD est composé de 2 modes : le mode ÉTAT et le mode RÉGLAGE.
• Le MODE ÉTAT indique l'état des entrées sélectionnées et de la sortie.
• Le MODE RÉGLAGE permet de sélectionner et d'ajuster les paramètres.
5-2. TOUCHES DE CONTRÔLE
L'écran LCD est contrôlé par 3 boutons:
 CONTROL : Tournez ce bouton pour naviguer dans les menus de l’écran LCD.
EXIT MENU : • A partir du MODE ÉTAT, permet d’afficher les menus de réglages.
• A partir des MODE RÉGLAGE permet de :
- revenir au menu précédant,
- revenir au MODE ÉTAT (appuyez plusieurs fois),
- revenir sans valider votre sélection
ENTER : • A partir du MODE ÉTAT, permet d'afficher le dernier menu consulté.
• A partir du MODE RÉGLAGE, permet de valider la sélection affichée sur l’écran LCD.
NOTE: Lorsque vous entrez dans le MODE RÉGLAGE, l’écran LCD affichera le MODE ÉTAT après 60 secondes
d’inactivité des boutons de la face avant.

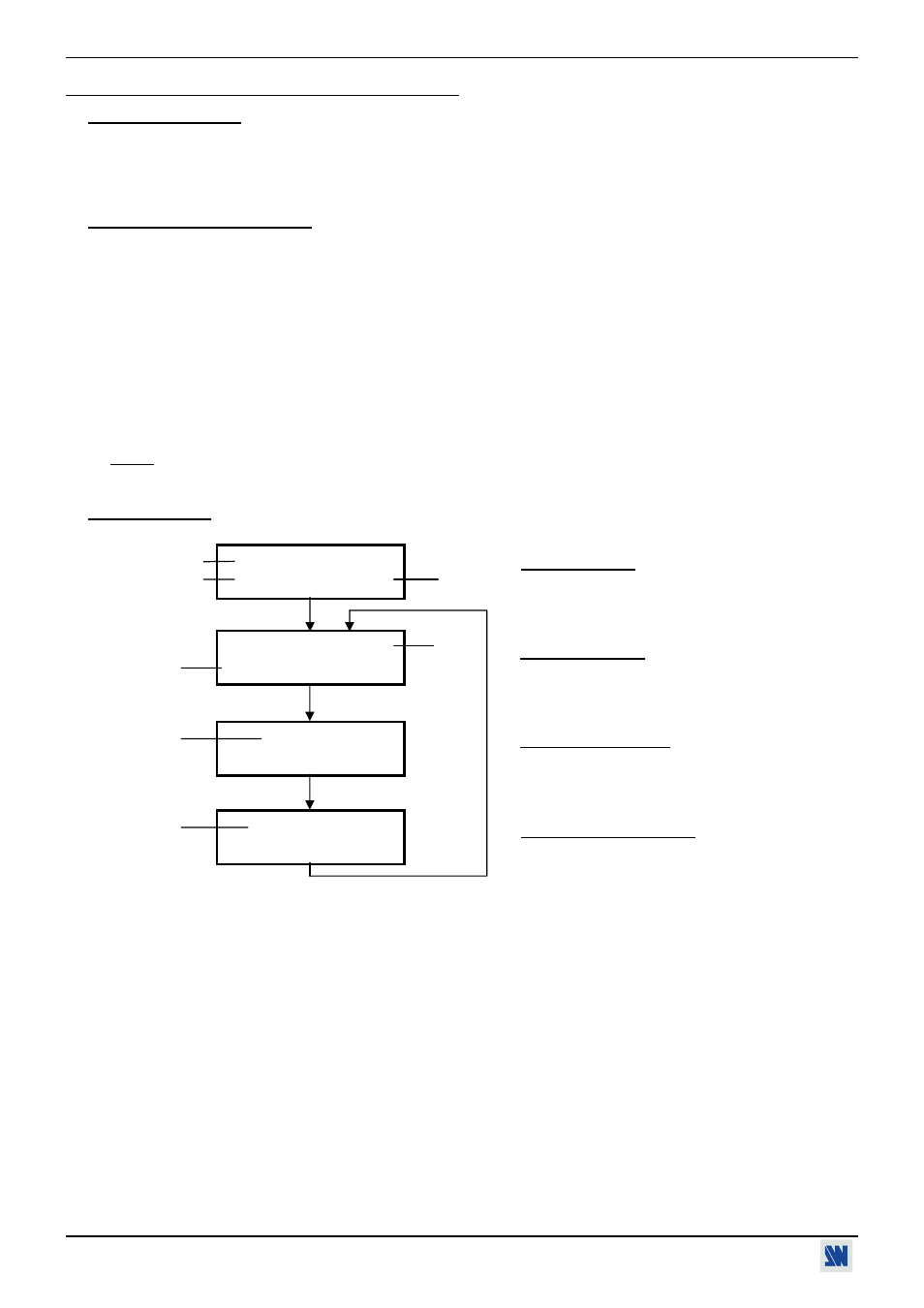

5-3. MODE ÉTAT
Lorsque vous allumez votre TRIPLIX ™ , l'écran LCD affiche le nom du produit et les états comme ci-dessous:
c VERSION DU PRODUIT
d FORMAT DE SORTIE
e MODE DE SYNCHRONISATION
f ENTRÉE SÉLECTIONNÉE
g ENTRÉE PRÉ SÉLECTIONNÉE
g
f
e
NOM DU PRODUIT
MODÈLE
PREVIEW = 5
SXGA 64K / 60Hz
MAIN = 3
XGA 40.6K / 60Hz
OUTPUT XGA
internal rate
60Hz
TRIPLIX
TRC8022 V_._
ÉTAT DU PRODUIT
ÉTAT DE LA SORTIE
ÉTAT DE LA SÉLECTION
ÉTAT DE LA PRÉSÉLECTION
c
d
