Chapitre 2 : description technique – Analog Way TripliX - TRC8022 Manuel d'utilisation
Page 30
TRIPLIX™ (TRC8022)
PAGE 30
Chapitre 2 : DESCRIPTION TECHNIQUE

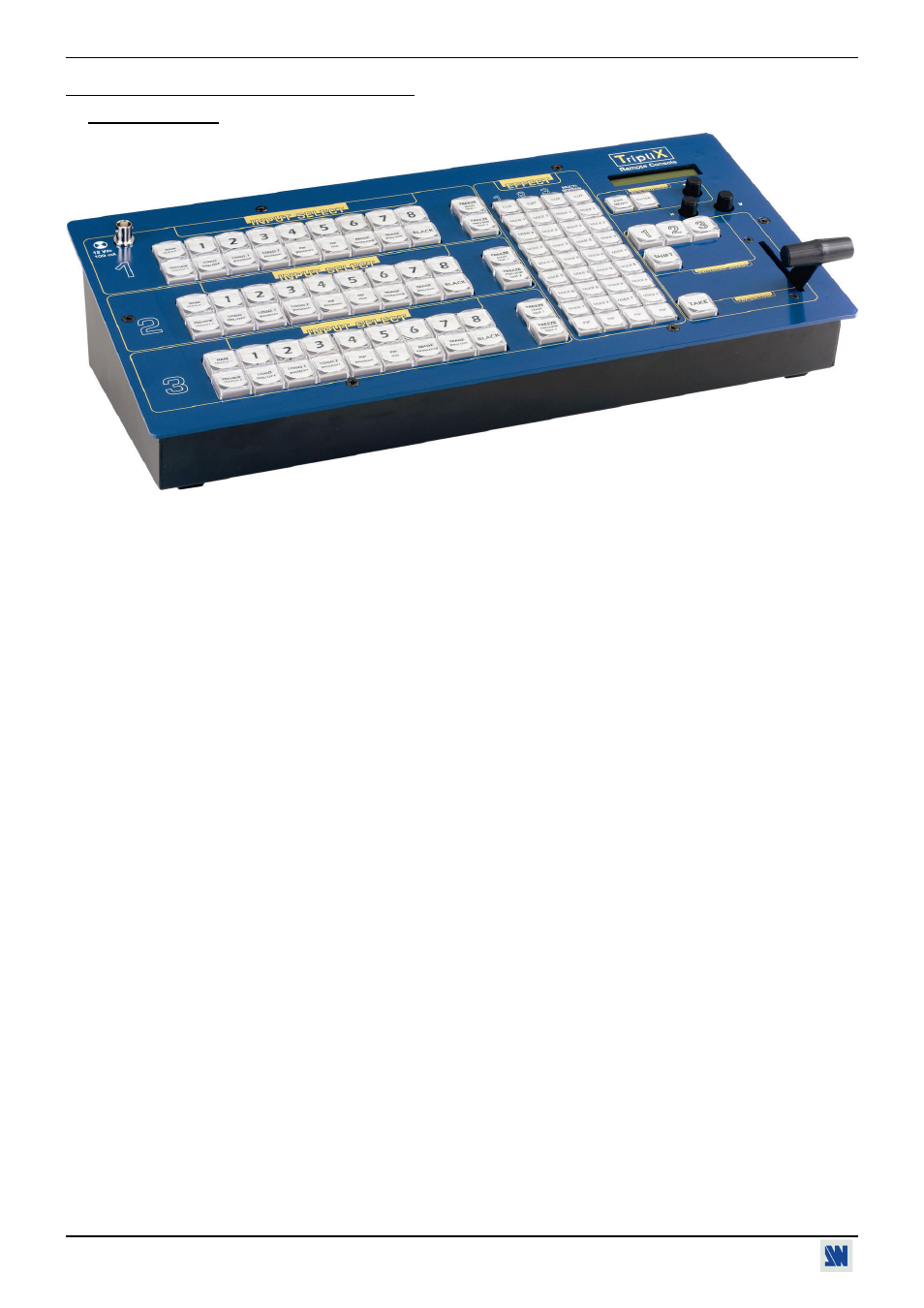

2-1. FACE AVANT
1
:
Touches de sélection des entrées et des réglages du switcher n°
1.
2
:
Touches de sélection des entrées et des réglages du switcher n°
2.
3
:
Touches de sélection des entrées et des réglages du switcher n°
3.
1 à 8:
Touches de sélection des entrées.
LOGO ON/OFF:
Permet de faire apparaître/disparaître les logos de l'entrée sélectionnée.
LOGO 1 POSITION:
Réglage de la position (Horizontale et Verticale) du logo 1. Réglez avec H & V.
LOGO 2 POSITION:
Réglage de la position (Horizontale et Verticale) du logo 2. Réglez avec H & V.
IMAGE CENTERING:
Positionne automatiquement la source sélectionnée dans la mire de cadrage (test
pattern).
IMAGE POS. / SIZE:
Réglage de la position et de la taille de l'image.
• Premier appui: position. Réglez avec H & V.
• Deuxième appui: taille. Réglez avec H & V.
PIP POS. / SIZE:
Réglage de la position et de la taille du PIP.
• Premier appui: position. Réglez avec H & V.
• Deuxième appui: taille. Réglez avec H & V.
BLACK:
Sélection d'un écran noir.
FREEZE MAIN/OUT1:
Permet de geler l'image de la sortie MAIN.
FREEZE PREVIEW/OUT2: Permet de geler l'image de la sortie PREVIEW.
EFFECT:
Touches de sélection des effets. La touche USER permet de mémoriser pour tous les
switchers, un effet avec tous ses paramètres.
1
:
Touches d'effet du switcher
1.
2
:
Touches d'effet du switcher
2.
3
:
Touches d'effet du switcher
3.
Multi-effect:
Touches d'effet pour application multi écran.
