RÉGLAGES
RÉGLAGE DE L’INDICATEUR ET DES BUTÉES
DE BISEAU À 0
O OU 45O (ÉQUERRAGE DE LA
LAME)
Voir la figure 38.
Les réglages de l'inclinaison de la scie ont été établis à l'usine
et à moins de dommages lors de l'expédition, aucun autre
réglage ne devrait être nécessaire lors du montage. Après
un usage prolongé, il peut être nécessaire de le vérifier.

Débrancher la scie.
 Si la lame n’est pas parfaitement verticale (0°) desserrer
les écrous du boulon de butée de l’intérieur du bâti,
positionner la lame et resserrer les écrous. Voir le détail
de la figure 38.
 Déverrouiller le levier de verrouillage de biseau.
 Tournez la volante de réglage de biseau jusqu'à la lame se
trouve à l’extrême gauche. Verrouillez l’angle d’inclinaison
en poussant le levier de verrouillage vers la gauche.
 Si la lame n’est pas parfaitement à 45°, desserrer les écrous
du boulon de butée de l’intérieur du bâti, ajuster le boulon
et resserrer l’écrou. Voir le détail de la figure 38.
 Faites une coupe d'essai.
RÉGLAGE DU GUIDE D’ONGLET
Voir la figure 39.
Le guide d’onglet peut être réglé à 0˚ et plus ou moins 45˚ au
moyen de son axe de blocage et de ses vis d’arrêt.
REMARQUE : Le guide d’onglet permet d’effectuer des
coupes en biais de grande précision. Il est recommandé
d’effectuer des coupes d’essai lorsque les tolérances sont
réduites.

Desserrer le bouton et tirer sur l’axe de blocage pour faire
tourner le guide d’onglet au-delà des vis d’arrêt.
 Desserrer l’écrou de la vis d’arrêt à 0° se trouvant au
niveau de l’axe de blocage avec une clé de 5/16 po
(8 mm).
 Placer une équerre contre la tige d’indicateur d’onglet et
la base du guide d’onglet.
 Si la tige n’est pas d’équerre, desserrer le bouton, ajuster
la tige et resserrer le bouton.
 Régler la vis d’arrêt à 0° de manière à ce qu’elle contacte
l’axe de blocage.
 Régler les vis d’arrêt à plus et moins 45˚ au moyen d’une
équerre à 45˚, selon les instructions ci-dessus.
LEVIER DE
VERROUILLAGE
DE BISEAU
VOLANTE DE
RÉGLAGE DE
BISEAU
L’INDICATEUR
DE BISEAU
ECROUS
BOULONS

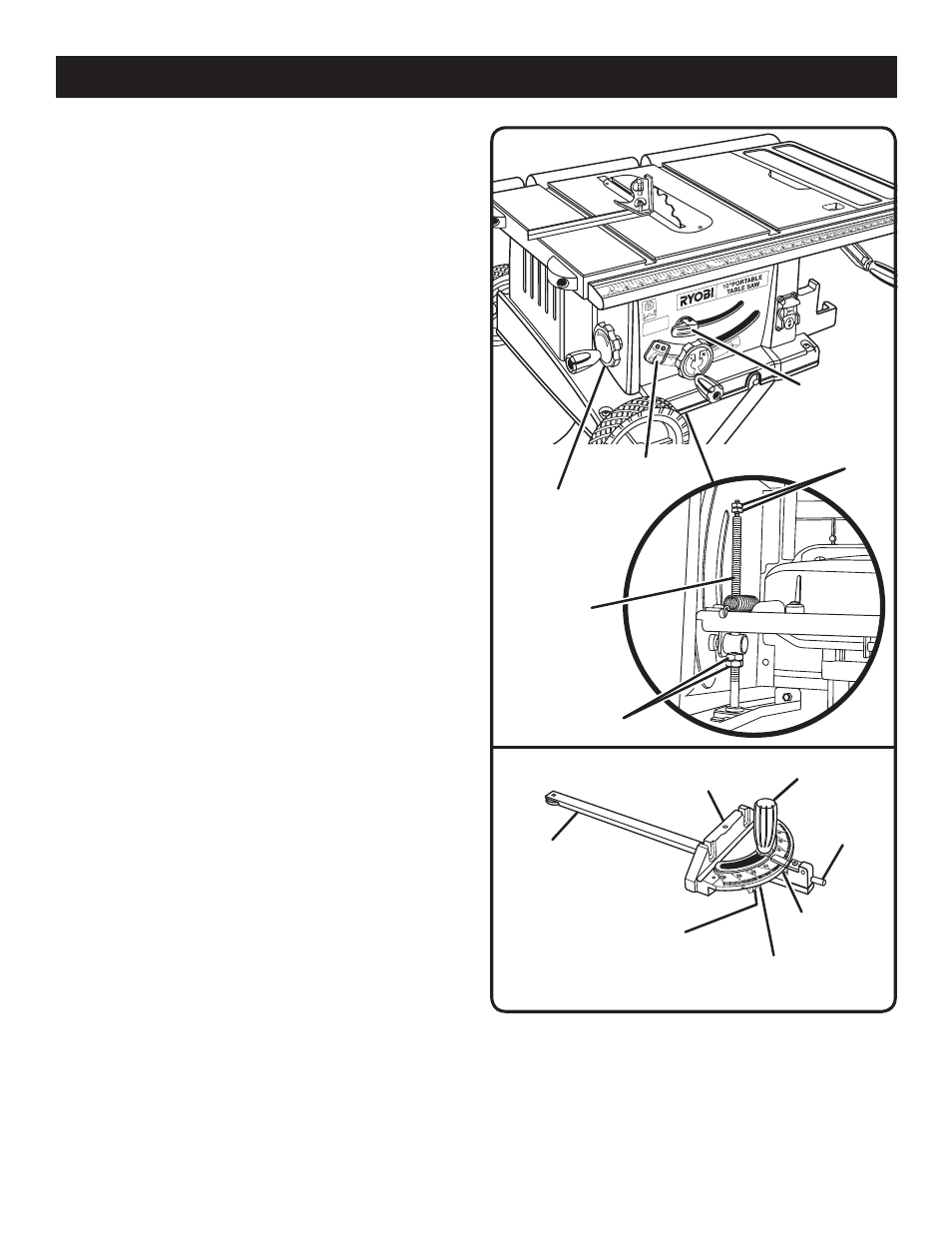

Fig. 38
