CARACTÉRISTIQUES
Alimentation ........... 120 volts, 60 Hz, c.a. seulement, 15 A
Vitesse à vide .........................................4 800 r/min (RPM)
Poids net ................................................. 40,7 kg (89.73 lb)
FICHE TECHNIQUE
Diamètre de la lame ................................. 254 mm (10 po)
Axe de lame ............................................... 16 mm (5/8 po)
Profondeur de coupe à 0
° ......................92 mm (3-5/8 po)
Profondeur de coupe à 45 ° .................63,5 mm ( 2-1/2 po)

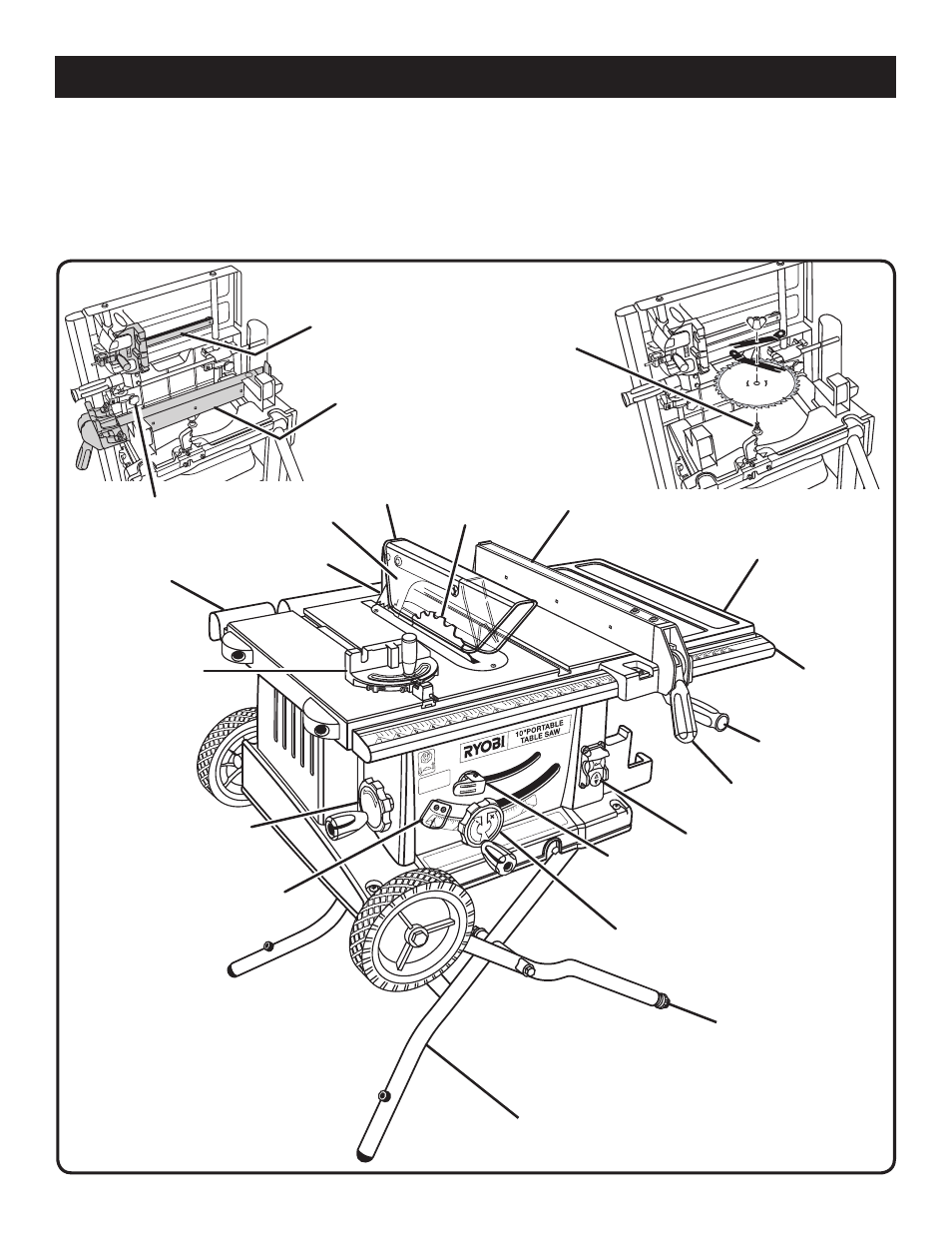

Fig. 2
GUIDE LONGITUDINAL
COMMUTATEUR
PIED DU STAND
MANETTE DE
VERROUILLAGE DU GUIDE
LONGITUDINAL
RALLONGE COULISSANTE
DE TABLE
LAME
GRIFFES
ANTI-REBOND
VOLANTE DE RÉGLAGE
DE HAUTEUR
LEVIER DE VERROUILLAGE
DE LA COUPE EN BISEAU
VOLANTE DE RÉGLAGE
DE BISEAU
ENSEMBLE DE
PROTÈGE - LAME
RAIL
AVANT
PIED
RÉGLABLE
SUPPORT
DE SORTIE
COUTEAU
DIVISEUR
MANETTE
D’INCLINAISON
DE TABLE
INDICATEUR
DE BISEAU
RANGEMENT DE
CLÉ ET DE LAME
RANGEMENT DE
GUIDE D’ONGLET
RANGEMENT DE GUIDE
LONGITUDINAL
LES BOUTONS DE
LA RALLONGE
GUIDE
D’ONGLET
