PLAQUE À GORGE
POUR INCLINER LA LAME,
POUSSER LE LEVIER DE
VERROUILLAGE DE LA COUPE
EN BISEAU VERS LA DROITE
ET TOURNER VOLANTE DE
RÉGLAGE DE BISEAU
POUR VERROUILLER
L'INCLINAISON DE LA LAME,
POUSSER LE LEVIER DE
VERROUILLAGE DE LA COUPE
EN BISEAU VERS LA GAUCHE
Fig. 37
PROTÈGE-LAME
VOLANTE DE RÉGLAGE
DE BISEAU
POUR ABAISSER LA LAME, POUSSER
LE LEVIER DE VERROUILLAGE DE LA
COUPE EN BISEAU VERS LA GAUCHE
ET TOURNER LA VOLANT DE RÉGLAGE
DE HAUTEUR VERS LA DROITE
POUR RELEVER LA LAME, POUSSER
LE LEVIER DE VERROUILLAGE DE LA
COUPE EN BISEAU VERS LA GAUCHE
ET TOURNER LA VOLANT DE RÉGLAGE
DE HAUTEUR VERS LA GAUCHE
Fig. 35
LEVIER DE
VERROUILLAGE
DE LA COUPE EN
BISEAU
RÉGLAGES
AVERTISSEMENT :
Avant d’effectuer tout réglage, s’assurer que l’outil est
débranché. Le non respect de cet avertissement pourrait
entraîner des blessures graves.
Cette scie à table a été réglée en usine pour effectuer
des coupes très précises. Toutefois, certains composants
peuvent avoir été désalignés pendant le transport. En outre,
après un certain temps des réglages s’avéreront probable-
ment nécessaires, du fait de l’usure.
Pour éviter des ajustements inutiles, il est bon de
vérifier les réglages soigneusement au moyen d’une équerre
de charpentier et de pratiquer des coupes d’essais sur des
chutes, avant de travailler sur une bonne pièce. Ne procéder
à aucun réglage avant d’avoir effectué des vérifications avec
une équerre et exécuté des coupes d’essai, pour s’assurer
que des réglages sont nécessaires.

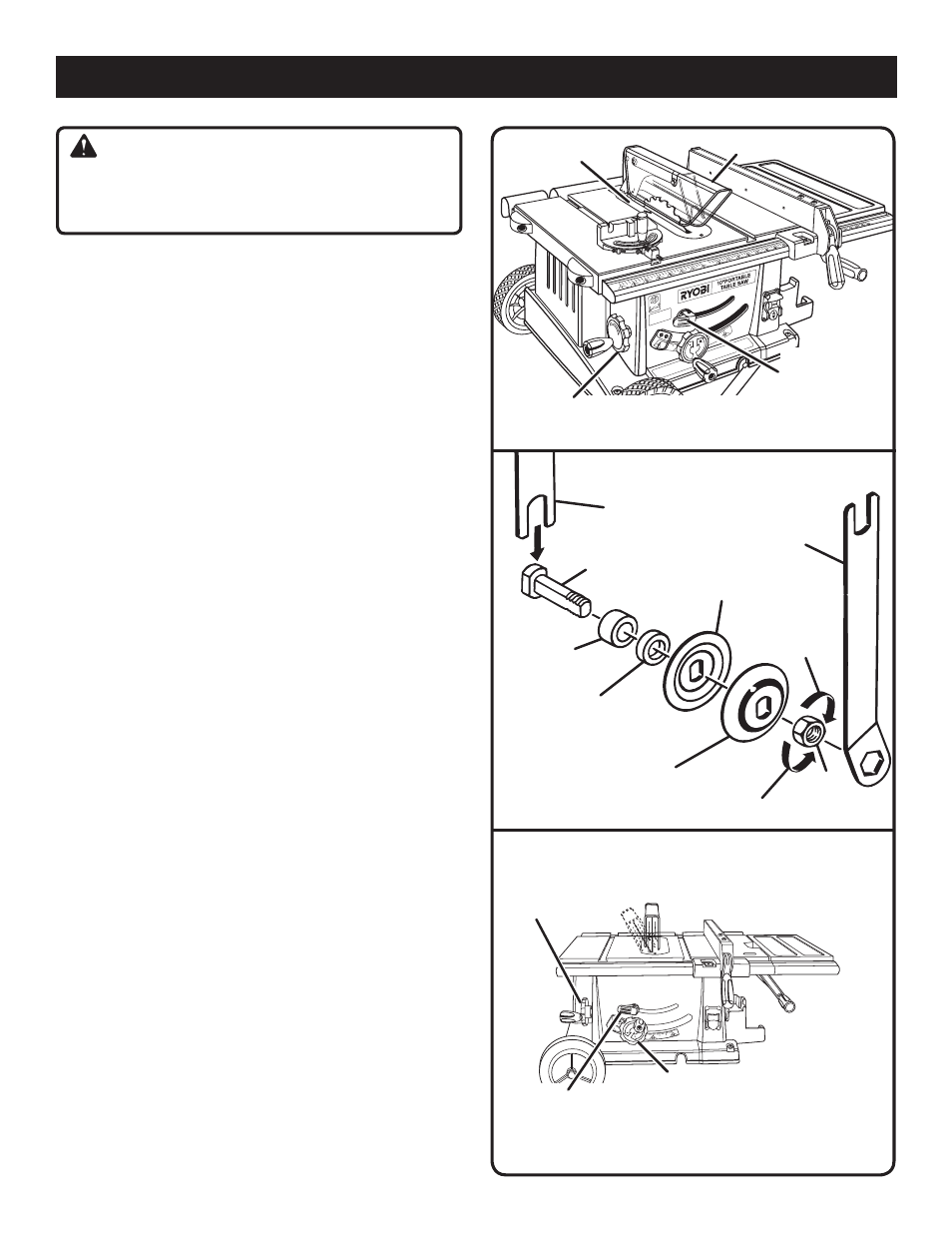

REMPLACEMENT DE LA LAME
Voir les figures 35 - 37.

Débrancher la scie.
 Abaisser la lame, relever la garde et retirer la plaque de
gorge.
 S’assurer que le levier de verrouillage de biseau est
poussé à fond vers la gauche. Relevez la lame jusqu'à
la hauteur maximale en tournant vers la droite la volante
de réglage de hauteur.
 En vous servant de la clé hex., placez l'extrémité plate
ouverte sur les méplats de l'arbre, comme l'illustre la figure.
Mettez la clé hex. sur l'écrou d'arbre, et, en tenant bien les
deux clés, tirez la grande clé vers l'avant de la machine
pour desserrer et poussez-la pour serrer. Assurez-vous
que l'écrou d'arbre est bien serré. Ne serrez pas trop.
REMARQUE : Le sens du filetage de l’écrou d’axe est à
droite.
 Enlevez la joue extérieure de l'arbre puis retirez la lame.
Assurez-vous que la joue intérieure et les deux entretoises
se trouvent bien contre l'épaulement de l'arbre.
 Placer la lame sur l’axe (pour qu’elle fonctionne
correctement, ses dents doivent être orientées vers le
bas et l’avant de la scie).
 Installer la rondelle extérieure et écrou d'arbre sur l’axe
d’entraînement. Serrer fermement.
 Faire tourner la lame à la main pour s’assurer qu’elle
fonctionne librement.
 Vérifiez le couteau diviseur et réglez-le au besoin.
 Abaisser la lame et remettre la plaque à gorge en place.
REMARQUE : Serrer fermement les vis de la plaque à
gorge. Ne pas laisser la plaque à gorge bomber au-dessus
de la surface de la table.
POUR
DESSERRER
REMARQUE : PLACER LA LAME ENTRE LES
JOUES INTÉRIEURE ET EXTÉRIEURE
ARBRE
GROSSE
ENTRETOISE
RONDELLLE
INTÉRIEURE
ÉCROU
D'ARBRE
RONDELLLE
EXTÉRIEURE
POUR
SERRER
PETITE
ENTRETOISE
Fig. 36
PETITE
CLÉ HEX.
GRANDE
CLÉ HEX.
