Page 15
ASSEMBLAGE
ASSEMBLAGE DES ROUES ET DES
CHAPEAUX MOYEUX

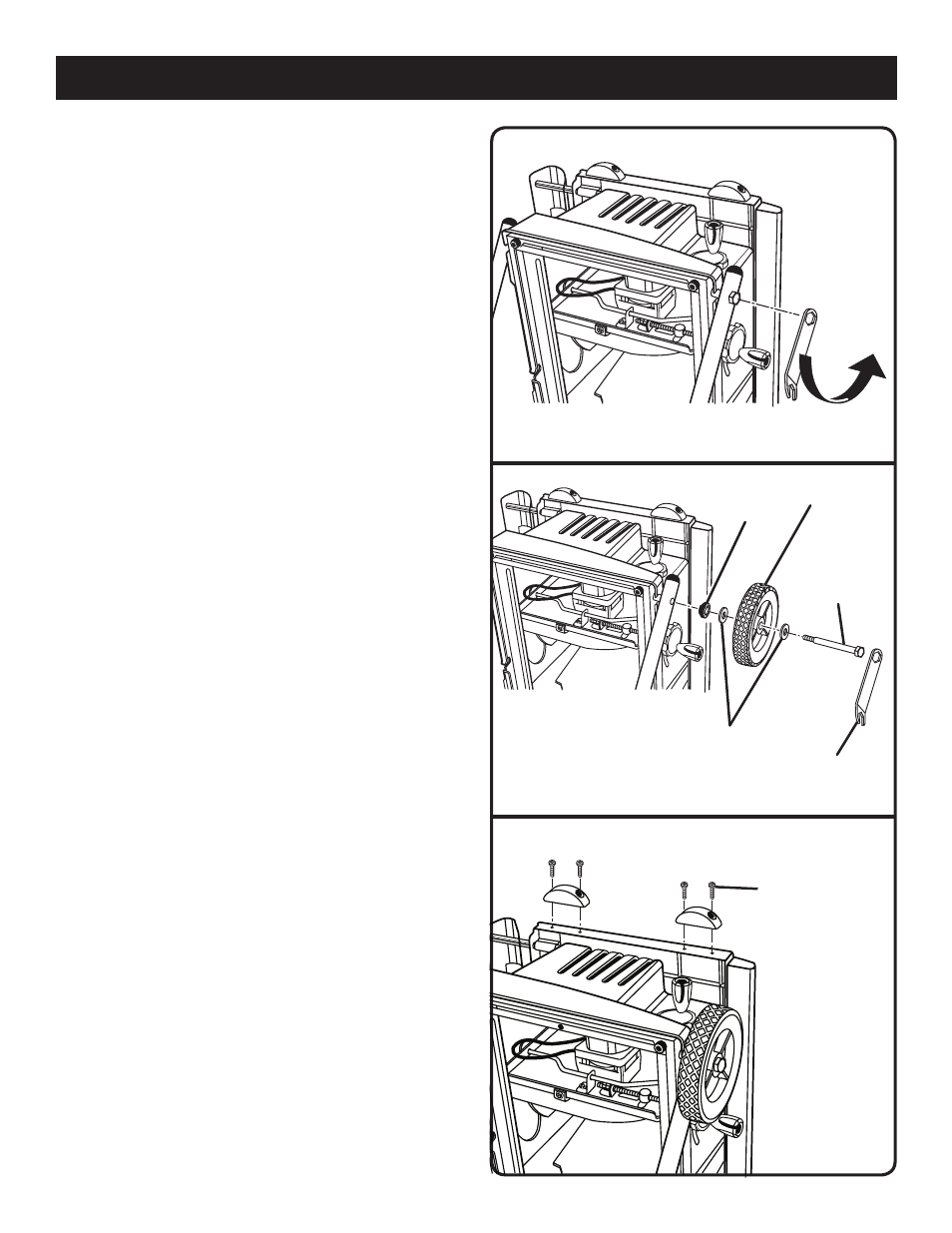

Voir les figures 6 - 7.
� Sortir les pièces de quincaillerie ci-dessous du sachet :
2 roulettes
4 rondelles plates
2 d’écartement
2 boulons à épaulement
� Basculer la scie sur son côté.
� Desserrer les vis de chaque côté de scie à table en les
tournant vers la droite. Voir la figure 6.
 REMARQUE : Pour empêcher pied du stand de glisser
au travers de glisser de la tête le cadre, ne pas retirer les
deux vis en même temps.
� Installer une roulette, deux rondelles et une d’écartement
sur le boulon à épaulement, dans l’ordre suivant : rondelle,
roulette, rondelle, d’écartement.
� Installer l’ensemble boulon, roulette, rondelles et
d’écartement sur pied du stand et cadre. Serrer ferme-
ment.
REMARQUE : Si les roulettes sont retirées les boulons courts
de la pied du stand doivent être conservés pour utilisation
ultérieure. Les deux côtés de l’essieu doivent toujours être
munis des boulons pour assurer la sécurité d’utilisation.
ASSEMBLAGE DES BUTOIRS
Voir la figure 8.

Placer la scie à table sur le côté, comme illustré à la
figure 8.
 Aligner les trous des butoirs sur ceux du côté de la
scie.
 Assujettir les butoirs à l'aide des vis fournies.
Fig. 6
Fig. 7
ROULETTE
RONDELLE
BOULON À
ÉPAULEMENT
CLÉ
Fig. 8
VIS
D’ÉCARTEMENT
