Page 23
FONCTIONNEMENT
ALIGNEMENT (MISE EN PARALLÈLE) DE LA
LAME SUR LA RAINURE DU RAPPORTEUR

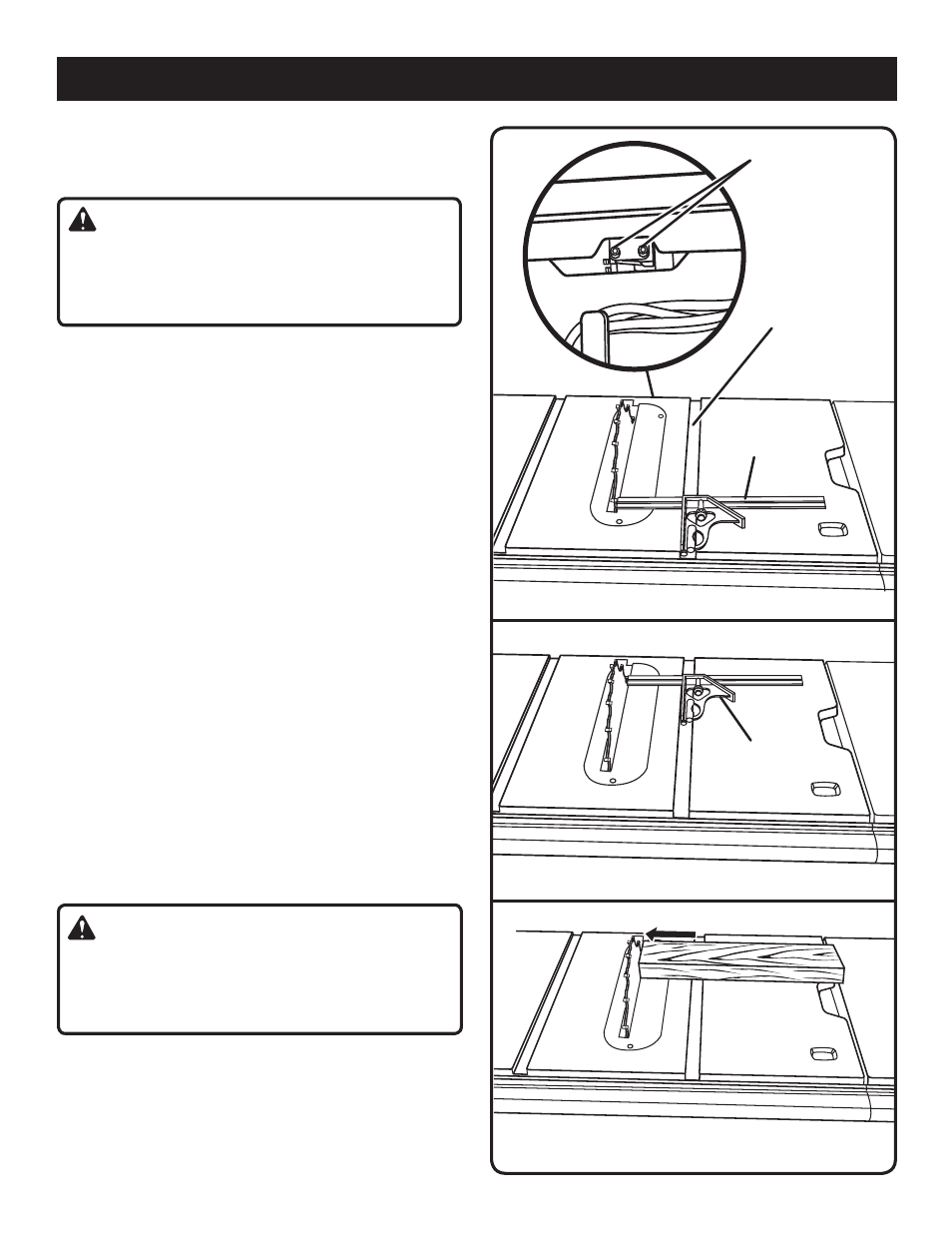

Voir les figures 28 - 30.
AVERTISSEMENT :
La lame doit être parallèle à la fente du rapporteur d’angle
afin que la lame ne se coince pas dans le bois, causant
un rebond. L’utilisation d’un outil dont certaines pièces
manquent peut entraîner des blessures graves.
Ne desserrer aucune vis pour effectuer ce réglage avant
d’avoir vérifié le parallélisme avec une équerre et d’avoir
effectué des coupes d’essai pour déterminer si un réglage
est nécessaire. Une fois les vis desserrées, le réglage est
nécessaire.

Débrancher la scie.
 Relever la garde de lame. Relever la lame complètement
au moyen du volant de réglage de hauteur.
 Tracer un repère sur l’une des dents de l’avant de la lame.
Placer une équerre contre la rainure du rapporteur d’onglet,
comme illustré à la figure 25. Mesurer la distance entre
l’équerre et la rainure du rapporteur droite.
 Retourner la lame, de façon à ce que le repère se trouve
à l’arrière.
 Placer l’équerre à l’arrière et mesurer de nouveau la
distance entre l’équerre et la rainure de droite. Si les deux
mesures sont identiques, la lame est parallèle à la rainure
du rapporteur.
 Si elles sont différentes, desserrer les vis de l’arrière de
la table au moyen d’une clé hexagonale de 4 mm.
 Si l’arrière de la lame était trop éloigné de la rainure du
rapporteur, placer un morceau de bois sur le côté gauche
de la lame et pousser jusqu’à ce que la lame soit parallèle
à la rainure. Resserrer les vis.
 Si l’arrière de la lame était trop proche de la rainure du
rapporteur, placer un morceau de bois sur le côté droit de
la lame et pousser jusqu’à ce que la lame soit parallèle à
la rainure. Resserrer les vis.
AVERTISSEMENT :
Pour réduire les risques de blessures causées par un
rebond, aligner le guide longitudinal après tout réglage
de la lame. Toujours vérifier que le guide longitudinal est
parallèle à la lame avant de commencer une coupe.
ÉQUERRE
COMBINÉE
VIS
ÉQUERRE
COMBINÉE
RAINURE DU
RAPPORTEUR
DROITE
LAME TROP PROCHE DE LA RAINURE
Fig. 30
Fig. 26
Fig. 25
