Ryobi BTS20R-1 - Manuel (Page 18)

Page 18
INSTALLATION DU PROTÈGE - LAME

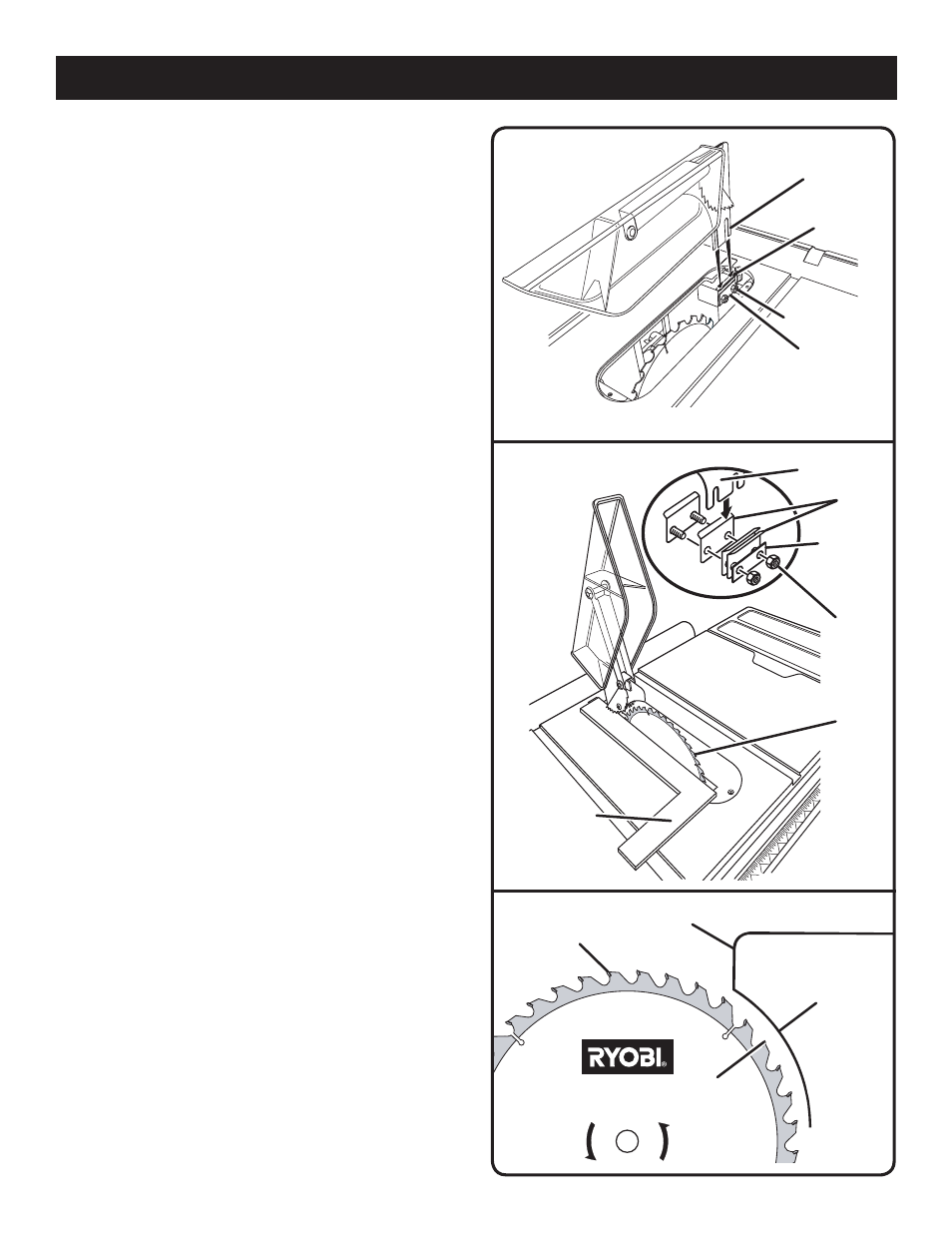

Voir la figure 13.

Abaisser la lame en tournant vers la droite de le volant de
réglage de hauteur.
 En vous servant de la petite clé., installez le ensemble de
protège-lame en desserrant suffisamment les deux écrous
hex. pour glisser le couteau diviseur vers le bas entre les
cales. Assurez-vous que le couteau diviseur a un jeu de 3
mm (1/8 po) par rapport à la lame.
 Alignez correctement la lame et le couteau diviseur, comme
décrit au dessous. Serrez bien les écrous convenablement
aligné.
POUR CONTRÔLER, REMPLACER OU
RÉGLER LE PROTÈGE - LAME ET LE COUTEAU
DIVISEUR
Voir les figures 14 - 15.
Une installation correcte de l’ensemble de garde de lame
signifie que la lame de la scie et le couteau diviseurs sont en
alignement. TOUJOURS aligner le couteau diviseur sur la lame
avant de mettre la scie en marche.
Le couteau diviseur s'installe entre plusieurs cales qui peuvent
être déplacées selon les besoins pour centrer le couteau divi-
seur derrière la lame. Il est retenu à sa base par deux boulons
et écrous hex. Les boulons se trouvent dans des fentes qui
permettent un réglage d'avant en arrière.
Vérification de l’alignement du couteau diviseur :

Débrancher la scie, abaisser la lame et Retirer la plaque à
gorge.
 S’assurer que le levier de verrouillage de biseau est poussé
à fond vers la gauche. Tourner le volant de réglage de
hauteur / biseau pour déplacer la lame vers le haut.
 Relever les griffes antirebond et placer une équerre de char-
pentier ou une règle contre la lame et le couteau diviseur.
 La lame et le couteau diviseur sont alignés quand l’équerre
de charpentier touche la lame et le couteau diviseur uni-
formément sans qu’il y ait d’espace.
Si le couteau diviseur et la lame de la scie ne sont pas
alignés, un réglage est nécessaire. Réglage :

Débrancher la scie, abaisser la lame et retirer la plaque à
gorge.
 Avec l'extrémité fermée de la petite clé, enlevez les deux
écrous à la base du couteau diviseur. Enlevez l'ensemble
de protège-lame.
 Retirer les cales afin d’aligner le couteau diviseur avec la
lame. Replacer le couteau diviseur entre les cales.
REMARQUE : Il peut être nécessaire de retirer les cales et
de les tourner dans le sens opposé.
 Vérifier de nouveau l’alignement en plaçant l’équerre de
charpentier contre la lame tel qu’expliqué plus haut.
 Ramenez la lame à l'angle et à la hauteur voulus. Abaisser
la lame, insérer la plaque à gorge, puis serrer fermement
sa vis de fixation.
REMARQUE : Les griffes anti-rebond doivent être au-dessus
de couteau diviseur avant de resserrer les vis de plaque à
gorge.
ASSEMBLAGE
NE PAS ENLEVER LES ÉCROUS HEX.
PLAQUE
DE MONTAGE
CALES
COUTEAU
DIVISEUR
ÉCROU HEX.
Fig. 13
Fig. 15
Fig. 14
LAME
COUTEAU DIVISEUR
3 mm
(1/8 po)
LAME
ÉCROU
HEX.
VIS DE
SERRAGE
CALES
COUTEAU
DIVISEUR
ÉQUERRE DE
CHARPENTIER
