Ryobi BTS20R-1 - Manuel (Page 17)

Page 17

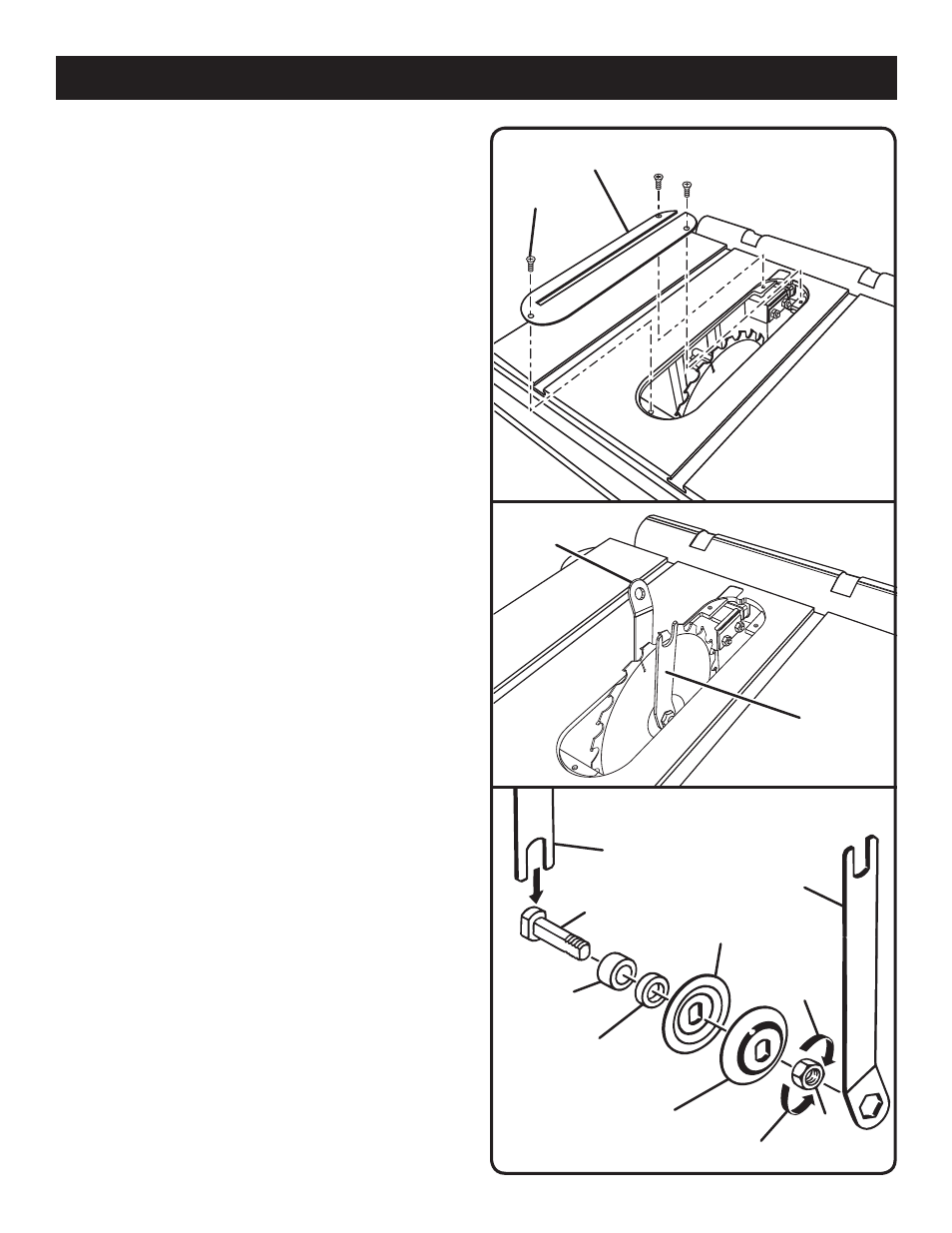

RETRAIT / REMPLACEMENT DE LA PLAQUE
À GORGE
Voir la figure 10.

Débrancher la scie.
 Abaisser la lame en tournant le volant de réglage de
hauteur vers la gauche.
 Desserrer les vis de la plaque à gorge.
 Retirer la plaque à gorge de la scie.
 Pour réinstaller la plaque à gorge, aligner ses trous sur
ceux de la table de la scie.
 Remettre les vis en place en veillant à ne pas trop les
serrer ce qui pourrait causer le voilage ou la déformation
de la plaque.
VÉRIFICATION DE L'INSTALLATION DE LA
LAME
Voir las figures 11 - 12.

Débrancher la scie.
 Retirez le passe-lame.
 Assurez-vous que le levier de verrouillage de la coupe en
biseau se blocage. Relevez l'arbre de la lame à la hauteur
maximum en tournant vers la gauche le volant de réglage
de hauteur.
 En vous servant de la clé hex., placez l'extrémité plate
ouverte sur les méplats de l'arbre, comme l'illustre la
figure. Mettez la clé hex. sur l'écrou d'arbre, et, en tenant
bien les deux clés, tirez la grande clé vers l'avant de la
machine pour desserrer et poussez-la pour serrer. As-
surez-vous que l'écrou d'arbre est bien serré. Ne serrez
pas trop.
REMARQUE : Le sens du filetage de l’axe est à droite.

Vérifiez tous les dégagements pour que la lame tourne
librement.
ASSEMBLAGE
VIS
Fig. 10
PLAQUE
À GORGE
Fig. 11
POUR
DESSERRER
REMARQUE : PLACER LA LAME ENTRE LES
JOUES INTÉRIEURE ET EXTÉRIEURE
ARBRE
GROSSE
ENTRETOISE
RONDELLLE
INTÉRIEURE
ÉCROU
D'ARBRE
RONDELLLE
EXTÉRIEURE
POUR
SERRER
PETITE
ENTRETOISE
GRANDE CLÉ
HEX.
PETITE CLÉ
HEX.
Fig. 12
CLÉ HEX.
CLÉ HEX.
