Page 27
FONCTIONNEMENT
COUPE D’ONGLET EN BISEAU (ONGLET
COMPOSÉ)
Il est recommandé de placer la pièce à conserver sur le
côté gauche de la lame et de faire des coupes d'essai sur
des chutes.
AVERTISSEMENT :
Assurez-vous que l'ensemble protège-lame est monté
en toute sécurité et fonctionne correctement pour éviter
de graves blessures.
 Enlevez le guide longitudinal en relevant le levier de
verrouillage.
 Déverrouiller le levier de verrouillage de biseau.
 Réglez l'angle de biseau à la position désirée.
 Verrouiller le levier de verrouillage de biseau.
 Réglez la profondeur de lame à la position correcte.
 Desserrez le bouton de blocage du rapporteur. Placez le
rapporteur à l’angle désiré et serrez le bouton de blocage.
 Mettre le commutateur d’alimentation en position ( ).
 Positionnez la pièce à plat sur la table, le bord étant de
niveau avec le guide d’onglet. Laissez la lame atteindre
sa pleine vitesse avant d'amener la pièce à la lame.
 Amener doucement la pièce et le rapporteur vers la lame.
Garder la pièce de niveau avec le rapporteur. Pousser le
rapporteur et la pièce vers la lame. Poussez doucement
le bord du bois qui entre en contact avec la lame pour
réduire les risques de blessure en cas de recul.
 Une fois la coupe terminée, arrêter la scie ( ). Attendre
l’arrêt complet de la lame pour retirer la pièce.
 Après arrêt complet de la lame, enlevez la chute.
COUPE NON TRAVERSANTE
Les coupes incomplètes peuvent être faites dans le sens du
fil (sciage en long) ou à contre-fil (en travers). Les coupes
incomplètes sont nécessaires pour exécuter des gorges,
des feuillures et des rainures.
REMARQUE : C'est le seul type de coupe qui est exécuté
sans le protège-lame. Assurez-vous de remonter le protège-
lame une fois ce type de coupe terminé.
Lisez également le paragraphe de ce manuel relatif au type
de coupe exécuté en plus de ce paragraphe concernant les
coupes incomplètes et les rainures. Par exemple, si votre
coupe incomplète est une coupe transversale rectiligne,
lisez et comprenez le paragraphe concernant les coupes
transversales rectilignes avant d'exécuter la coupe.

Débrancher la scie.
 Abaisser la lame et retirer les deux vis de fixation de la
plaque à gorge. Retirer la plaque à gorge.
 Desserrez les deux écrous hex. à la base du couteau
diviseur. N'enlevez pas les écrous hex. Enlevez
l'ensemble de protége-lame. Resserrez les deux écrous
hex. sur la base. Installez le passe-lame.
 Insérer la plaque à gorge, puis serrer fermement sa vis
de fixation.
 Relevez la lame à la bonne hauteur en tournant vers la
gauche la volante de réglage hauteur.
 La faire avancer sur la lame.
REMARQUE : Vérifiez soigneusement tous les réglages
et faites tourner la lame d'un tour complet pour vous
assurer que les jeux sont convenables avant de brancher
la scie.
 Utilisez toujours des bloc-poussoirs, des poussoirs et
des panneaux-peignes lors des copues incomplètes pour
éviter les blessures. Voir la figure 34.
AVERTISSEMENT :
Dans le cas d’une coupe non traversante, la lame est
couverte par la pièce pendant la plus grande partie de
la coupe. Faire attention à la lame exposée au début
et à la fin de chaque coupe afin d’éviter tout risque de
graves blessures corporelles.

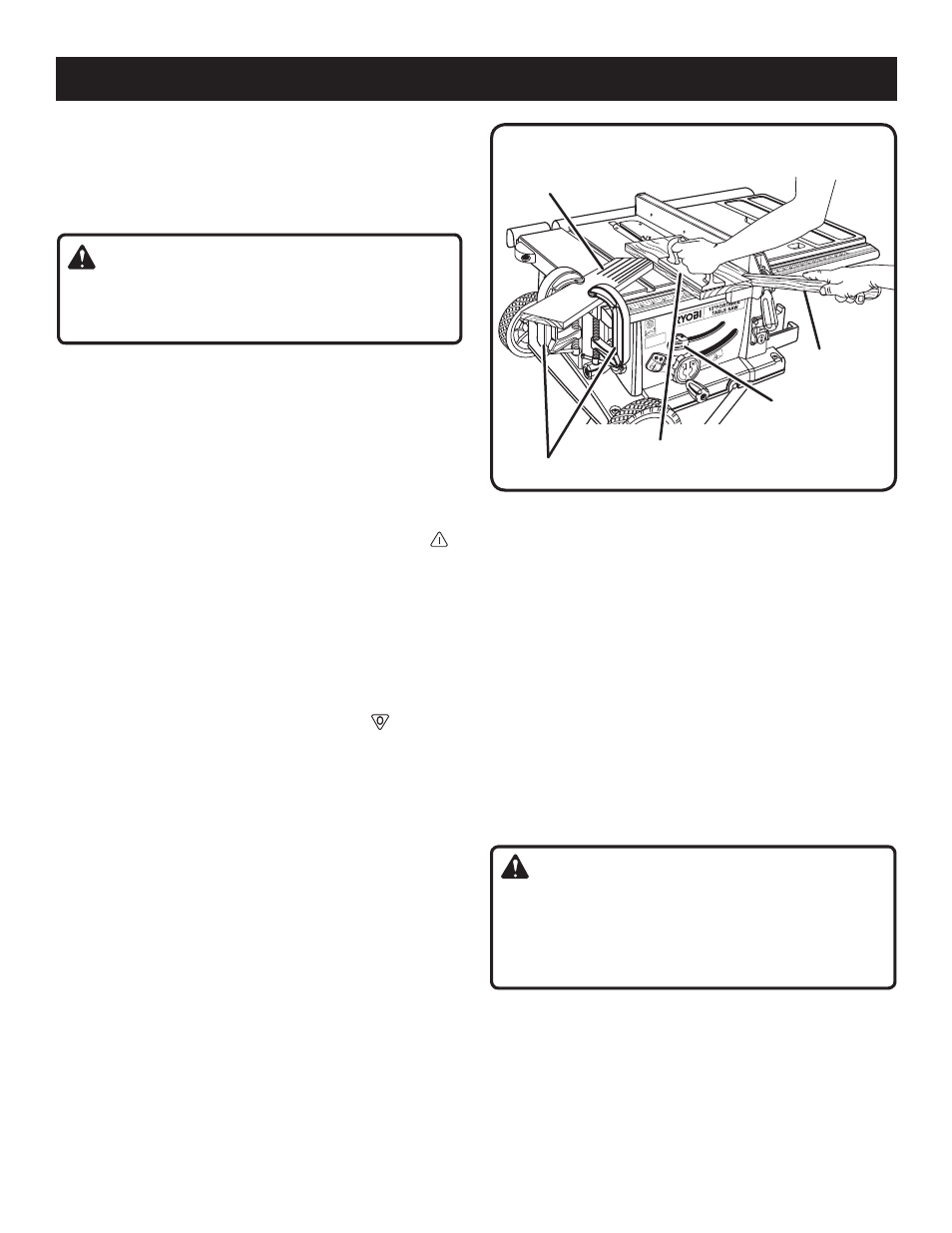

BLOCS-POUSSOIRS
Fig. 34
PANNEAUX-PEIGNES
POUSSOIRS
LEVIER DE
VERROUILLAGE
DE BISEAU
SERRE-JOINT
COUPE NON TRAVERSANTE
