Ryobi BTS20R-1 - Manuel (Page 22)

Page 22
FONCTIONNEMENT
UTILISATION DU GUIDE LONGITUDINAL

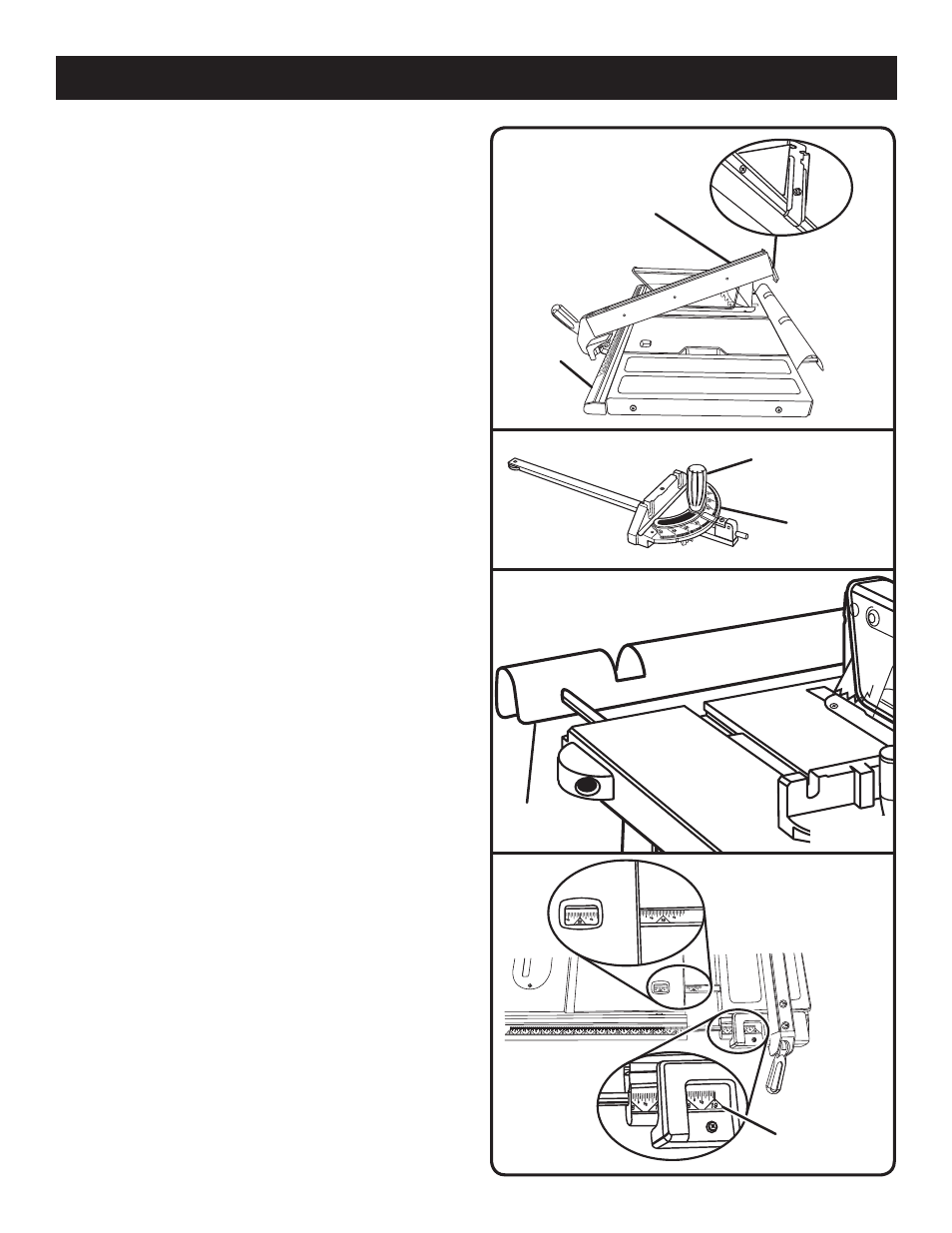

Voir la figure 21.

Placer le rebord l’avant du guide sur l’arrière rail et le
abaisser légèrement vers arrière.
 Abaisser l’extrémité arrière sur les surfaces de guide du
rail avant.
 Tirer le levier de verrouillage pour automatiquement aligner
et bloquer le guide.
S’assurer que le guide glisse librement. Si des réglages sont
nécessaires, voir
Vérification de l’alignement du guide lon-
gitudinal sur la lame à la section Réglages de ce manuel.
UTILISATION DU GUIDE D’ONGLET
Voir la figure 22.
Le guide d’onglet permet d’effectuer des coupes en biais de
grande précision. Il est recommandé d’effectuer des coupes
d’essai lorsque les tolérances sont réduites.
Il y a deux rainures de guide d’onglet, une de chaque
côté de la lame. Elle peuvent toutes deux être utilisées pour
les coupes transversales à 90°. Lors des coupes transver-
sales en biseau (lame inclinée par rapport à la table), le guide
d’onglet doit être placé dans la rainure de droite, de manière
à ce que la lame soit inclinée dans la direction opposée au
guide et à la main de l’opérateur.
Le guide d’onglet peut être tourné de 60° à droite ou à
gauche.

Desserrer le bouton de verrouillage.
 Le guide d’onglet étant inséré dans la gorge de la table,
le tourner sur l’angle désiré.
 Resserrer le bouton de verrouillage.
UTILISATION DU SUPPORT DE SORTIE
Voir la figure 23.
Le support de sortie coulisse pour mieux supporter les pièces
longues.

La scie étant à l’arrêt, se tenir derrière la table.
 Saisir le support de sortie à deux mains et le tirer pour
l’étendre à fond.
UTILISATION DE LA RALLONGE DE TABLE
COULISSANTE
Voir la figure 24.
Le support de sortie coulissant élargit la table pour mieux
supporter les pièces longues.

Set Régler le guide le guide longitudinal sur 482,6 mm (19 po).
 Desserrer les boutons de blocage du dessous de la rallonge
en les tournant vers la gauche.
 Saisir la rallonge à deux mains par l’ouverture de l’échelle
graduée et la tirer jusqu’à ce que l’échelle indique
la longueur désirée.
REMARQUE : La table à rallonge coulissante peut être
étendue pour une capacité de coupe en long de 685,8 mm.
 Resserrer les boutons de la rallonge.
GUIDE LONGITUDINAL
RAIL
AVANT
BOUTON DE
VERROUILLAGE
GUIDE
D’ONGLET
SUPPORT
DE SORTIE
Fig. 21
Fig. 22
Fig. 23
Fig. 24
19 po DE
MARQUE
