Page 26
FONCTIONNEMENT
COUPE TRANSVERSALE EN BISEAU
Voir la figure 32.
Il est recommandé de placer la pièce à conserver sur le
côte gauche de la lame et de faire une coupe d'essai sur
une chute.
AVERTISSEMENT :
Assurez-vous que l'ensemble de protège-lame est monté et
fonctionne correctement pour éviter les blessures graves.
 Déverrouiller le levier de verrouillage de biseau.
 Retirez le guide longitudinal en relevant la manette de
verrouillage.
 Tournez la volante de biseau jusqu'à ce que l'indicateur
d'inclinaison se trouve à l'angle voulu.
 Réglez la hauteur de la lame selon la pièce à couper.
 Placez l'guide d'onglet à 90° et pousser le levier de
verrouillage de biseau vers la table pour verrouiller.
 Assurez-vous que la pièce ne touche pas la lame avant
de mettre la scie en marche.
 Laissez la lame atteindre son régime maximum avant
d'avancer la guide d'onglet et la pièce vers la lame.
 Maintenir la pièce fermement avec les deux mains sur le
guide d’onglet et engager la pièce sur la lame.
REMARQUE : La main la plus proche de la lame doit être
placée sur le bouton de verrouillage du guide d’onglet et
la main la plus éloignée, sur la pièce à couper.
 Une fois la coupe terminée, arrêter la scie ( ). Attendre
l’arrêt complet de la lame pour retirer la pièce.
COUPE LONGITUDINALE EN BISEAU
Voir la figure 33.
Il est recommandé de faire des coupes d'essai sur des
chutes.
AVERTISSEMENT :
Le guide longitudinal doit se trouver sur le côté droit
de la lame pour éviter un coincement de la pièce et un
recul.
AVERTISSEMENT :
Assurez-vous que l'ensemble de protège-lame est
monté et fonctionne correctement pour éviter les bles-
sures graves.
 Enlevez le rapporteur.
 Positionnez le guide longitudinal à la distance voulue sur
le côté droit de la lame et verrouillez la poignée.
 Réglez l'angle de biseau à la position désirée.
 Réglez la profondeur de lame à la position correcte.
 Si vous effectuez une refente sur une pièce de plus de
914 mm (36 po) de long, placez un support à la même
hauteur que la surface de la table derrière la scie.
 Mettre le commutateur d’alimentation en position ( ).
LEVIER DE VERROUILLAGE
DE LA COUPE EN BISEAU
 Positionnez la pièce à plat sur la table, le bord étant de
niveau avec le guide longitudinal. Laissez la lame atteindre
sa pleine vitesse avant d'amener la pièce à la lame.
 À l'aide d'un guide ou d'un bloc-poussoir, amenez
doucement la pièce vers la lame. Poussez doucement
sur le côté du bois qui entre en contact avec la lame pour
réduire les risques de blessures en cas de recul. Voir la
figure 34.
 Une fois la lame en contact avec la pièce, utilisez la main
la plus proche du guide longitudinal pour guider la pièce.
Assurez-vous que le bord de la pièce reste en contact
avec le guide longitudinal et la surface de la table. Lors
du sciage en long d’une pièce étroite, la pousser avec
un bâton pour terminer la coupe.
 Une fois la coupe terminée, arrêter la scie ( ). Attendre
l’arrêt complet de la lame pour retirer la pièce.
 Après arrêt complet de la lame, enlevez la chute.
 Saisissez la pièce par l'avant (la partie qui a été amenée
la première à la lame) et enlevez-la avec précaution de
la table.
15 30
15 30

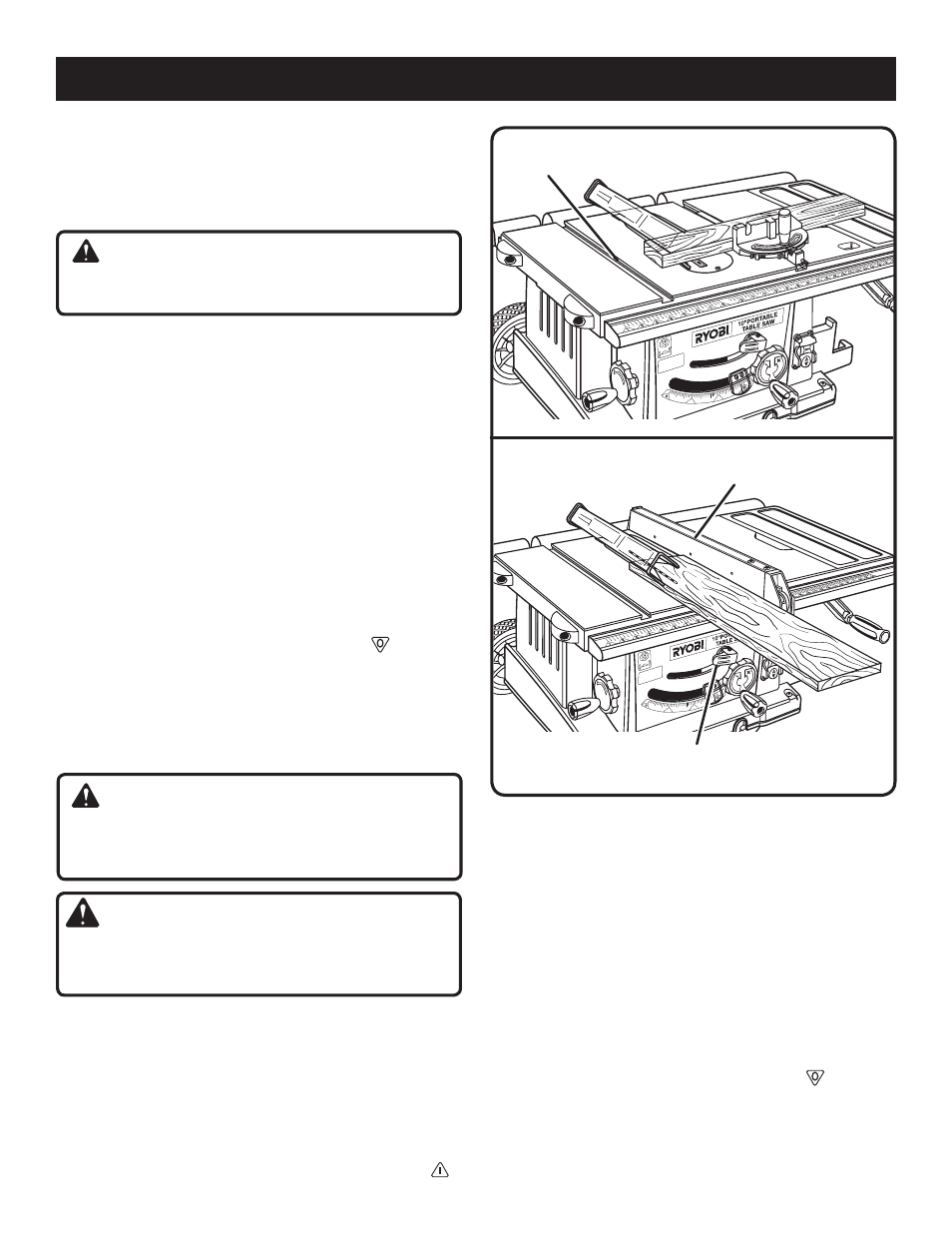

Fig. 32
Fig. 33
GUIDE LONGITUDINAL
COUPE LONGITUDINALE EN BISEAU
COUPE TRANSVERSALE EN BISEAU
GUIDE
D’ONGLET
