SMA Solar Technology AG Recherche d'erreurs
Instructions d’installation SMC6-8TL-IFR101040 75

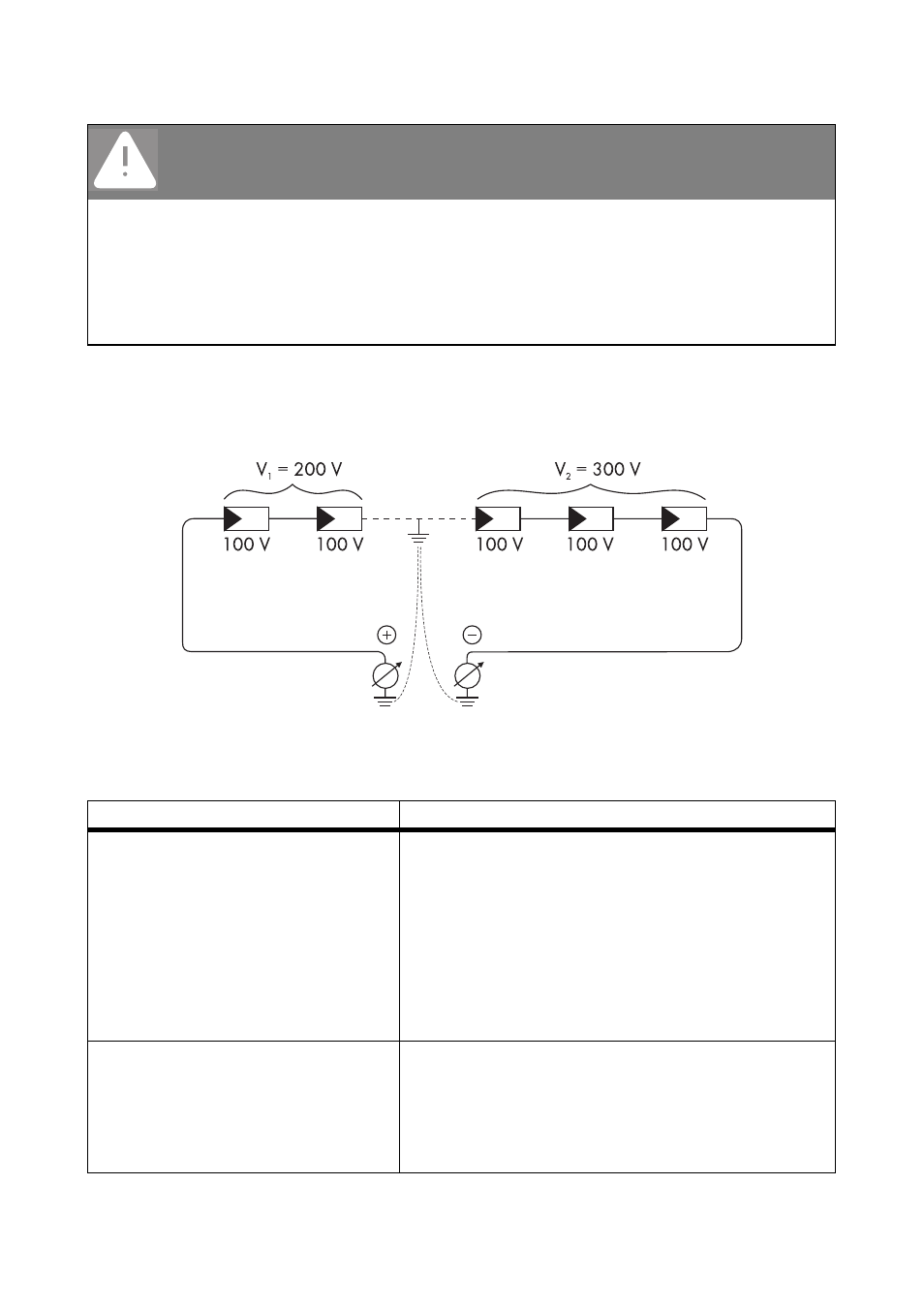

La position approximative du défaut à la terre peut être localisée en calculant le rapport des
tensions mesurées entre le pôle positif et le pôle négatif par rapport au potentiel de terre.
Exemple :
Dans ce cas, le défaut à la terre est situé entre le deuxième et le troisième panneau.
3. Répétez le point 2 pour chaque string.
☑ Le contrôle du défaut à la terre est terminé.
DANGER !
Danger de mort par choc électrique !
En cas de défaut à la terre, il est possible que le générateur photovoltaïque soit sous haute
tension.
• Ne touchez pas l'armature du générateur photovoltaïque.
• Attendez l'absence de toute tension.
• Ne raccordez pas de strings comportant un défaut à la terre à l'onduleur.
Résultat Mesure
☑ Vous avez constaté un défaut à la
terre.
• Faites appel à l'installateur du générateur
photovoltaïque pour éliminer le défaut à la terre
dans le string concerné avant de reconnecter le
string à l'onduleur.
• Ne rebranchez pas le string défectueux.
• Remettez en service l'onduleur comme décrit au
chapitre 7.3 « Fermeture de l'onduleur » (Page 59)
sans reconnecter le string défectueux.
☑ Vous n'avez constaté aucun
défaut à la terre.
Un des varistors à surveillance thermique est
probablement défectueux.
• Contrôlez les varistors conformément aux
descriptions du chapitre 9.3.2 « Contrôle du
fonctionnement des varistors » (Page 76).
