SMA SMC 6000TL Installation - Manuel (Page 38)

Raccordement électrique SMA Solar Technology AG
38 SMC6-8TL-IFR101040 Instructions d’installation
5.5 Raccordement du SMA Power Balancer
Le Sunny Mini Central est équipé en série d'un SMA Power Balancer. Il permet le câblage de trois
appareils Sunny Mini Central sur un système d'alimentation triphasé.
Tous les trois appareils Sunny Mini Central d'un groupe doivent être raccordés à des conducteurs
externes du réseau basse tension (L1, L2 et L3) !
En activant cette commutation, vous pouvez définir comment les deux autres Sunny Mini Central
doivent réagir lorsque le troisième Sunny Mini Central présente un dysfonctionnement ou lorsqu'il y a
une perturbation de la tension du réseau sur sa phase.
Les raccords pour le SMA Power Balancer sont séparés galvaniquement par rapport au reste du
câblage du Sunny Mini Central.
5.5.1 Configuration
Le SMA Power Balancer est désactivé par défaut en usine via le paramètre « PowerBalancer »
(réglage paramètre = Off) et peut être uniquement activé et configuré à partir d'un appareil de
communication. Afin de modifier le paramètre « PowerBalancer », vous avez besoin d'un code
d'accès personnel, le SMA Grid Guard Code. Le formulaire de demande du code d'accès personnel
est disponible dans la zone de téléchargement sous www.SMA-France.com, dans la catégorie
« Certificat » de l'onduleur correspondant.
Les différentes possibilités de connexion sont décrites ci-après.

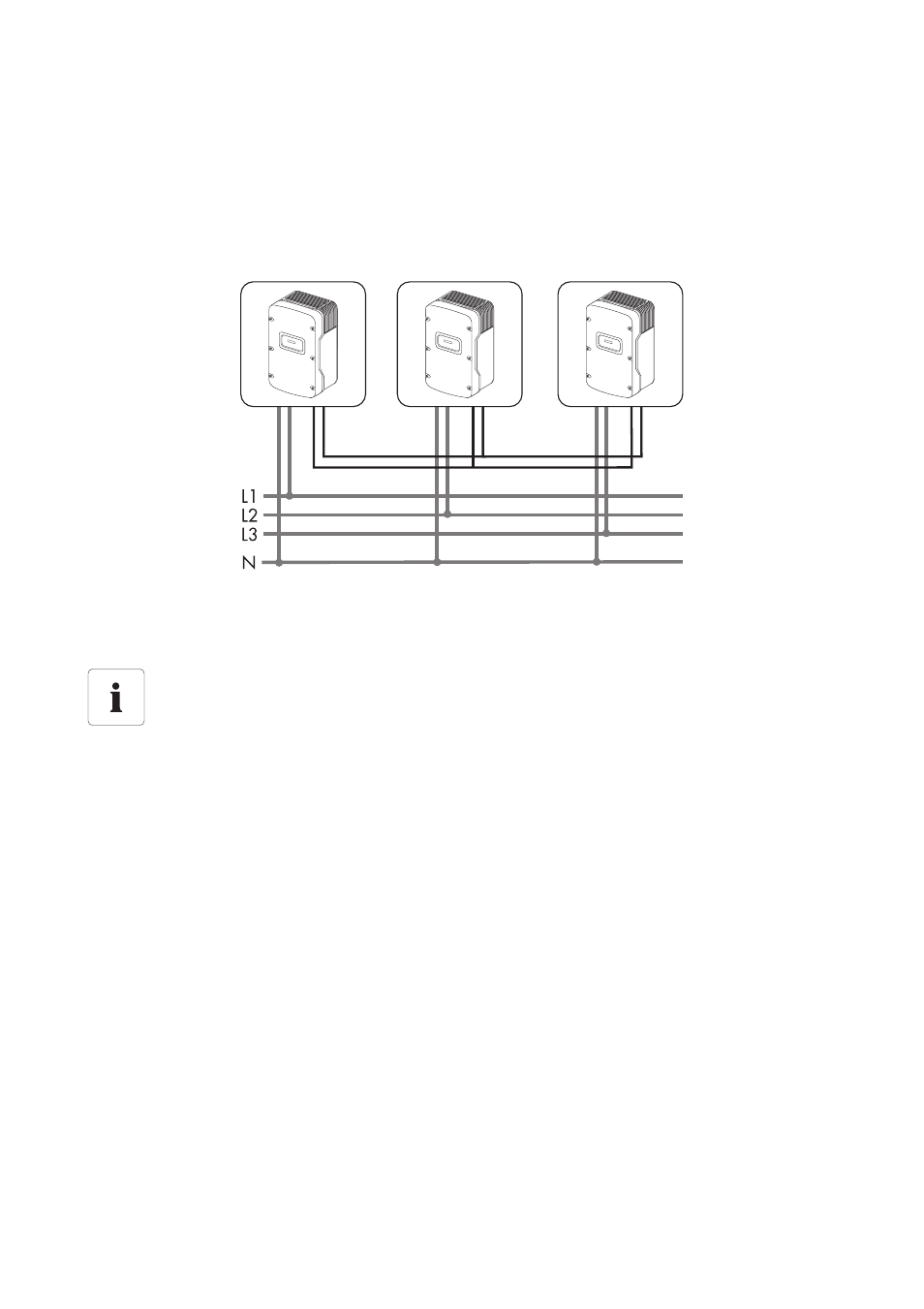

Raccordement au réseau triphasé
Vous trouverez des informations supplémentaires à ce sujet dans l'information technique
« Raccordement triphasé au réseau public avec Sunny Mini Central » dans la zone de
téléchargement de notre site Internet www.SMA-France.com.
