Raccordement électrique
SMA Solar Technology AG
42
SMC6-8TL-IFR101040
Instructions d’installation

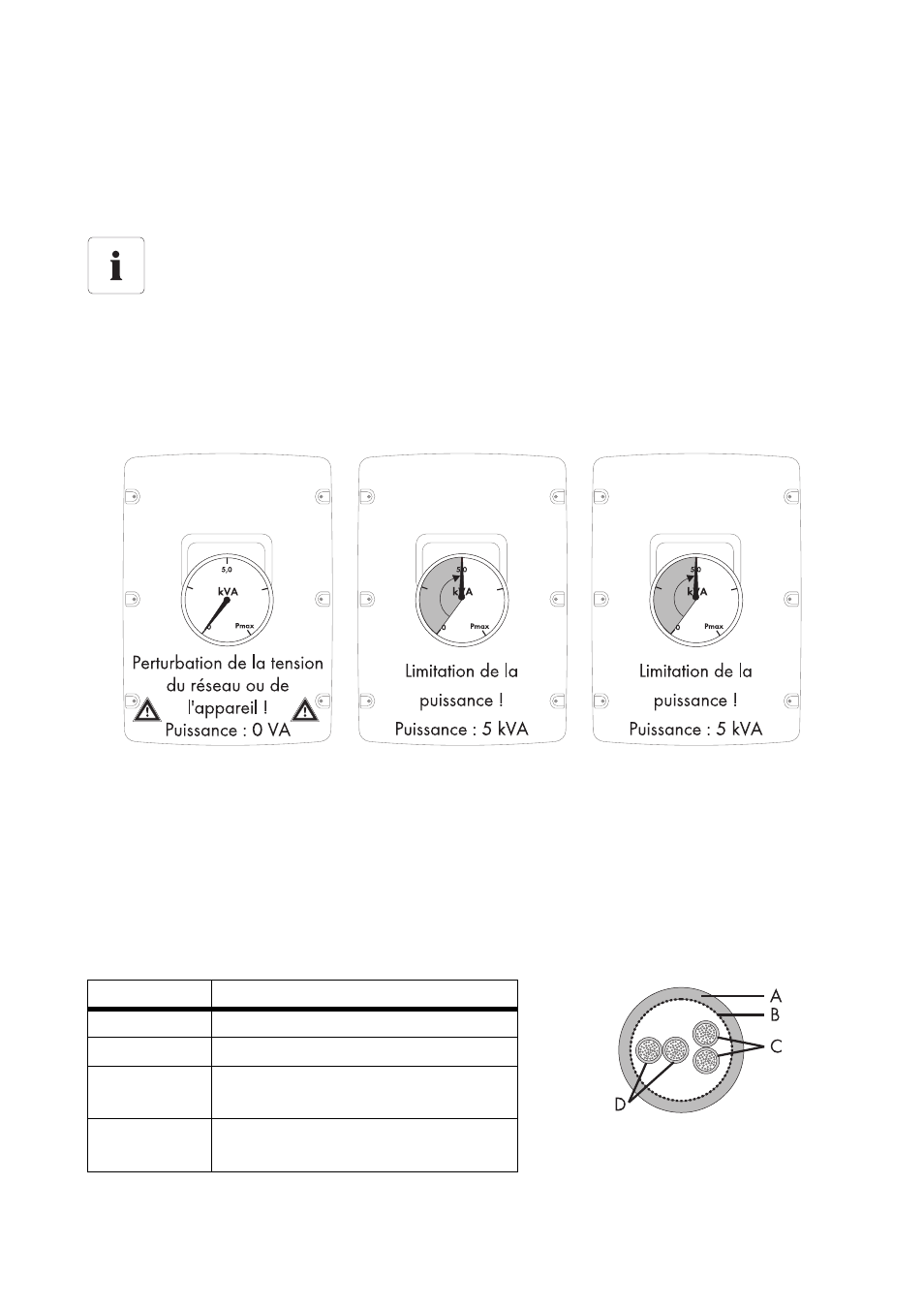

• PowerGuard
Ce réglage peut être sélectionné lorsque l'installation photovoltaïque se compose exclusivement
des trois appareils Sunny Mini Central et que la charge déséquilibrée en cas d'erreur doit être
limitée à 5 kVA pour la moyenne calculée sur 10 minutes.
– Si un des trois onduleurs signale une perturbation de tension de réseau ou un
dysfonctionnement de l'appareil et arrête d'injecter, les deux autres onduleurs limitent
automatiquement leur puissance pour la moyenne calculée sur 10 minutes à 5 kVA.
5.5.2 Câblage
Exigences pour les câbles
Utilisez pour le câblage du SMA Power Balancer un câble dit « LiYCY » conçu de la manière
suivante :
• Intérieur : LiYCY 2 x 2 x 0,25
• Extérieur : Li-2YCYv 2 x 2 x 0,25
Limitation de charge déséquilibrée pour les SMC 6000TL-IT / 7000TL-IT /
8000TL-IT (exclusivement pour l'Italie)
La limitation de charge déséquilibrée pour les appareils Sunny Mini Central des types
6000TL-IT /7000TL-IT / 8000TL-IT est réglée sur 6 kVA.
Position
Désignation
A
Isolation flexible
B
Blindage
C
Paire de conducteurs torsadée 2
(2 x 0,25 mm²)
D
Paire de conducteurs torsadée 1
(2 x 0,25 mm²)
