5.4.2 Assemblage des connecteurs DC
Toutes les lignes de raccordement des panneaux photovoltaïques doivent être équipées de ces
connecteurs à fiche DC fournis pour le raccordement à l'onduleur.
Assemblez les connecteurs DC comme décrit ci-dessous. Veillez à respecter la polarité. Les
connecteurs DC sont marqués d'un « + » et d'un « − ».
Exigences relatives aux câbles
• Utilisez un câble PV1-F.
Procédure

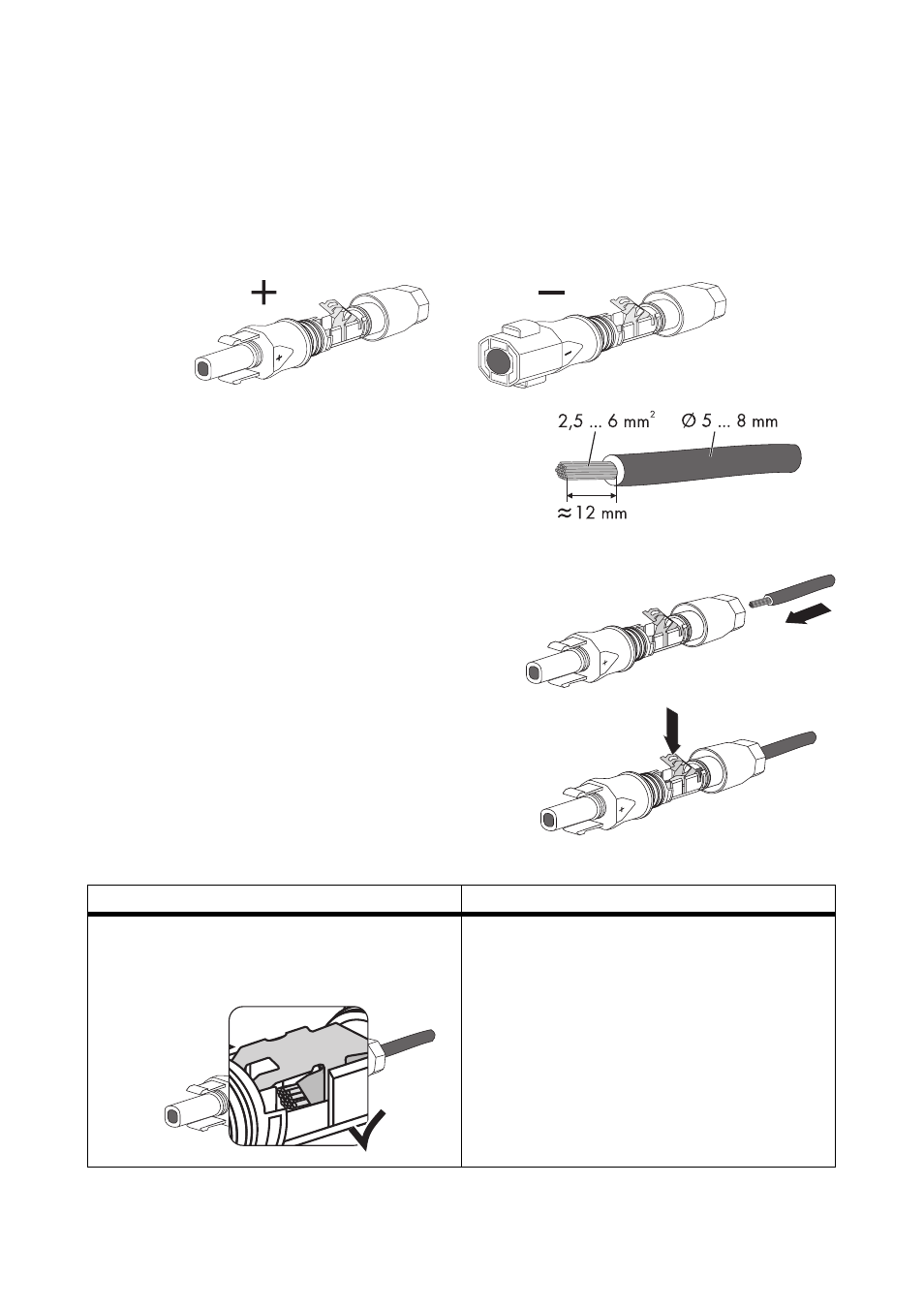

1. Insérez le câble dénudé jusqu'en butée dans le
connecteur.
2. Appuyez le serre-câble vers le bas jusqu'à ce que
vous l'entendiez s'encliqueter.
3. Vérification de la bonne fixation du câble :
Résultat Mesure
☑ Si les conducteurs sont visibles dans le
logement du serre-câble, le câble est alors
correctement fixé.
• Continuez à partir du point 4.
