Raccordement électrique

Instructions d’installation

SMC6-8TL-IFR101040

45

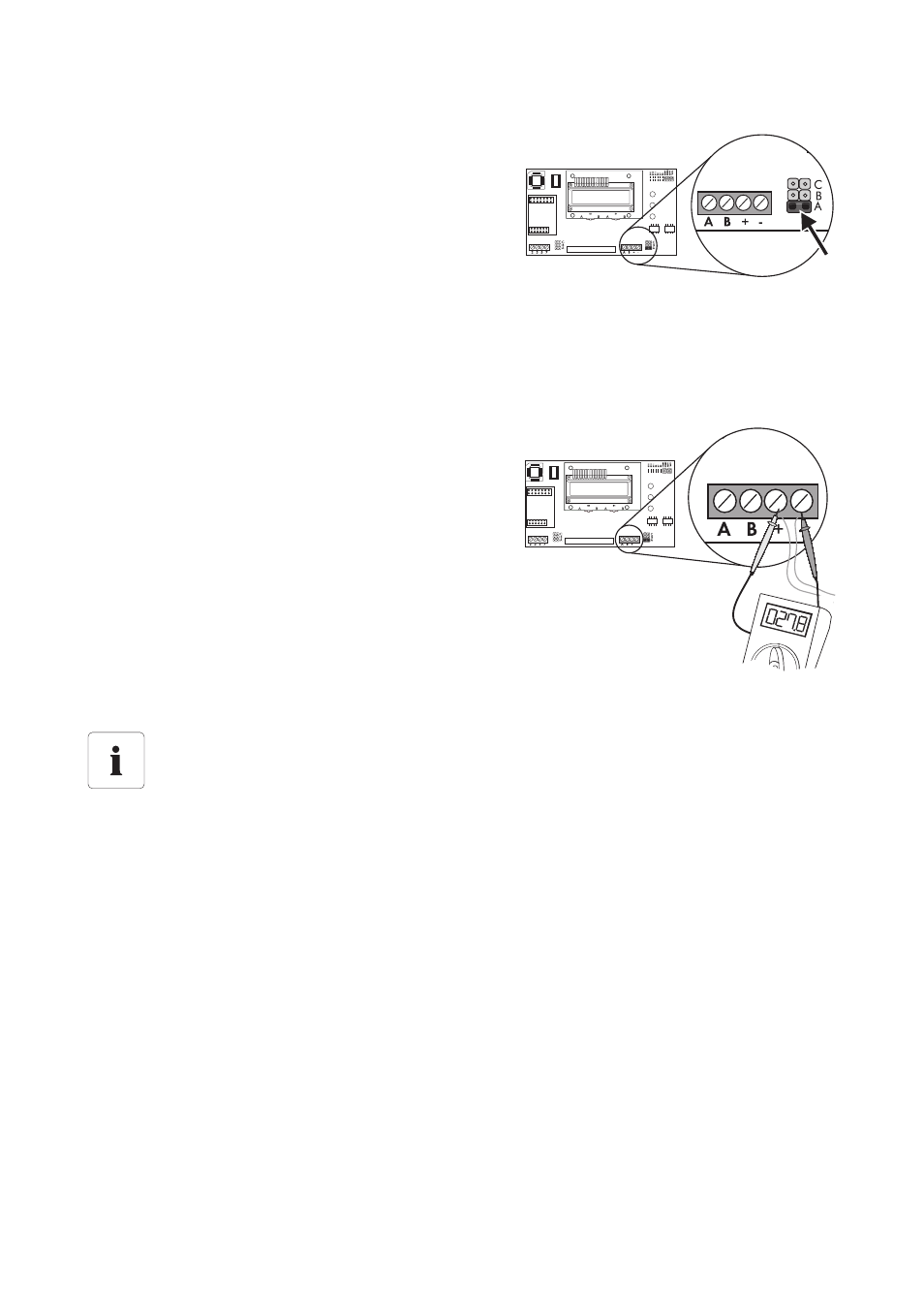

8. Sur l'onduleur du milieu uniquement, (celui doté

de deux fils par borne), enfichez l'un des cavaliers
fournis sur le plus bas des ports représentés à
droite.
N'enfichez pas les cavaliers sur les ports les plus
bas des deux autres onduleurs !
ou
Pontez les bornes à vis « A » et « B » sur l'onduleur
du milieu à l'aide d'un cavalier.
Ne pontez pas les bornes à vis A et B dans les
deux autres onduleurs !

9. Dans l'onduleur du milieu, mesurez la résistance

entre le pôle positif et le pôle négatif du répartiteur.
☑ Si la résistance est d'environ 27,8 k Ω

(± 370 Ω ), alors le SMA Power Balancer est
correctement raccordé. Dans le cas contraire,
vérifiez le câblage.

10. Fermez tous les onduleurs comme décrit au

chapitre 7.3 « Fermeture de l'onduleur » (Page 59).

Raccordement aux Sunny Mini Central 9000TL, 10000TL ou 11000TL
Pour pouvoir raccorder un SMA Power Balancer avec un Sunny Mini Central 9000TL,
10000TL ou 11000TL, le Sunny Mini Central 6000TL, 7000TL ou 8000TL doit être équipé
d'un connecteur spécial. Le raccordement de trois onduleurs se fait alors avec un câble de
raccordement spécial.
Vous pouvez vous procurer la fiche de raccordement et le câble de connexion auprès de
SMA Solar Technology AG ou de votre commerçant. Vous trouverez au
chapitre 12 « Accessoires » (Page 89) les numéros de commande SMA correspondants.
