SMA Solar Technology AG Sécurité
Instructions d’installation SMC6-8TL-IFR101040 13
2.3 Explication des symboles
Vous trouverez dans ce chapitre une explication de tous les symboles apposés sur l'onduleur et
figurant sur la plaque signalétique.

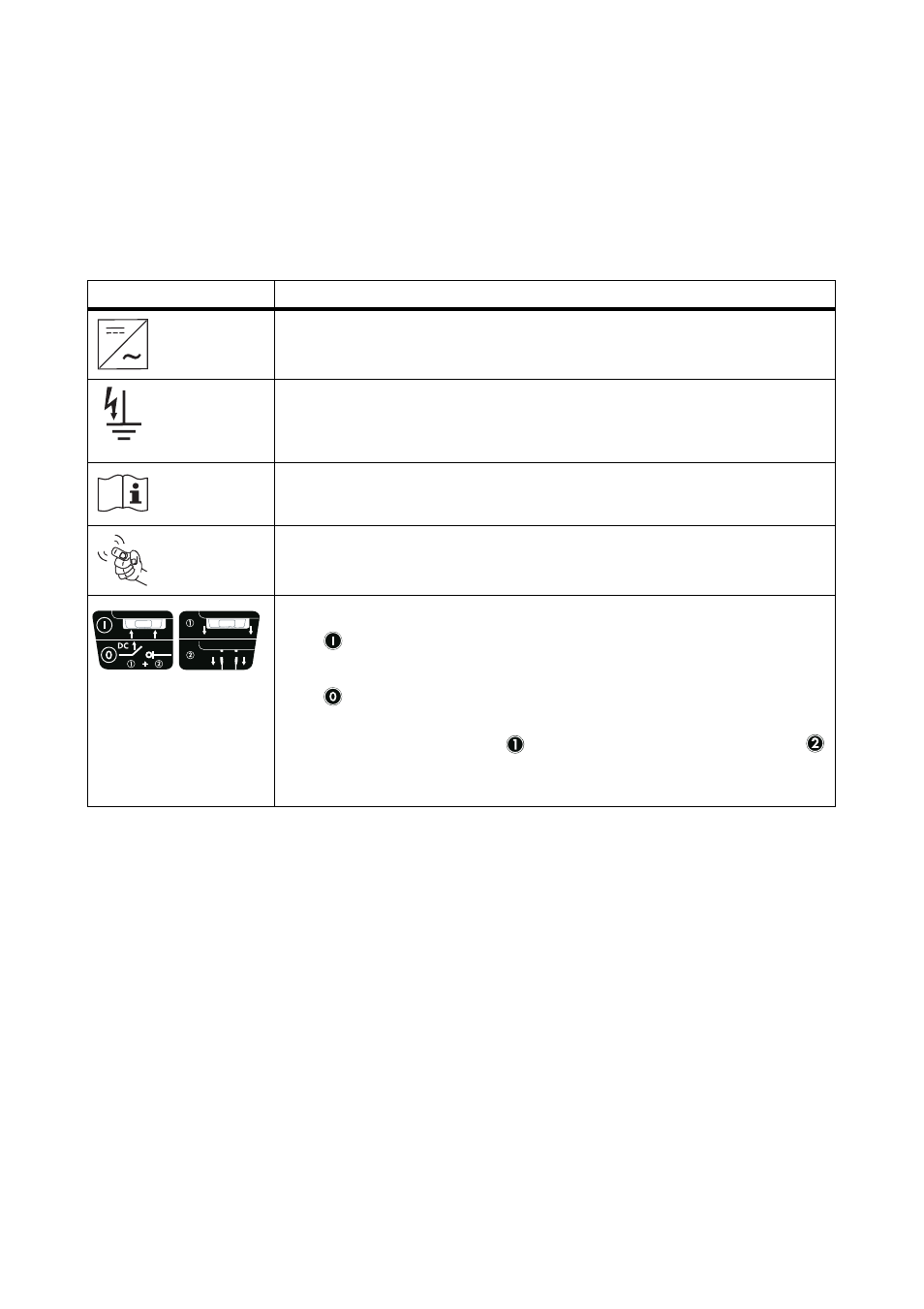

2.3.1 Symboles utilisés pour l'onduleur
Symbole Explication
Affichage de fonctionnement.
Indique l'état de fonctionnement de l'onduleur.
Défaut à la terre ou varistor défectueux.
Consultez le chapitre 9.3 « La DEL rouge est allumée en continu »
(Page 74).
Erreur ou dysfonctionnement.
Consultez le chapitre 9 « Recherche d'erreurs » (Page 66).
En tapotant vous pouvez activer l'éclairage de l'écran et afficher un
message à l'écran.
Interrupteur sectionneur DC Electronic Solar Switch (ESS)
• Lorsque l'Electronic Solar Switch est enfiché, le circuit électrique
DC est fermé.
• Pour interrompre le circuit électrique DC et séparer en toute
sécurité l'onduleur sous charge, vous devez d'abord retirer
l'Electronic Solar Switch puis tous les connecteurs à fiche DC
comme décrit au chapitre 7.2 « Ouverture de l'onduleur »
(Page 55).
