Raccordement électrique
SMA Solar Technology AG
22
SMC6-8TL-IFR101040
Instructions d’installation
5 Raccordement électrique
5.1 Aperçu de la zone de raccordement
5.1.1 Vue extérieure

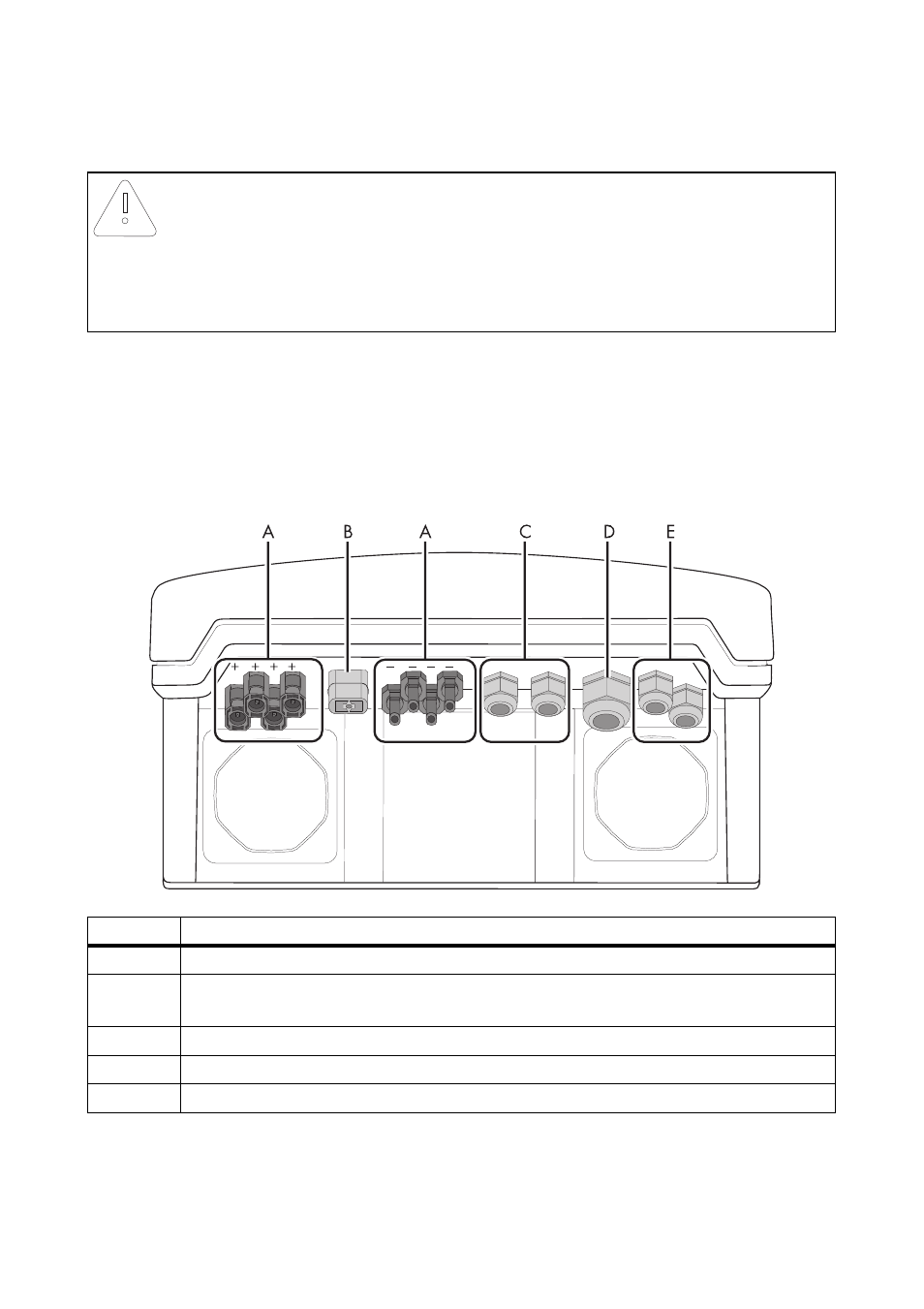

La figure suivante montre l'affectation de chaque zone de raccordement sur la partie inférieure de
l'onduleur.
PRUDENCE !
L'onduleur peut être endommagé par des décharges électrostatiques !
Les composants à l'intérieur de l'onduleur peuvent être endommagés de manière
irréversible par des décharges électrostatiques.
• Reliez-vous à la terre avant de manipuler tout composant.
Objet
Description
A
Connecteurs à fiche DC pour le raccordement des strings photovoltaïques
B
Connecteur pour le raccordement de l'interrupteur sectionneur DC Electronic Solar
Switch (ESS)
C
Presse-étoupe pour une communication optionnelle via RS485 ou radio (PG16)
D
Presse-étoupe pour le raccordement au réseau (AC) (12 à 25 mm)
E
Presse-étoupes pour le SMA Power Balancer
