Raccordement électrique SMA Solar Technology AG
44 SMC6-8TL-IFR101040 Instructions d’installation
Procédure
1. Ouvrez l'onduleur, comme décrit au chapitre 7.2 « Ouverture de l'onduleur » (Page 55).
2. Introduisez le câble dans chaque onduleur.
Ce faisant, utilisez un des deux presse-étoupes de droite (F).
3. Passez le câble le long du chemin de câble (E) jusqu'au répartiteur (B).
4. Dans chaque onduleur, mettez le blindage du câble à la terre en le connectant au
raccordement PE (D).
5. Équipez les fils des câbles négatifs et positifs de tous les onduleurs d'embouts.
6. Raccordez les pôles positif et négatif aux bornes à
vis correspondantes.

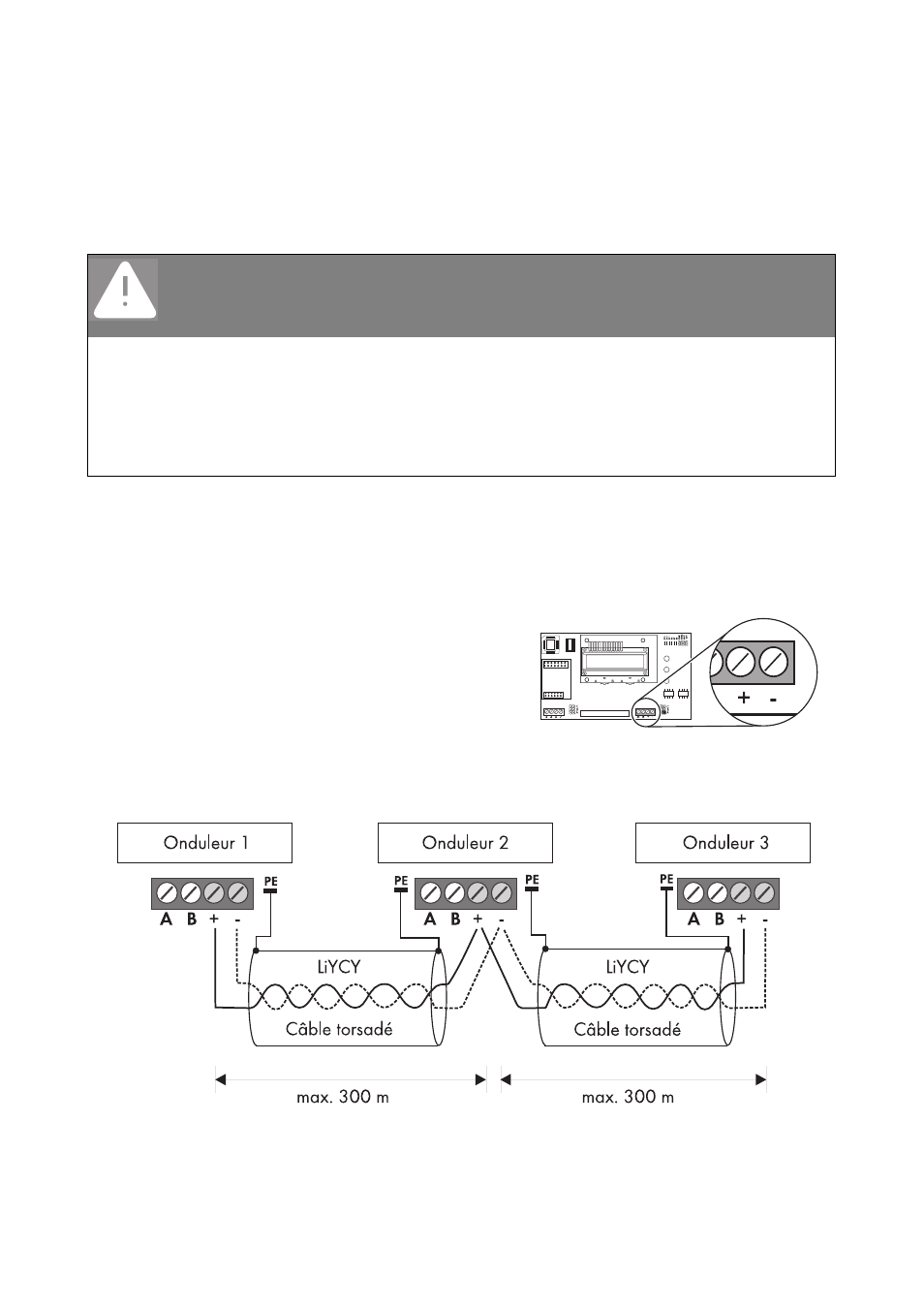

7. Pour connecter les trois onduleurs les uns aux autres, raccordez les lignes positives et négatives
des deux onduleurs latéraux au répartiteur de l'onduleur du milieu.
La longueur du câble entre deux onduleurs ne doit pas dépasser 300 m.
DANGER !
Haute tension sur le câble du SMA Power Balancer en cas de dysfonctionnement.
Danger de mort !
• Tirez la gaine en silicone fournie dans chaque onduleur par les lignes positives et
négatives du câble.
• Raccourcissez la gaine en silicone à la longueur requise.
• À l'intérieur du boîtier de l'onduleur, la gaine en silicone doit entièrement recouvrir le
câble.
