SMA Solar Technology AG Raccordement électrique
Instructions d’installation SMC6-8TL-IFR101040 25
5.2 Raccordement au réseau public (AC)
5.2.1 Conditions pour le raccordement AC
Configuration de câble
Configurez la section de conducteur à l'aide du logiciel de conception « Sunny Design »
(www.SMA-France.com/SunnyDesign) afin que les pertes dans les lignes ne dépassent pas 1 % de
puissance nominale.
Les longueurs maximales de câble en fonction de la section de conducteur sont représentées dans le
tableau suivant :
La section de conducteur individuelle nécessaire dépend, entre autres, des facteurs suivants :
• la température ambiante,
• le type de pose,
• la résistance aux rayons UV.
Exigences relatives aux câbles
Réglementations de raccordement de l'exploitant du réseau
Respectez, dans tous les cas, les réglementations de raccordement de l'exploitant du
réseau !
Section de
conducteur Longueur max. de câble
SMC 6000TL SMC 7000TL SMC 8000TL
10,0 mm² 25 m 22 m 19 m
16,0 mm² 41 m 35 m 31 m
Réduction de moitié des pertes dans les câbles
Lorsque trois onduleurs d'une même puissance sont réunis en un système triphasé, le
conducteur neutre n'est pas sollicité à partir de ce point et les pertes de ligne sont réduites
de moitié. Ceci permet de doubler la longueur maximale possible du câble.

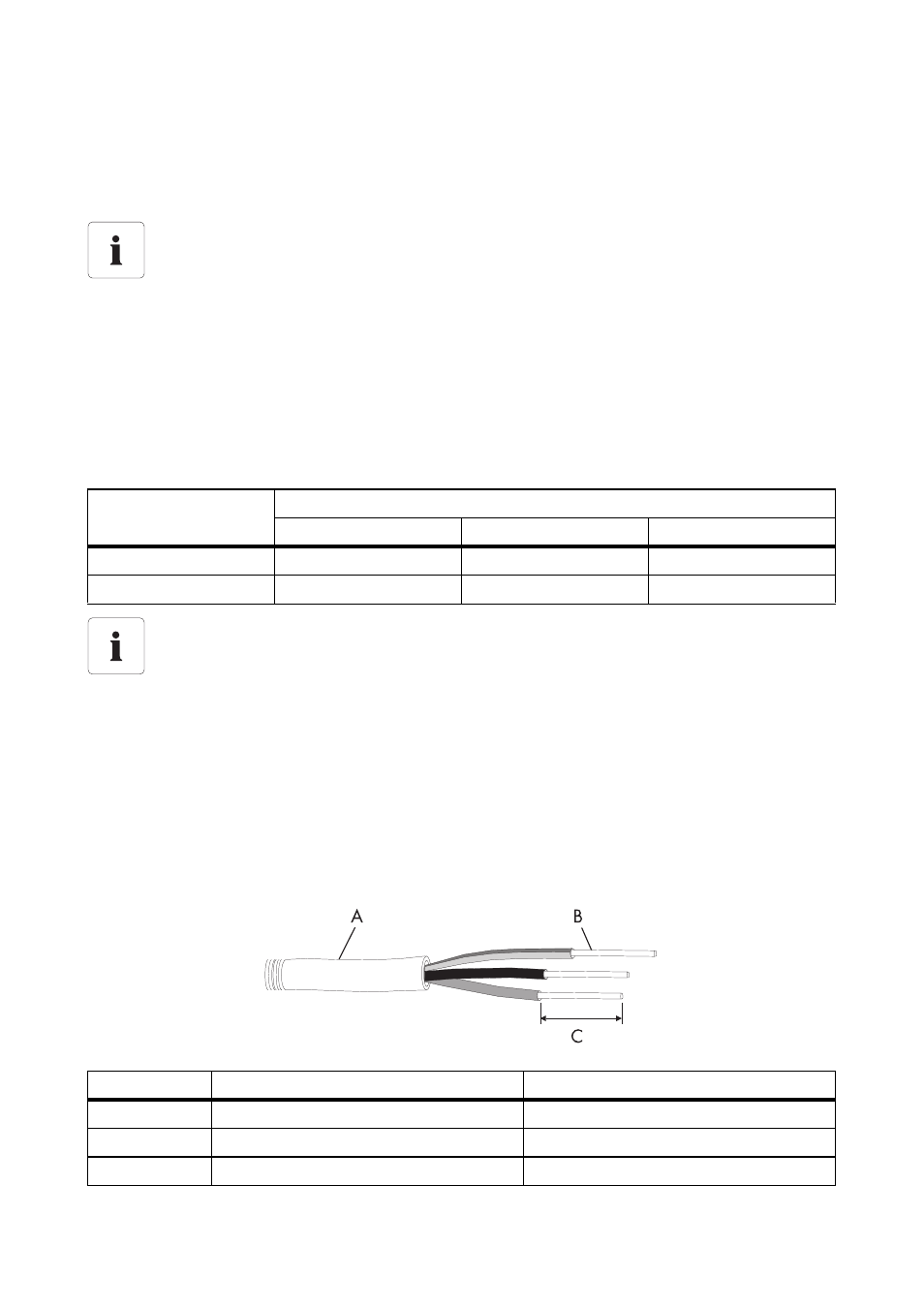

Position Désignation Valeur
A Diamètre extérieur 12 à 25 mm
B Section de conducteur 10 à 16 mm²
C Longueur de dénudage 16 mm environ
