SMA Solar Technology AG Recherche d'erreurs
Instructions d’installation SB33_38-IFR104850 63
9.3.1 Contrôle de la présence d’un défaut à la terre au niveau du
générateur photovoltaïque
1. Débranchez l'onduleur côtés AC et DC comme décrit au chapitre 7.2 « Ouverture de
l’onduleur » (page 45).

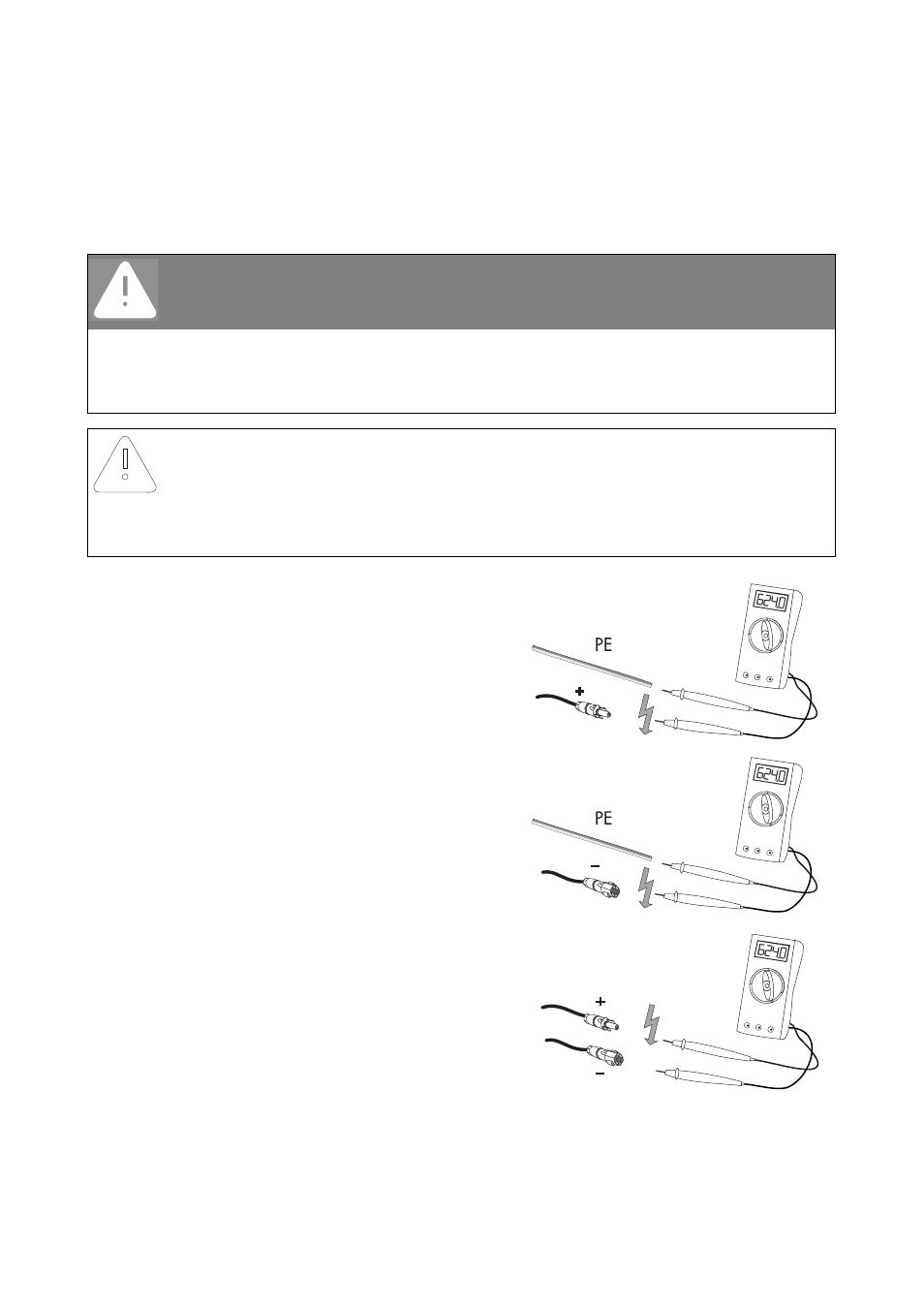

2. Mesurez les tensions entre le pôle positif de chaque
string et le potentiel de terre (PE).
3. Mesurez les tensions entre le pôle négatif de
chaque string et le potentiel de terre (PE).
4. Mesurez les tensions entre les pôles positif et
négatif de chaque string.
☑ Si les tensions mesurées sont stables et si la somme des tensions du pôle positif par rapport
au potentiel de terre et du pôle négatif par rapport au potentiel de terre d’un string
correspondent approximativement à la tension entre les pôles positif et négatif, il existe alors
un défaut à la terre.
DANGER !
Danger de mort par décharge électrique !
• Manipulez les câbles du générateur photovoltaïque uniquement au niveau de
l’isolement.
• Ne raccordez pas de strings comportant un défaut à la terre à l’onduleur.
PRUDENCE !
Risque de destruction de l’appareil de mesure par des tensions trop élevées !
• Utilisez exclusivement des appareils de mesure ayant une plage de tensions DC
d'entrée jusqu'à au moins 1 000 V.
