SMA Solar Technology AG
Raccordement électrique
Instructions d’installation
SB33_38-IFR104850
27

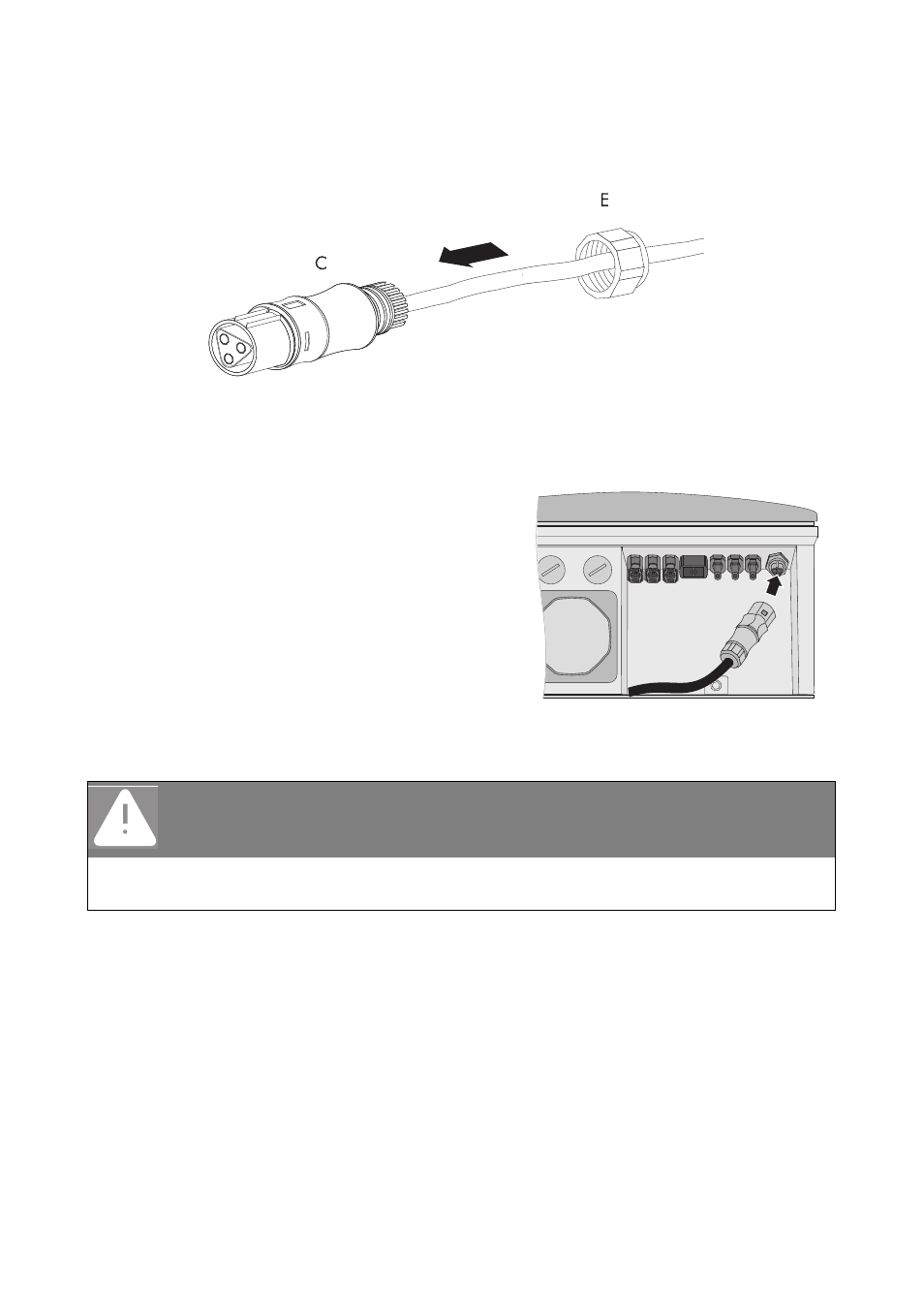

14. Vissez et serrez la vis de serrage (E) sur le manchon fileté (C). La vis de serrage permet
d'étancher et de décharger la traction.
☑ La prise femelle AC est assemblée.
15. Fermez l'embout de douille avec le bouchon de protection fourni si l'onduleur n'est pas raccordé
immédiatement.
16. Enfichez la prise femelle AC dans le connecteur AC
de l’onduleur. Si nécessaire, retirez préalablement
le bouchon de protection.
☑ Le câble AC est raccordé à l’onduleur.
A
DANGER !
Haute tension dans l’onduleur. Danger de mort !
• N’activez le disjoncteur automatique qu’une fois l’onduleur dûment fermé et le
générateur photovoltaïque raccordé.
