SMA Solar Technology AG Raccordement électrique
Instructions d’installation SB33_38-IFR104850 21
5 Raccordement électrique
5.1 Sécurité
5.2 Aperçu de la plage de rattachement
5.2.1 Vue extérieure

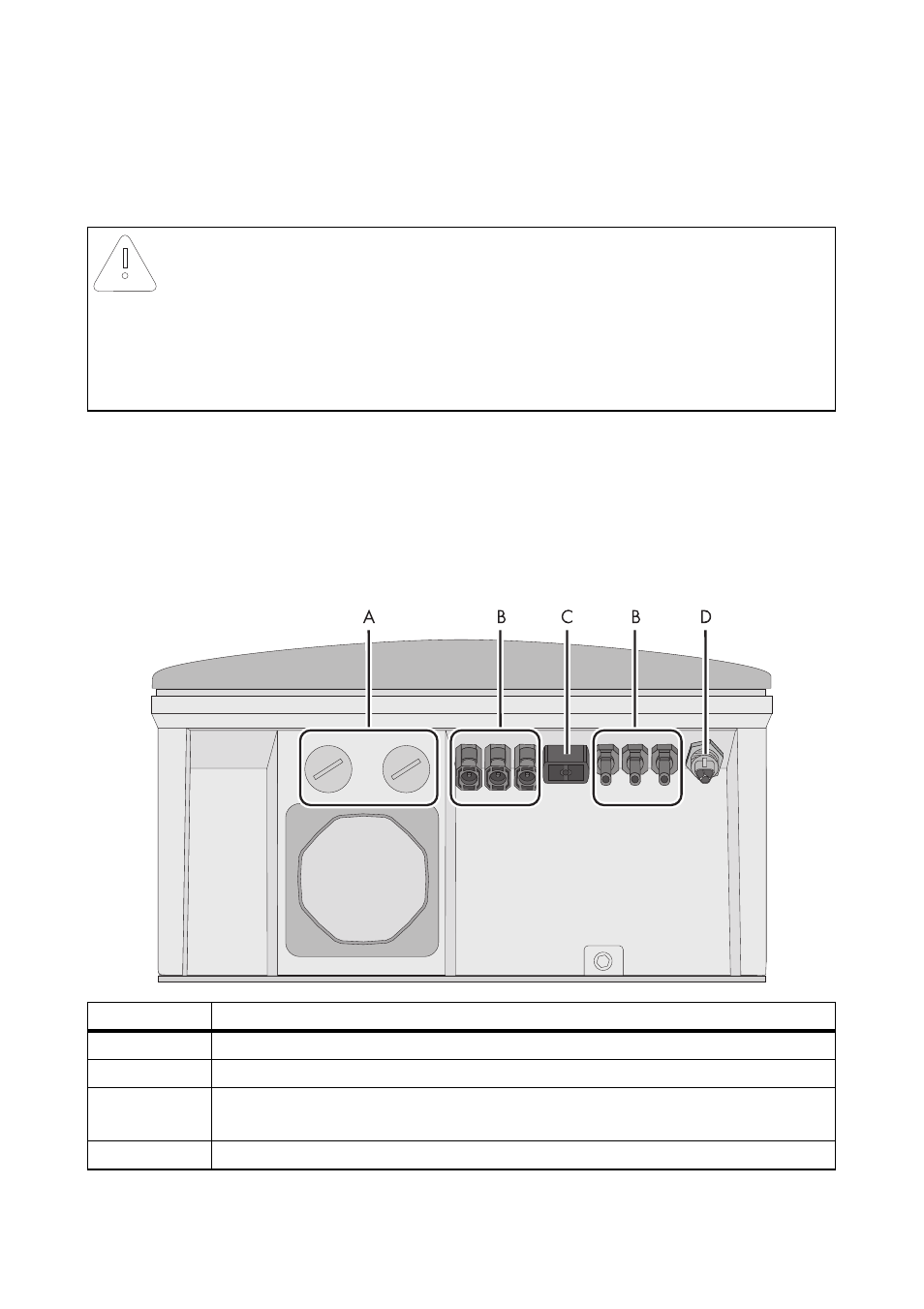

La figure suivante montre l’affectation de chaque plage de rattachement sur la partie inférieure de
l’onduleur.
PRUDENCE !
L'onduleur peut être endommagé par des décharges électrostatiques !
Les composants à l'intérieur de l'onduleur peuvent être endommagés de manière
irréversible par des décharges électrostatiques.
• Reliez-vous à la terre en touchant un objet mis à la terre avant de manipuler tout
composant à l'intérieur de l'onduleur.
Objet Description
A Ouvertures de boîtier pour la communication (avec plot de remplissage)
B Connecteurs à fiche DC pour le raccordement des strings photovoltaïques
C Connecteur pour le raccordement de l’interrupteur sectionneur DC Electronic Solar
Switch (ESS)
D Connecteur AC pour le raccordement au réseau
