Mise en service SMA Solar Technology AG
40 SB33_38-IFR104850 Instructions d’installation
6.2 Autotest selon la norme DK 5940, Ed. 2.2
(uniquement pour l'Italie)
6.2.1 Démarrage de l’autotest par tapotement
Vous pouvez démarrer le contrôle des temps de coupure en tapotant sur le couvercle du boîtier. Pour
ce faire, le paramètre régional de l’onduleur doit être défini sur Italie (IT/DK5940) ou « trimmed ».
Veuillez procéder comme suit pour contrôler les temps de coupure :
1. Raccordez le générateur photovoltaïque à l’onduleur. L’onduleur ne peut être initialisé que si le
générateur photovoltaïque fournit suffisamment d’énergie. Un contrôle du temps de coupure la
nuit n’est par conséquent pas possible.
2. Raccordez le côté AC de l’onduleur. Pour ce faire, vous devez réaliser le raccordement AC
(connecteur AC ou raccordement direct) et/ou activer le disjoncteur automatique du câble
d’alimentation réseau (fusible ou coupe-circuit).
3. L’onduleur se trouve maintenant en phase d’initialisation c.-à-d. que les trois DEL sont allumées
simultanément.
Démarrez l'autotest immédiatement après que les trois DEL se sont éteintes en tapotant sur
l'écran de l'onduleur.

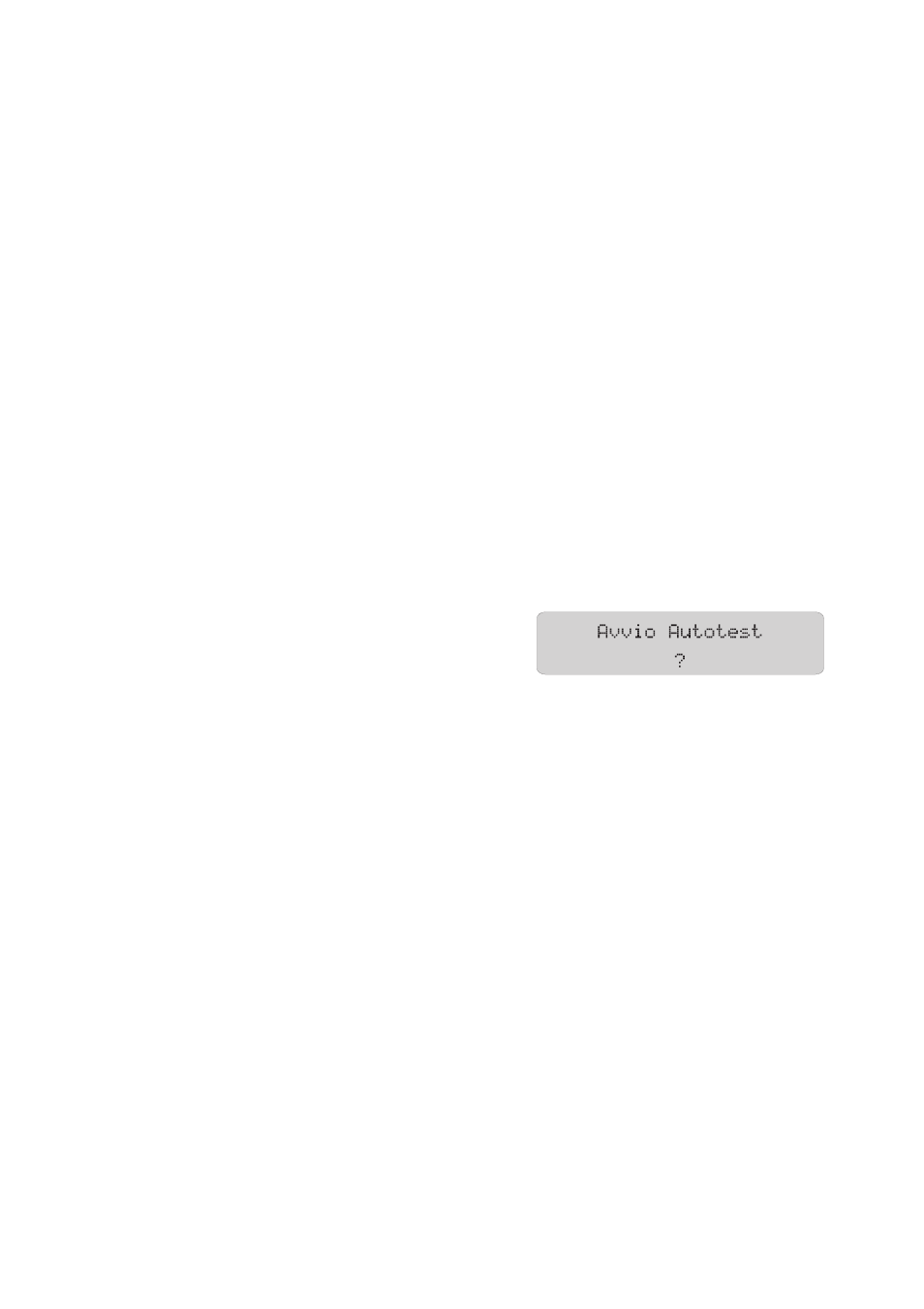

4. Un message s’affiche à l’écran, vous demandant si
vous souhaitez démarrer la séquence de tests.
Tapotez de nouveau sur l’écran dans les
30 secondes pour confirmer le démarrage de la
séquence de tests.
Une fois que vous avez démarré la séquence de tests, l’onduleur contrôle successivement les temps
de coupure pour la surtension, la sous-tension et les fréquences maximale et minimale. Lors des tests,
l'onduleur affiche à l'écran les valeurs décrites au chapitre 6.2.2 « Déroulement de l’autotest »
(page 40).
6.2.2 Déroulement de l’autotest
Notez les valeurs qui sont affichées lors de l’autotest. Ces valeurs doivent être consignées dans un
protocole de test. Les résultats des différents tests sont affichés trois fois successivement. Les messages
correspondants sont affichés pendant 10 secondes à l’écran.
L’autotest modifie les valeurs limites de coupure supérieure et inférieure pour chaque fonction de
protection de manière linéaire de 0,05 Hz/s et 0,05 Vn/s pour la surveillance de la fréquence et de
la tension. Dès que la valeur de mesure effective n’est plus comprise dans la plage autorisée (valeur
limite de coupure modifiée), l’onduleur se déconnecte du réseau. De cette manière, l’onduleur peut
déterminer le temps de réaction et s’auto-contrôler.
