SMA Solar Technology AG
Raccordement électrique
Instructions d’installation
SB33_38-IFR104850
23

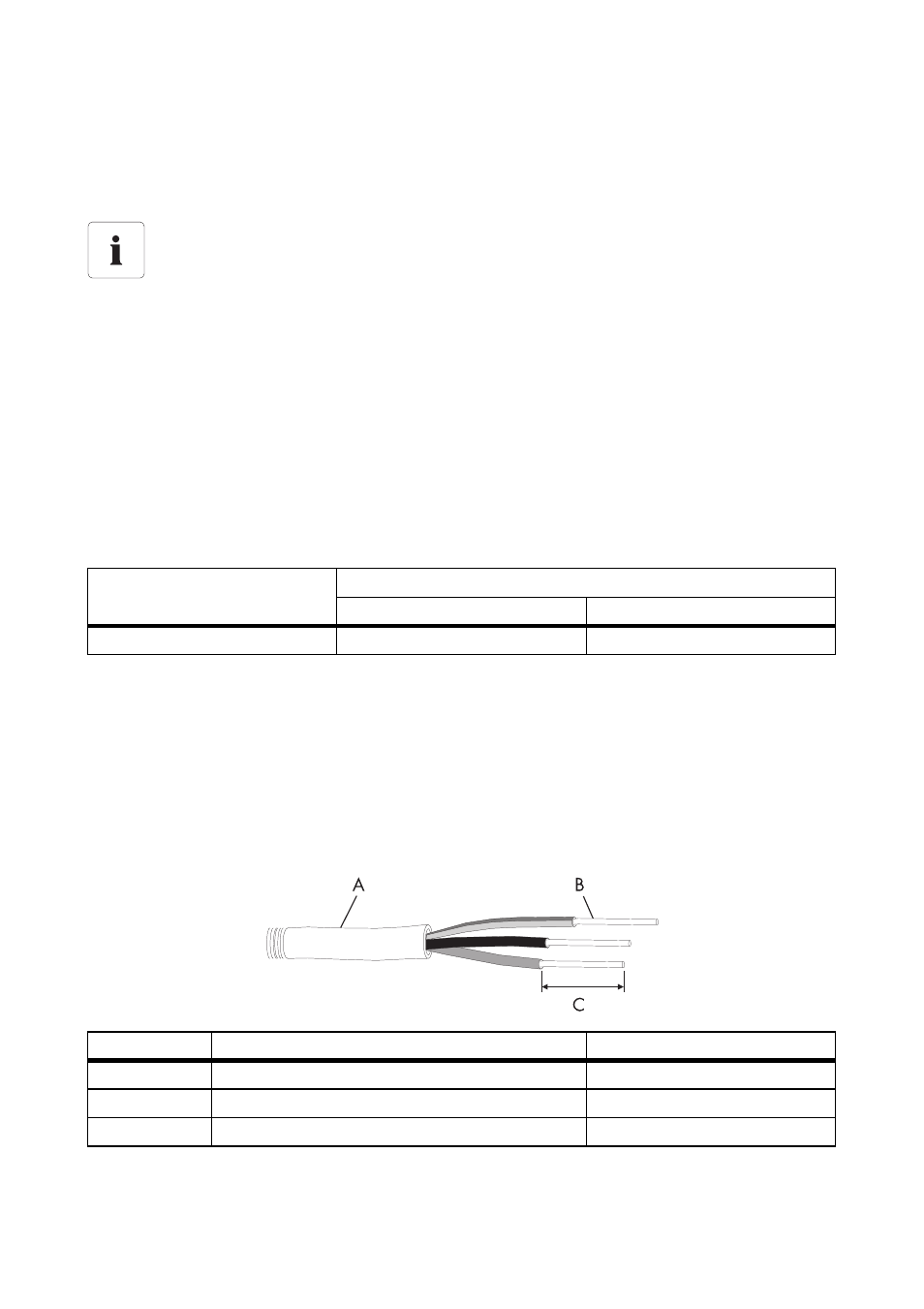

5.3 Raccordement au réseau public (AC)
5.3.1 Conditions pour le raccordement AC
Configuration de câble
Pour un fonctionnement optimal de l'onduleur, l'impédance du réseau de la ligne AC ne doit pas
dépasser 1 ohm. Ceci est entre autres nécessaire afin que l'onduleur fonctionne de manière
irréprochable.
Configurez la section de conducteur à l'aide du logiciel de conception « Sunny Design »
(www.SMA-France.com/SunnyDesign) afin que les pertes dans les lignes ne dépassent pas 1 % de
puissance nominale.
Les longueurs maximales de câble sont représentées dans le tableau suivant : La longueur maximale
de câble ne doit pas être dépassée.
La section de conducteur individuelle nécessaire dépend des facteurs suivants :
• la température ambiante,
• le type de pose,
• les pertes en ligne,
• les directives d’installation du pays concerné (du lieu d’installation).
Exigences relatives aux câbles
Réglementations relatives au raccordement de l’exploitant du réseau
Respectez, dans tous les cas, les réglementations de raccordement de l’exploitant du
réseau !
Section de conducteur
Longueur max. de câble
SB 3300
SB 3800
4 mm²
18,5 m
16 m
Position
Description
Valeur
A
Diamètre extérieur
6 mm ... 14 mm
B
Section de conducteur
4 mm²
C
Longueur de dénudage
8 mm
