SMA Solar Technology AG
Raccordement électrique
Instructions d’installation
SB33_38-IFR104850
25
5.3.2 Raccordement de l’onduleur au réseau public (AC)

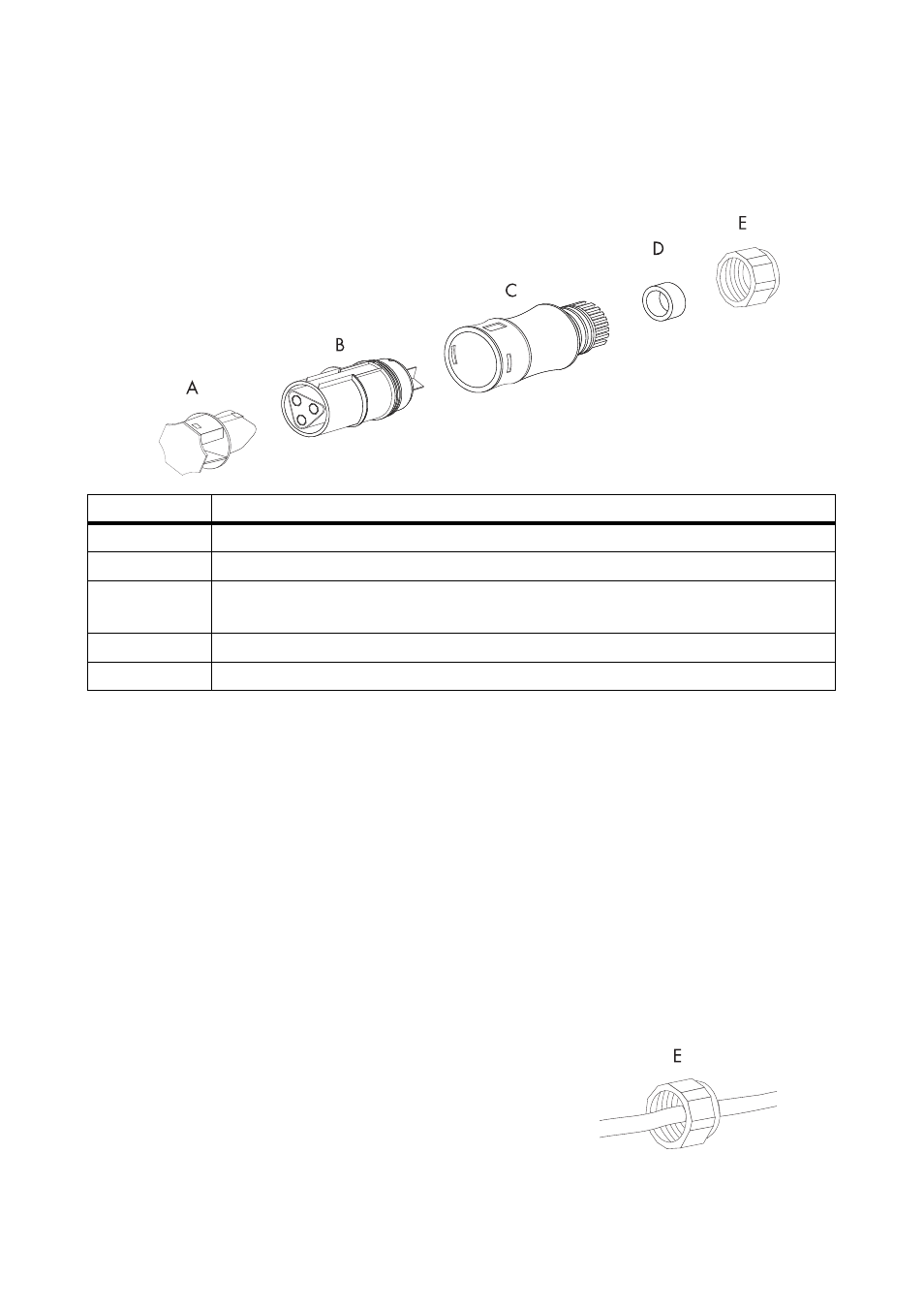

Aperçu de la prise femelle AC
Procédure
1. Vérifiez la tension du réseau et comparez-la avec la tension « V
AC nom
» figurant sur la plaque
signalétique.
La plage de travail exacte de l'onduleur est définie dans les paramètres de fonctionnement. Le
document correspondant est disponible dans la zone de téléchargement sous
www.SMA-France.com, dans la catégorie « Description technique » de l'onduleur concerné.
2. Coupez le disjoncteur de protection de ligne et sécurisez-le contre toute remise en marche
involontaire.
3. Remplacez si nécessaire la bague d'étanchéité du manchon fileté par la bague d'étanchéité
fournie.
– Retirez la bague d'étanchéité hors du manchon fileté.
– Utilisez une bague d'étanchéité plus petite.
4. Emboîtez la vis de serrage (E) sur le câble AC.
Objet
Description
A
Bouchon de protection pour embout de douille
B
Embout de douille
C
Manchon fileté avec bague d'étanchéité pour un diamètre de câble de 10 à
14 mm
D
Bague d'étanchéité pour un diamètre de câble de 6 à 10 mm
E
Vis de serrage
