Sécurité SMA Solar Technology AG
12 SB33_38-IFR104850 Instructions d’installation
2.3 Explication des symboles
Vous trouverez dans ce chapitre une explication de tous les symboles qui se trouvent sur l’onduleur
et sur la plaque signalétique.

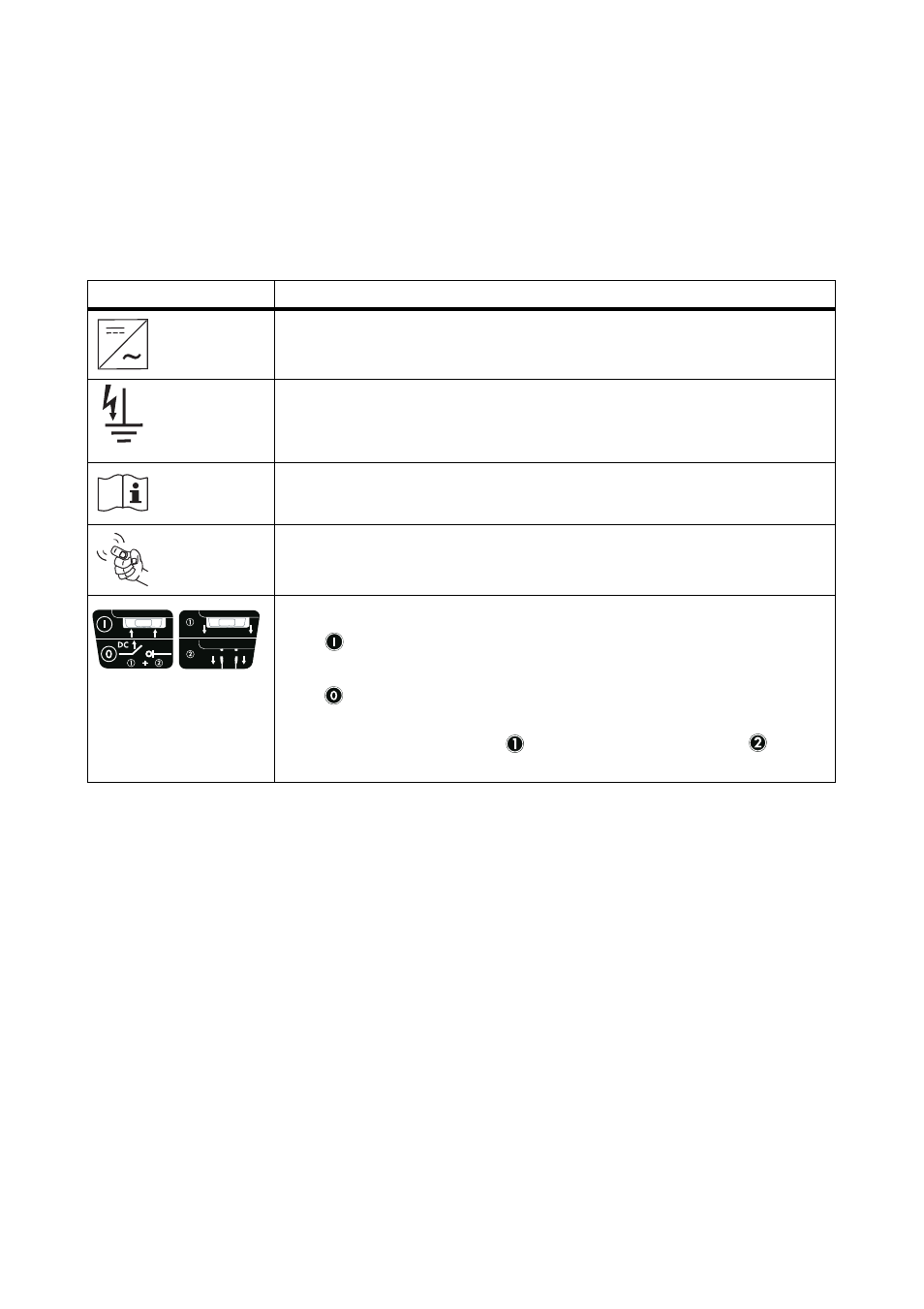

2.3.1 Symboles figurant sur l'onduleur
Symbole Explication
Affichage de fonctionnement.
Indique l'état de fonctionnement de l'onduleur.
Défaut à la terre ou varistance défectueuse.
Consultez le chapitre 9.3 « La DEL rouge est allumée en continu »
(page 62).
Erreur ou dysfonctionnement.
Consultez le chapitre 9 « Recherche d'erreurs » (page 55).
En tapotant vous pouvez activer l’éclairage de l’écran et faire défiler les
messages à l’écran.
Interrupteur sectionneur DC Electronic Solar Switch (ESS)
• Lorsque l’Electronic Solar Switch est enfiché, le circuit électrique
DC est fermé.
• Pour interrompre le circuit électrique DC et séparer en toute
sécurité l'onduleur sous charge, vous devez d'abord retirer
l'Electronic Solar Switch puis tous les connecteurs DC comme
décrit au chapitre 7.2 « Ouverture de l’onduleur » (page 45).
