5.3.3 Raccordement d'une mise à la terre supplémentaire
Si un second conducteur de protection, une mise à la terre supplémentaire ou une liaison
équipotentielle sont nécessaires, vous pouvez en outre mettre l'onduleur à la terre au niveu du boîtier.

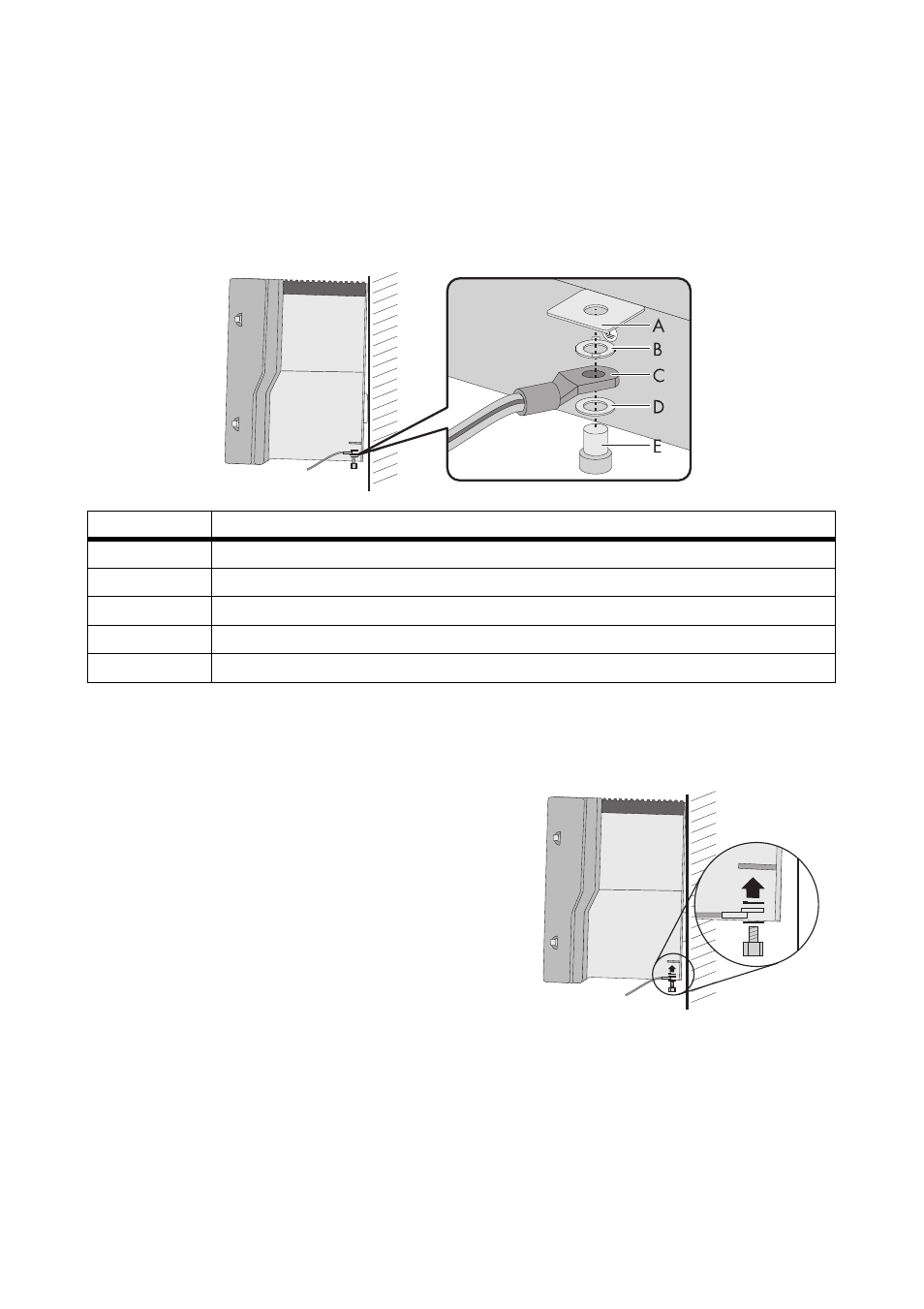

Vue d'ensemble de la mise à la terre supplémentaire
Procédure
1. Déconnectez l'onduleur côtés AC et DC, comme décrit au chapitre 7.2 « Ouverture de
2. Insérez la rondelle, la cosse d'extrémité avec le
conducteur de protection et la rondelle
autobloquante sur la vis à tête cylindrique dans
l'ordre indiqué. Les dents de la rondelle
autobloquante doivent pointer en direction de la
languette métallique.
3. Insérez la vis à tête cylindrique dans la languette
métallique à un couple de 6 Nm.
4. Vérifiez que le contact entre le conducteur de protection et le boîtier est conforme à la
réglementation en vigueur dans le pays concerné.
Objet
Description
A
Languette métallique située sous le boîtier de l'onduleur
B
Rondelle autobloquante (incluse dans le contenu de livraison)
C
Cosse d'extrémité (M6) avec conducteur de protection
D
Rondelle
E
Vis à tête cylindrique M6x12 (incluse dans le contenu de livraison)
