Montage
SMA Solar Technology AG
20
SB33_38-IFR104850
Instructions d’installation

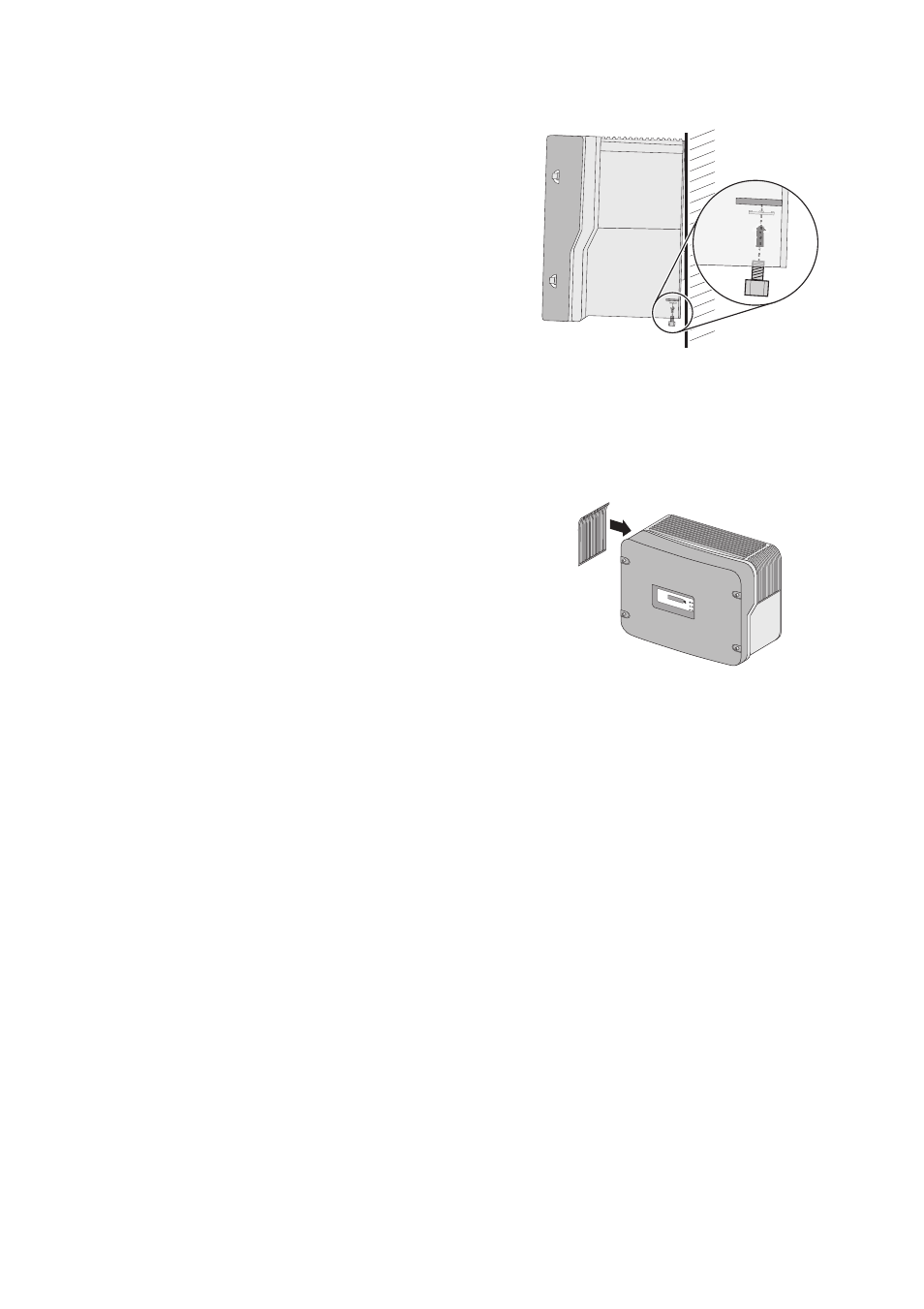

7. Si un second conducteur de protection n'est pas
nécessaire, sécuriser l'onduleur contre toute
extraction :
– Insérez la vis à tête cylindrique dans la
languette métallique située sous le boîtier avec
une rondelle autobloquante. Les dents de la
rondelle autobloquante doivent pointer en
direction de la languette métallique.
– Serrez la vis à tête cylindrique à un couple de
6 Nm.
8. Contrôlez la bonne fixation de l’onduleur. Le support mural est conçu de telle manière que
l'onduleur est légèrement incliné vers l'arrière lorsqu'il est fixé sur un mur parfaitement
perpendiculaire.
9. Installez les grilles de ventilation fournies sur
l'onduleur. Vous trouverez les indications
« links/left » (gauche) ou « rechts/right » (droite) à
l'intérieur des grilles de ventilation afin de
reconnaître le bon côté.
☑ L'onduleur est monté au mur.
