9 Configuration d'un disjoncteur de ligne
Caractéristiques techniques requises des onduleurs utilisés
• Courant de sortie maximal = 3,5 A
• Ampérage maximal autorisé du fusible de l'onduleur = 16 A
Le choix de la ligne, le type de pose, les températures ambiantes ainsi que d'autres
conditions environnantes limitent la protection maximale de la ligne.
• Dans notre exemple, nous supposons que la ligne choisie (2,5 mm²) peut pour ce
type de pose supporter un courant nominal de 11 A.
Choix du disjoncteur de ligne :
• Le courant nominal maximal possible du disjoncteur est limité par le courant
nominal maximal possible de la ligne utilisée et la protection maximale possible
de l'onduleur.
• Dans notre exemple, 10 A sont possibles.
La fonction thermique des disjoncteurs de ligne doit être soumise à un contrôle.
Exemple de configuration thermique d'un disjoncteur de ligne sur une
installation photovoltaïque autonome génératrice de courant, en
fonctionnement parallèle au réseau.

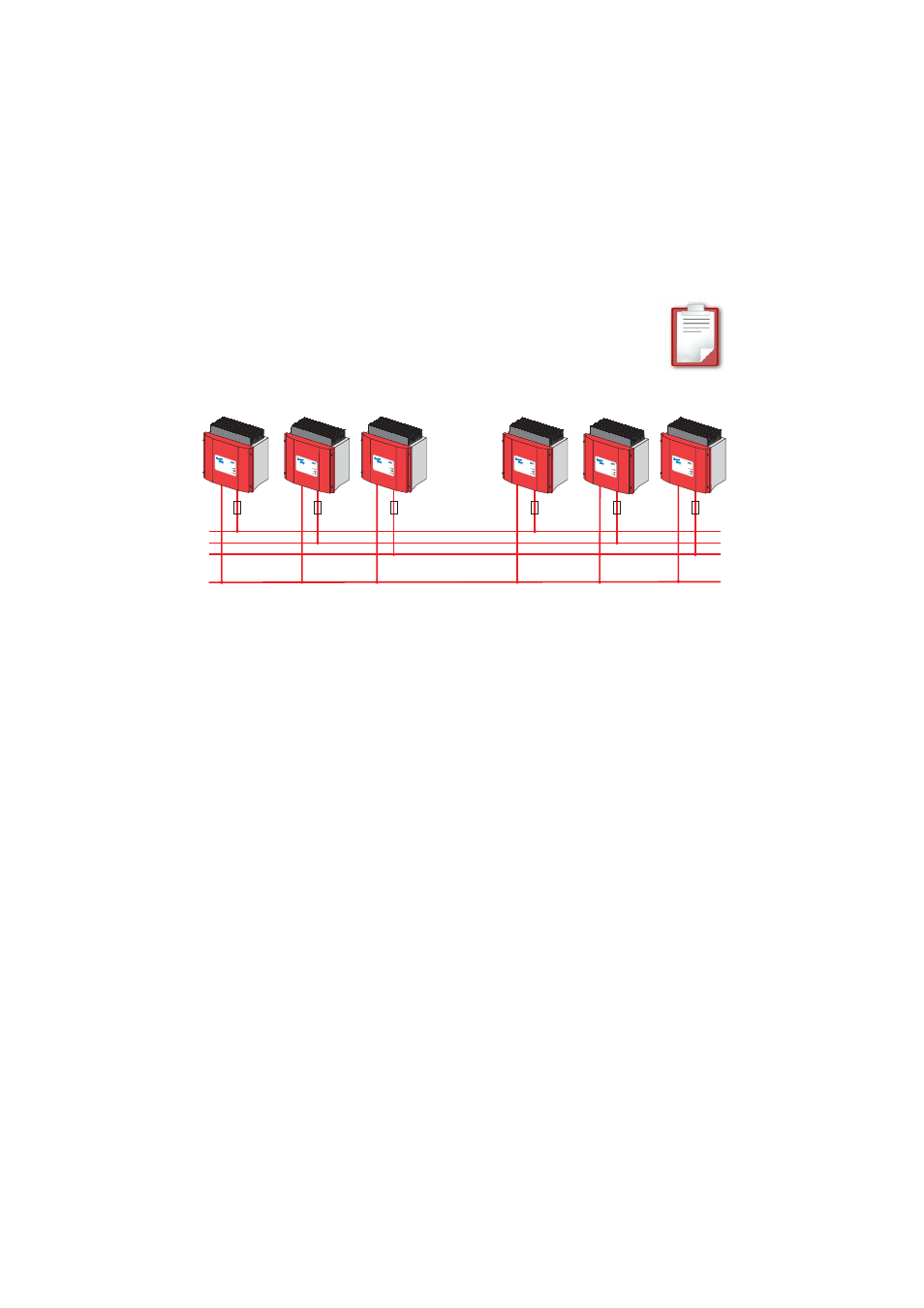

Soit une installation PV comportant 9 onduleurs Sunny Boy 700, avec trois
onduleurs par phase.
