Raccordement de la sortie AC avec PG16
Pour raccorder une ligne de section comprise entre 13,5 mm² et 16 mm², procédez
comme suit.
1. Insérez tout d'abord le fil dans la vis de serrage avec le raccord à vis PG16.
Emboîtez ensuite le manchon fileté sur le fil.
2. Raccordez chacun des brins à l'embout de douille, l'un après l'autre.
- Conducteur PE de protection (vert-jaune) sur la borne
filetée comportant le symbole de mise à la terre.
- Conducteur neutre N (bleu) sur la borne filetée 1.
- Phase L (brun ou noir) sur la borne filetée 2.
- La borne filetée 3 reste non affectée.
3. Vérifiez que le raccordement des brins soit stable.
4. Vissez et serrez le manchon fileté sur l'embout de douille.

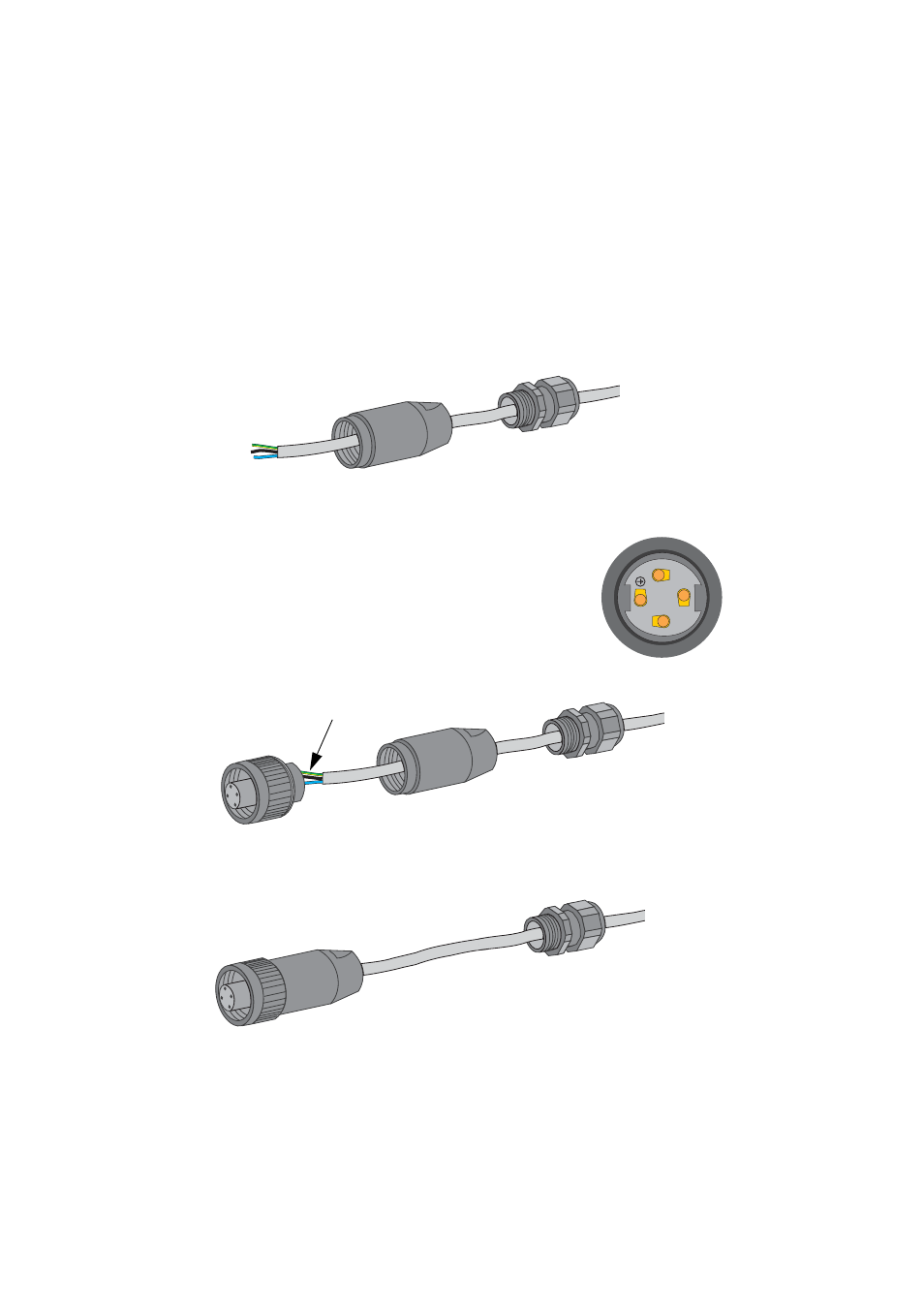

Manchon fileté
Vis de serrage avec
raccord à vis PG16
1
2
3
Bornes de l'embout de
douille
Manchon fileté
Embout de douille
Brins de raccordement
Vis de serrage avec
raccord à vis PG16
Embout de douille vissé
sur
le manchon fileté
Vis de serrage avec
raccord à vis PG16
